8
7
5
2
4
6
9
1
Milchpack
Milchschlauch
Auszug für
3
10
11
Wasseranschluss 3/8"
Brüheinheit
gezeichnet
Ersatz für: Ersetzt durch:
Bemerkungen:Aenderungen:
kontrolliert
freigegeben
geprueft
Massstab
Teilekategorie:
Anz. Bl.
1 Blatt-Nr. 1
Achtung: CAD-Zeichnung! Aenderungen nur auf CAD-System vornehmen!
. .
. .
. .
i)f)
e)
d)
c)
b)
a) g)
h)
j)
k)
Projekt:

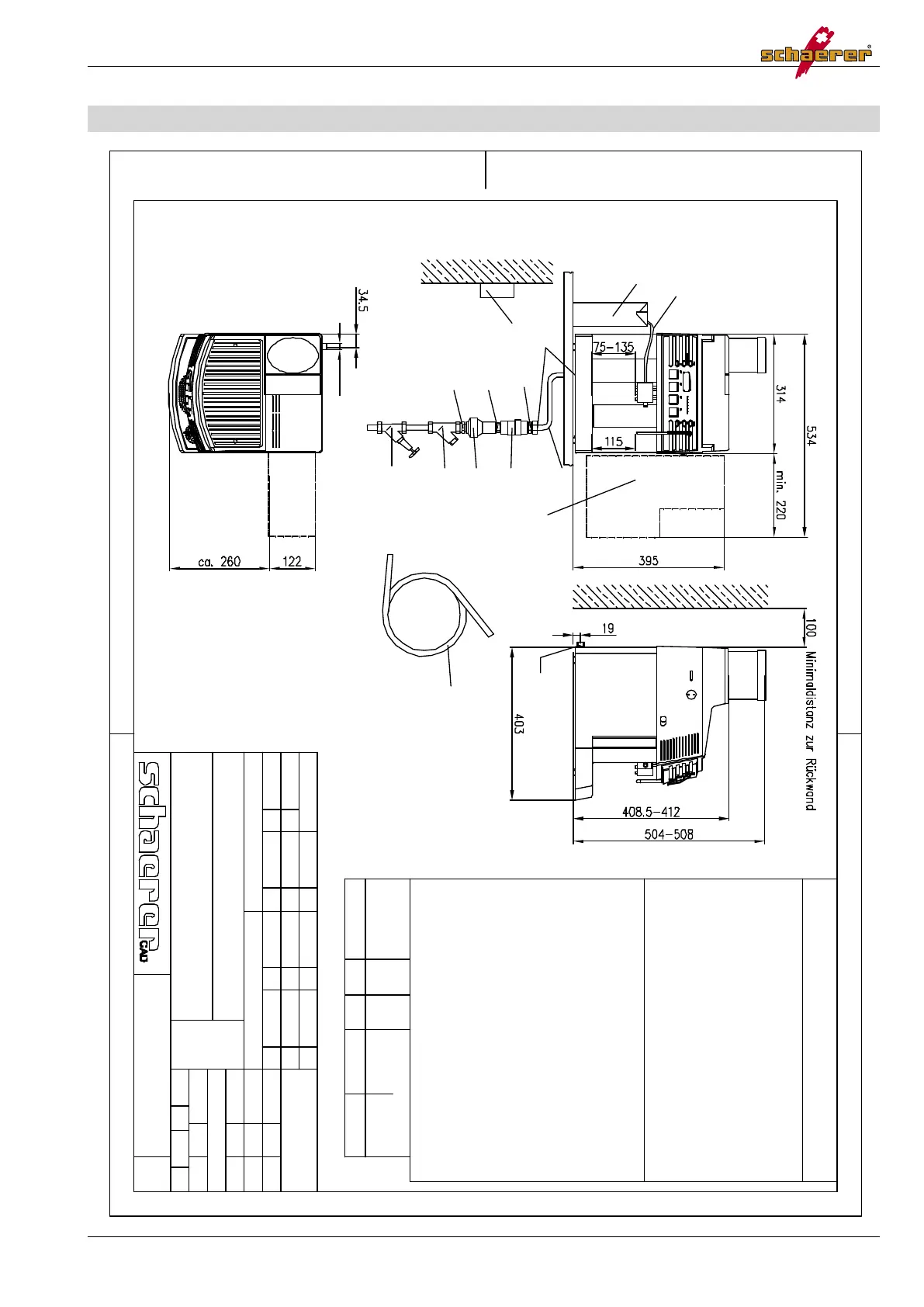

Installationsplan / Installation diagram / Plan d'installation
--
KKM Siena 2
3.8.6463
30.06.04 R. Joye
%
.
. .
. .
. .
. .
. .
. .
. .
. .
. . . .
. .
. .
Modell
Anschlusswert
Mühlen
3x 400VAC
1x 230VAC
- 2,2kW/10A
Anzahl
50-60Hz
Siena 2
Kolben
Anzahl
1
50-60Hz
1
1x 230VAC
Folgende Installationen müssen vorhanden sein:
1 Steckdose, 3polig
2 Wasseranschluss mit Absperrventil
Idealhärte des Wassers:
8° - 12° französische Wasserhärte
5° - 7° deutsche Wasserhärte
Im übrigen verweisen wir auf die örtlichen Vorschriften.
Optionen:
- Verschiedene Bohnenbehälter (Fassungsvermögen bis 1kg)
- Münzprüfer oder Jetonprüfer
- Festwasserset, Art.-Nr. 062812, best. aus:
3 Wasserfilter 3/8", Art.-Nr. 067310
4 Doppelnippel 3/8"K - 1/4"K, Art.-Nr. 068191
5 Druckreduzierventil 1/4", auf 2bar eingestellt, Art.-Nr. 069436
6 Doppelnippel 1/4"K - 1/4"K, Art.-Nr. 055109
7 Rückschlagventil 1/4", Art.-Nr. 063208
8 Verschraubung 3/8"Z - 1/4"K, Art.-Nr. 068501
9 Panzerschlauch 1000mm lang, 3/8", Art.-Nr. 067764
10 Flachdichtung ø15x9x0,8mm, Art.-Nr. 064249
11 Silikonschlauch ø12/8mm, Art.-Nr. 067722
3/8"
Änderungen vorbehalten!
D
