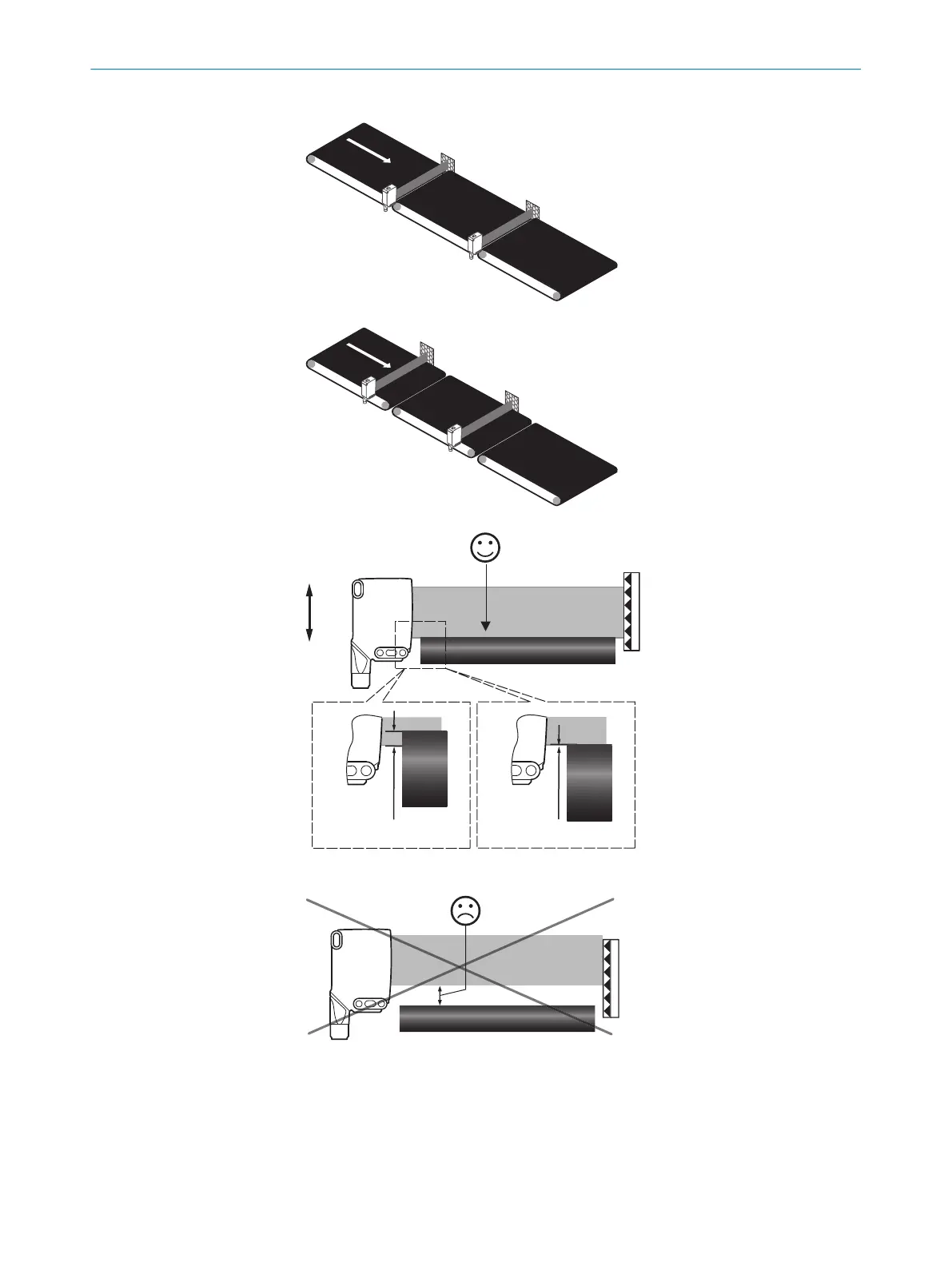

1 2 つのコンベアベルト間の通路における光の帯の方向調整
2 a) コンベアベルト上の光の帯の方向調整。
光の帯は、コンベアベルトに対して平行に配置する必要があります。
3 mm
0 mm
1
2
1 RAY26P-xxxxx1 / RAY26P-xxxxx3 / RAY26P-xxxxx5 / RAY26P-xxxxx9
2 RAY26P-xxxxxA
b) 金属プレートをリフレクタの前に配置します。センサを若干上に回転させ
ます。光の帯の位置がコンベアベルトの約 20 mm 上になるようにします。
84
コミッショニング
136
8022178.18JF 02.07.2020 | SICK
Subject to change without notice
