SICK RAY26 User Manual

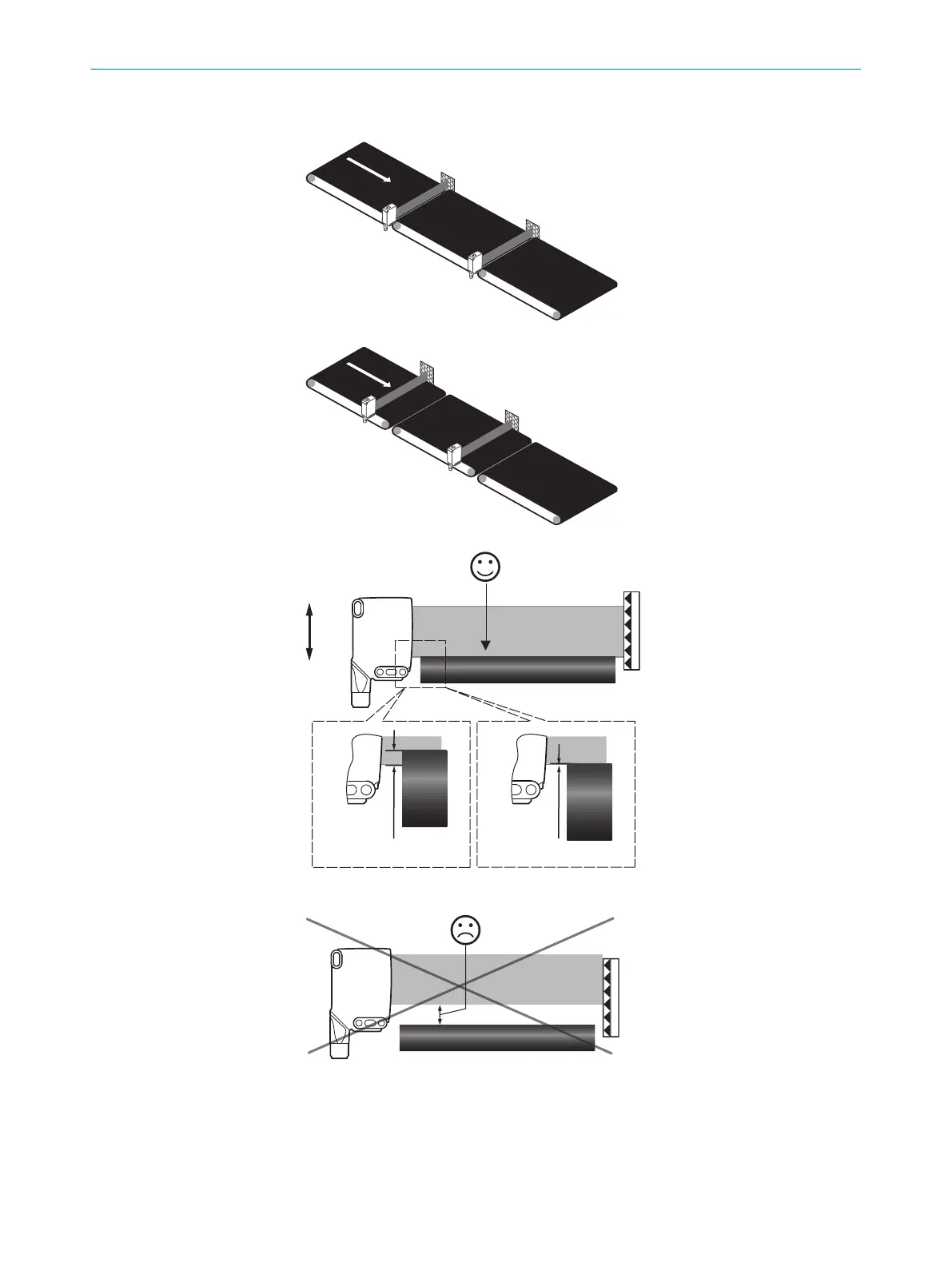

1 Alignement de la bande lumineuse dans l’espace entre deux bandes transpor‐
teuses
2 a) Alignement de la bande lumineuse au-dessus de la bande transporteuse.
La bande lumineuse doit être positionnée parallèlement à la bande transporteuse.
3 mm
0 mm
1
2
1 RAY26P-xxxxx1 / RAY26P-xxxxx3 / RAY26P-xxxxx5 / RAY26P-xxxxx9
2 RAY26P-xxxxxA
b) Prendre une plaque métallique et la placer devant le réflecteur. Tourner
légèrement le capteur vers le haut. La bande lumineuse se trouve à environ
20 mm au-dessus de la bande transporteuse.
29
MISE EN SERVICE
46
8022178.18JF 02.07.2020 | SICK
Subject to change without notice
