1 = plaque métallique

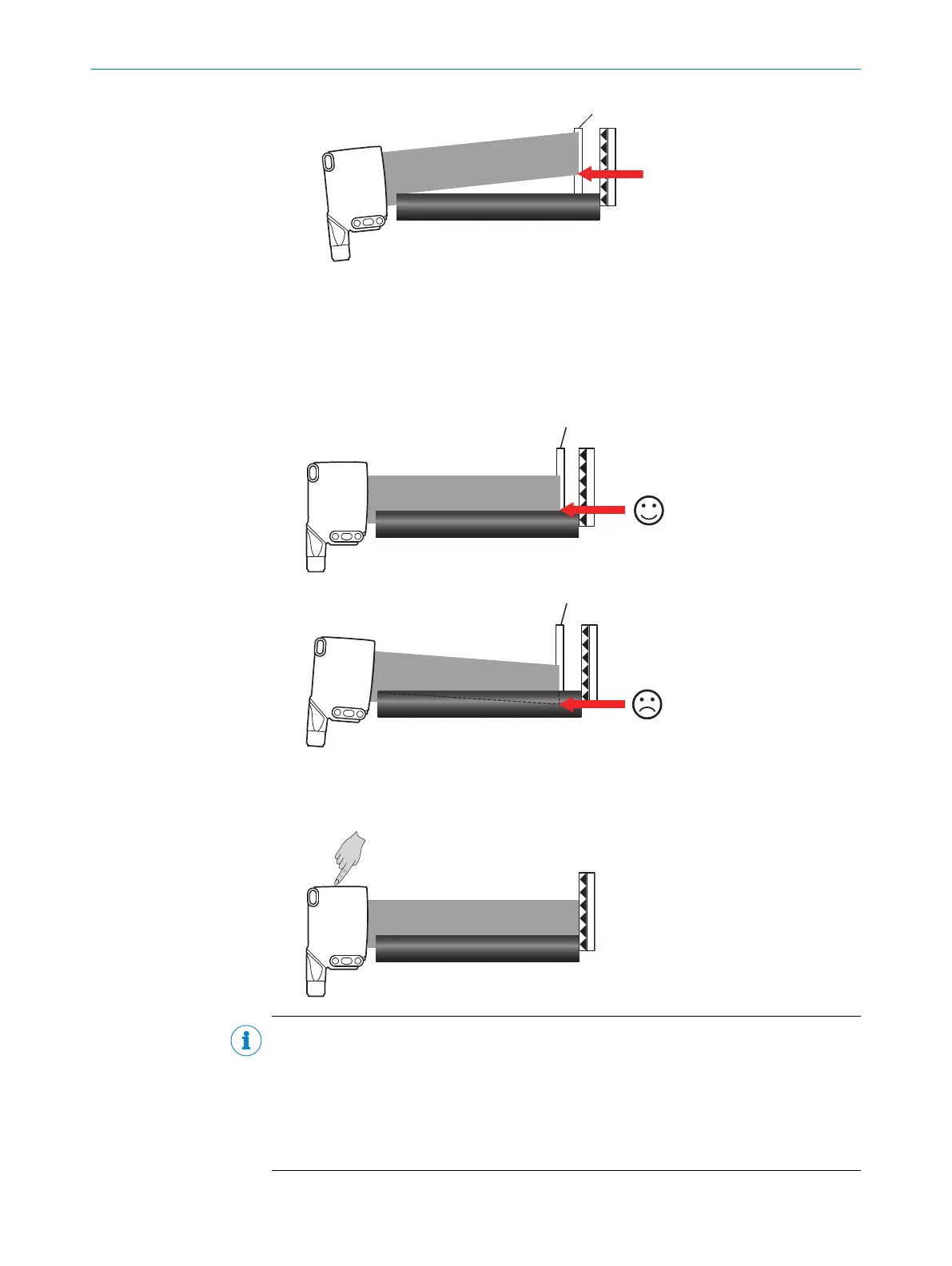

c) Tourner légèrement le capteur vers le bas jusqu’à ce que le bord inférieur de la
bande lumineuse touche la bande transporteuse (voir la bande lumineuse sur la
plaque métallique). Fixer ensuite le boîtier sur le support. La bande lumineuse ne
doit pas être déplacée plus loin dans le convoyeur.
d) Retirer la plaque métallique de la bande lumineuse et régler le RAY26, après
quoi il est prêt à l’emploi.
REMARQUE
Astuce :
Contrôle du réglage : mettre la bande transporteuse en marche. En « mode ralenti » (la
bande transporteuse se déplace sans produit à transporter), le capteur ne doit pas
commuter. Mettre la bande transporteuse en marche. Placer les produits l’un après
l’autre sur les bords et au centre de la bande transporteuse pour vérifier la fiabilité de
la détection en trois points.
