Signalkonverter SK20.2
8
2.3 Ausgänge
2.3.1 Digitaler Transistor-Ausgang:
Aktiv = Bereit
Inaktiv = Fehler oder Programmier-Modus
2.3.2 Analoger Ausgang (Auflösung 16 Bit) wahlweise:
0 - 10 V
0 - 20 mA
4 - 20 mA
Durch Vertauschen der Positionen "min" und "max" kann der
Analogausgang auch invertiert arbeiten.

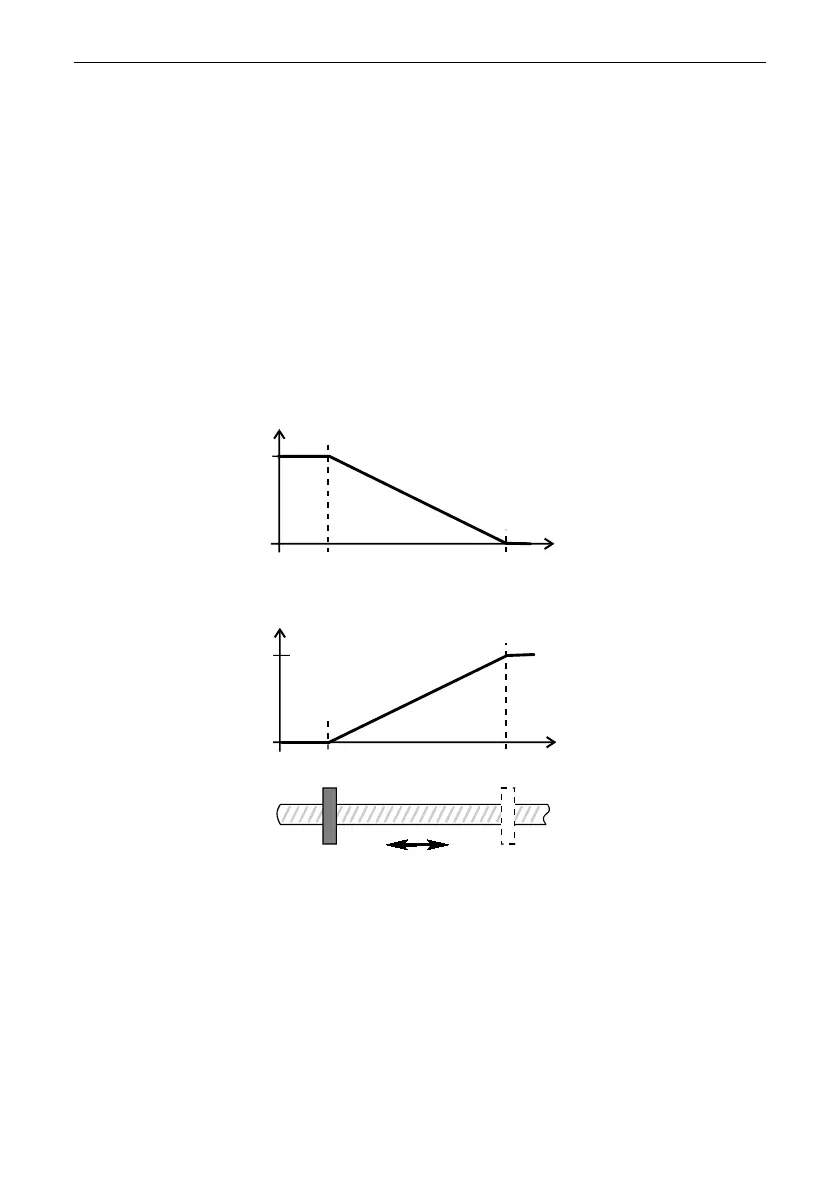

Abbildung 2: Zusammenhang Position - Analogausgang
Bei der Position "min" stellt sich der Analogausgang auf 0 V (0/4 mA).
Bei der Position "max" stellt sich der Analogausgang auf 10 V (20 mA).
Die Positionen zwischen "min" und "max" werden mit einer Auflösung
von 16 Bit in ein Analogsignal konvertiert.
Die Positionen "min" und "max" sind über Teach In programmierbar.
10 V (20 mA)
10 V (20 mA)
0 V (4 mA)
0 V (4 mA)
Analogsignal
max
min
Weg
Weg
min
max
8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com
