Signalkonverter SK20.2
4.3 Speicherung der Position "max"

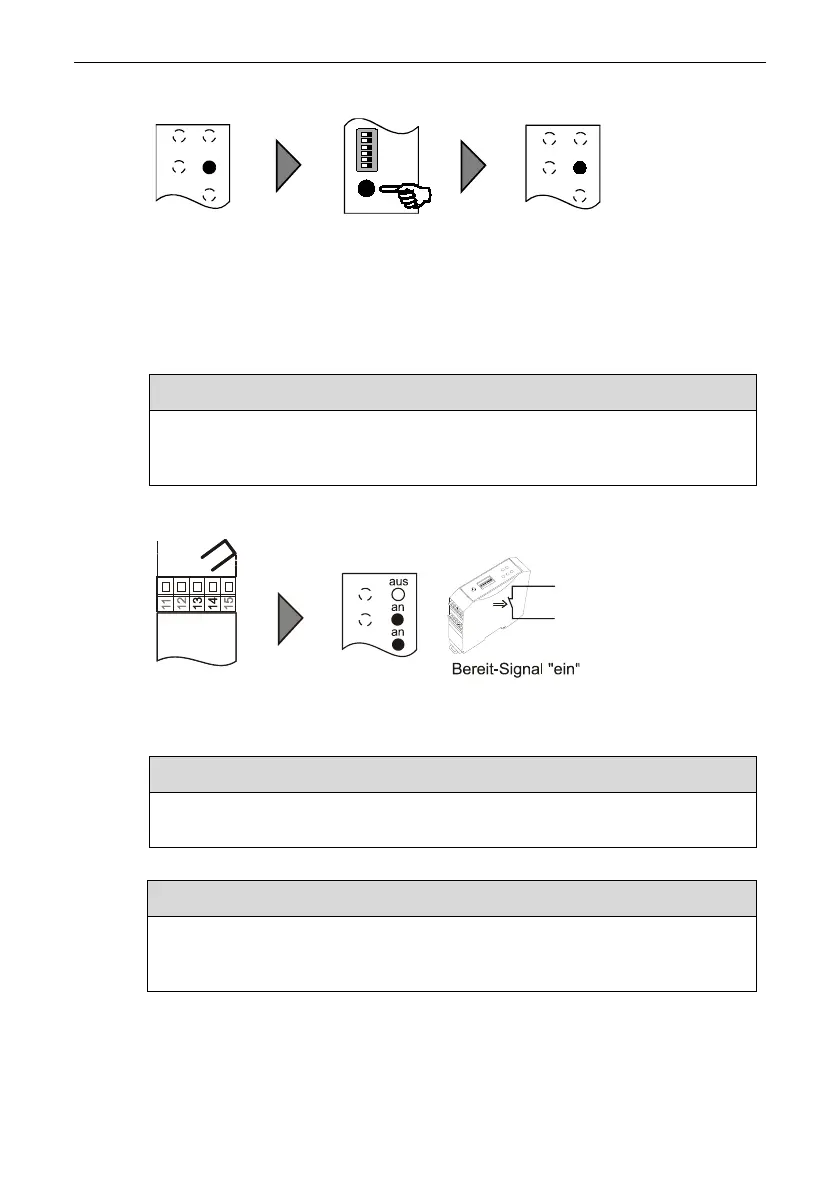

Abbildung 10: Teach-In "Max" - Position speichern
• Mechanik auf Position "max" stellen.
• Teach In-Taster S8 drücken und festhalten bis LED dauernd leuchtet.
• Position "max" ist gespeichert. Analogausgang stellt sich auf 10 V (20
mA).
INFO
Durch Tippen des Teach-In-Tasters kann zwischen "min" und "max"
gewählt werden. Der Analogausgang bleibt dabei auf dem zuletzt
gespeicherten Wert.
4.4 Programm-Modus beenden
Abbildung 11. Teach-In-Modus beenden
Brücke an Klemmen 13/14 entfernen.
Der analoge Ausgangswert stellt sich entsprechend der aktuellen Position
ein.
Vertauschte „Takt +“ und „Takt-“ – Anschlüsse können vom SK20.2 nicht
erkannt werden. Position „min“ und „max“ lassen sich dann nicht
programmieren. Fehlermeldung E4 steht an.
Position "max"
programmiert
an
blinkt
8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com
