Signalkonverter SK20.2
16
5. Fehlermeldungen
Im Fehlerfall wird das Bereit-Signal abgeschaltet. Wenn im laufenden
Betrieb ein Fehler auftritt, wird das Analogsignal auf dem letzten Wert
eingefroren.
Tritt ein Fehler bereits beim Einschalten auf, wird der analoge Wert auf das
Minimum gesetzt, z.B. auf 4mA.
Es ist kein Quittieren erforderlich. Wenn Fehler beseitigt sind geht der SK20
automatisch in den normalen Betrieb über. Das Bereit-Signal schaltet
wieder ein.
H
ACHTUNG
Das Gehäuse darf nicht geöffnet werden. Es gibt keine vom Benutzer
wechselbaren Teile im Inneren des Geräts.

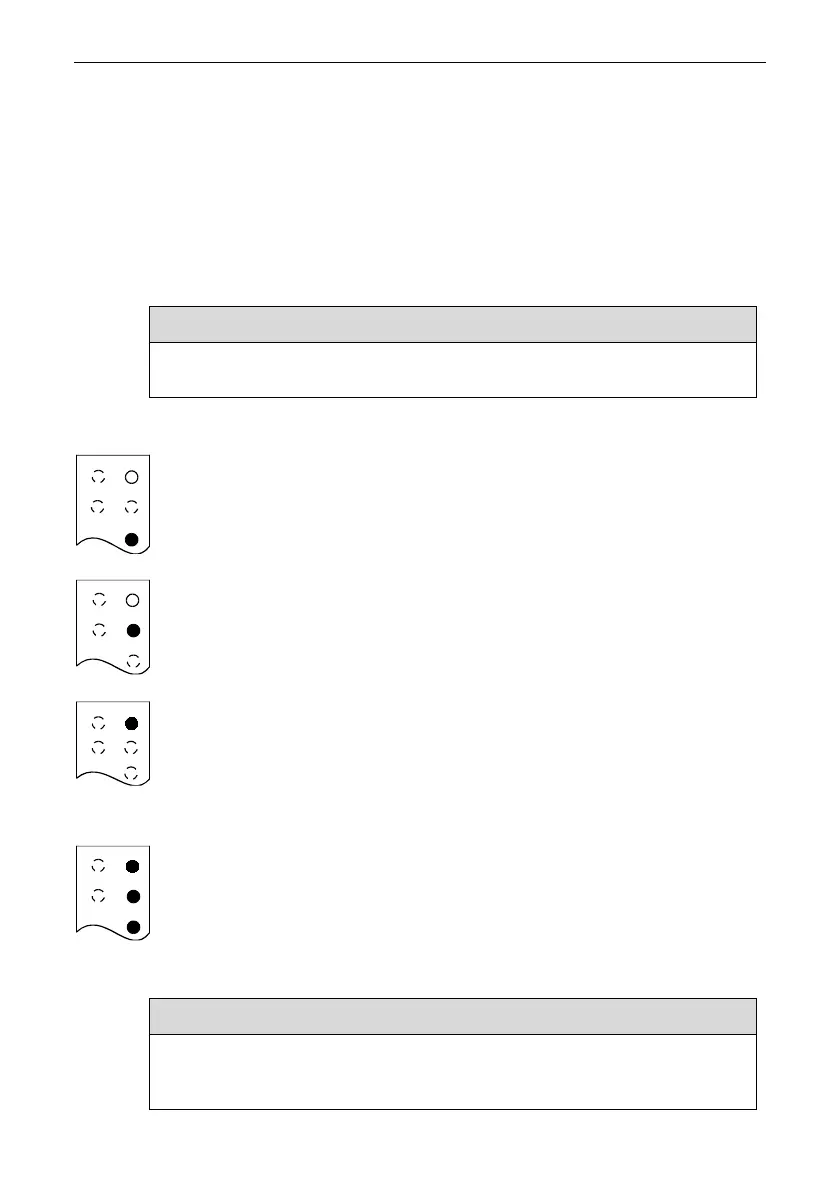

5.1 LED - Anzeigen
E 1 Programm-Modus ist eingeschaltet.
Brücke bei Klemmen 13/14 entfernen.
E 2 Programm-Modus ist eingeschaltet.
Brücke bei Klemmen 13/14 entfernen.
E 3 - Format des Messsystems ist falsch eingestellt.
- Leitungen vertauscht oder unterbrochen.
- Messsystem fehlerhaft.
Bei Parallelanschluss:
- Das Mastermodul sendet keinen Takt
E 4 Position "min" und/oder "max" nicht programmiert,
je nachdem welche LED blinkt.
"min" und "max" auf die gleiche Position programmiert.
Abbildung 13: Fehlermeldungen 1 - 4
INFO
Vertauschte Takt +und Takt-“ – Anschlüsse können vom SK20.2 nicht
erkannt werden. Position „min“ und „max“ lassen sich dann nicht
programmieren. Fehlermeldung E4 steht an.
aus
blinkt
aus
blinkt
blinkt
an
blinkt
blinkt
8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com
