Signalkonverter SK20.2
3. Inbetriebnahme
3.1 Einbauvorschrift
Das Gerät ist für den Einsatz in einem metallischen Gehäuse vorgesehen.
Die Verkabelung ist möglichst dicht am Gehäuse bzw. Montageplatte zu
führen.
Signalleitungen sind räumlich getrennt von Leistungskabeln zu verlegen.
Der Erdanschluss ist mit kurzem Kabel (1,5 mm
2
), die Kabelschirme
großflächig und gut leitend mit dem Gehäuse bzw. Montageplatte zu
verbinden.
3.2 Bedienung
Normalzustand: Alle grünen LEDs an und alle roten LEDs aus.

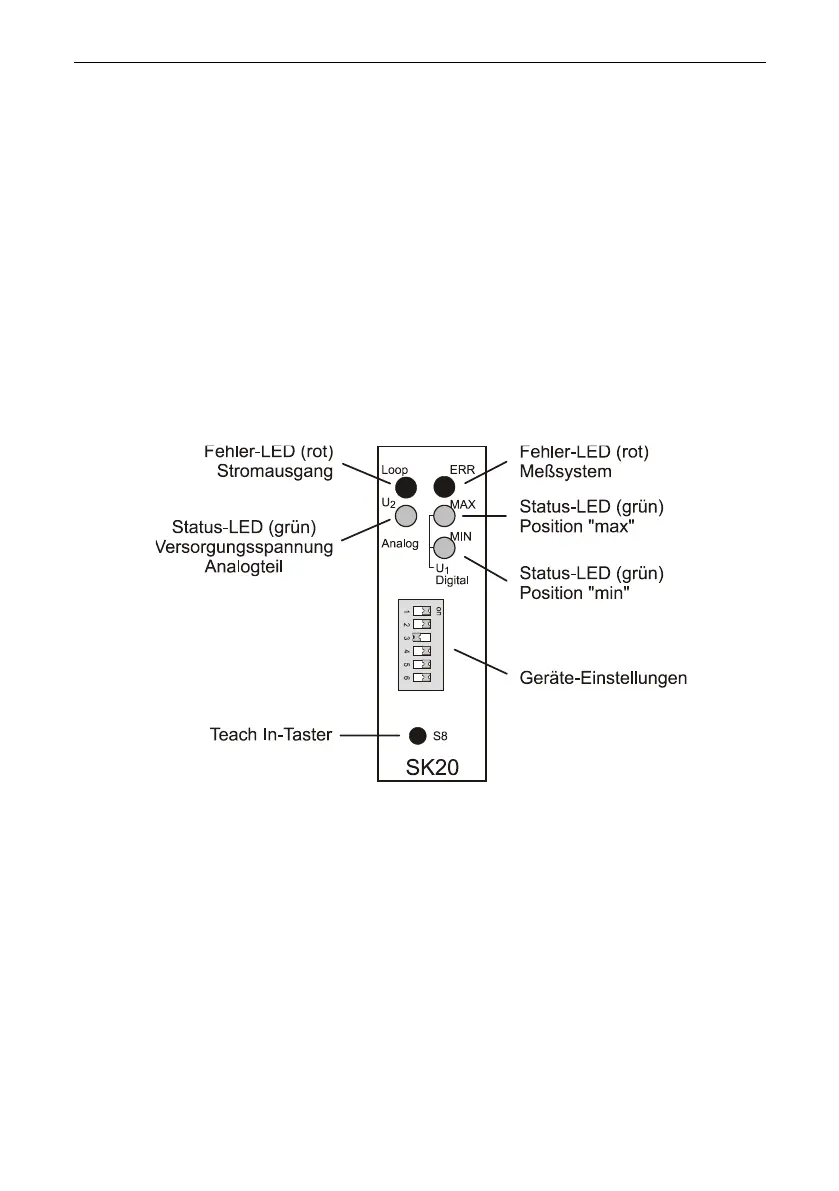

Abbildung 3: Frontplatte
8026616/2021-03-11 • Subject to change without notice • SICK AG • Waldkirch • Germany • www.sick.com
