センサとリフレクタの間隔を対応する図 [表 7] と照合します (x = 検出距離、y = 予
備能)。
メモ ヒント:
極端に偏光解消する対象物によって誤動作が発生した場合、WLG4S は、ティーチ
(IO-Link 経由または筐体のティーチボタンを使用) を通じてこれらの極端な条件に
適応し、誤動作を抑制することができます。
表 7: 図 センサとリフレクター間の距離
WLx4SP-xxxxxx30xxx、WLx4SP-xxxxxx20xxx、標準リフレクタ:
0
100
10
1
Operating reserve
Distance in m (feet)
2
(6.56)
4
(13.12)
6
(19.69)
8
(26.25)
Recommended sensing range for
the best performance
1
2
3
4
8
9
5
6
7

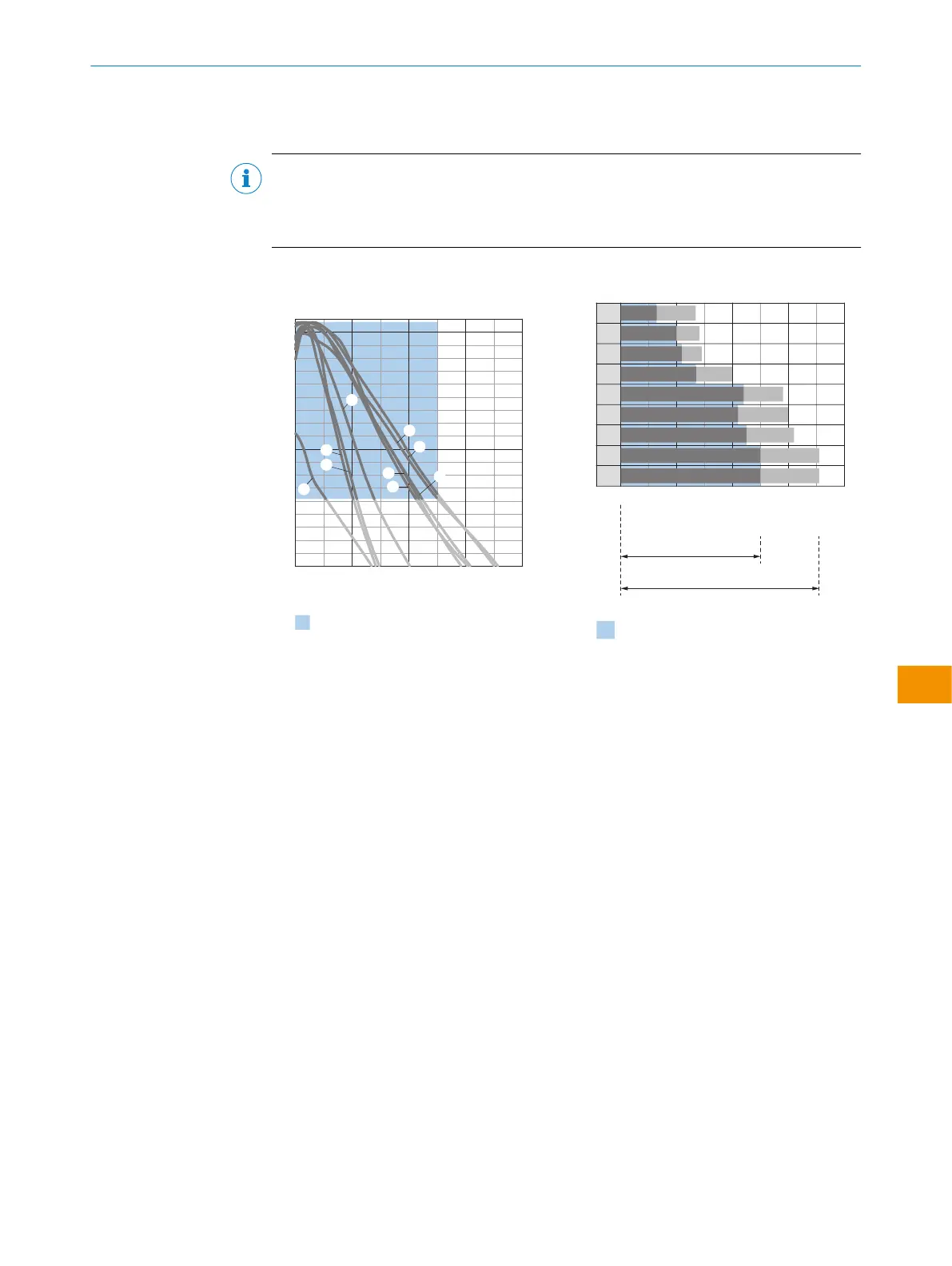

図 5: WLx4SP-xxxxxx30xxx、WLx4SP-
xxxxxx20xxx、標準リフレクタ
1
PL40A Antifog
2
PL20A
3
PL22-2
4
P250H
5
P250
6
PL30A
7
PL40A
8
C110A
9
PL80A
9
7
8
6
4
5
3
1
2
0
Distance in m (feet)
2
(6.56)
4
(13.12)
6
(19.69)
8
(26.25)
0
0
0
5.0 7.1
4.5
0 4.4 5.8
0 4.2 6.0
6.2
0 2.7 4.0
0 2.2 2.9
0 2.0 2.8
0 1.3 2.7
5.0 7.1
Recommended sensing range for
the best performance
D
C
A B
図 6: WLx4SP-xxxxxx30xxx、WLx4SP-
xxxxxx20xxx、標準リフレクタ
A
最小検出距離 (m)
B
最大検出距離 (m)
C
リフレクタからセンサへの最大距
離範囲 (予備能 1)
D
リフレクタからセンサへの推奨距
離範囲 (予備能 3.75)
青
最高性能を発揮できる推奨検出距
離範囲
WLx4SP-xxxxxx30xxx、WLx4SP-xxxxxx20xxx、反射テープ:
取扱説明書
80282151N09/2024-03-12 | SICK 取 扱 説 明 書 | WLG4S
