VE
- 10 -
© SI
KA
•
Ea4500_
V
E
•
02/201
9
5.3
VEG
08 und V
EG0
9 m
it Sc
hal
ttra
nsm
itter
EU 301
1V00
002
40 (
230 V
AC)
Der Schalttrans
mitter wird
mit 230 VAC +10 /
-
20 % betrie
ben.
Das Ausga
ngssignal ist ein Re
lais
-
Wechs
elkontak
t.
Schem
atis
che
Darste
llung
BU: b
lau
BK: schwarz
WH: wei
ß
BN: bra
un

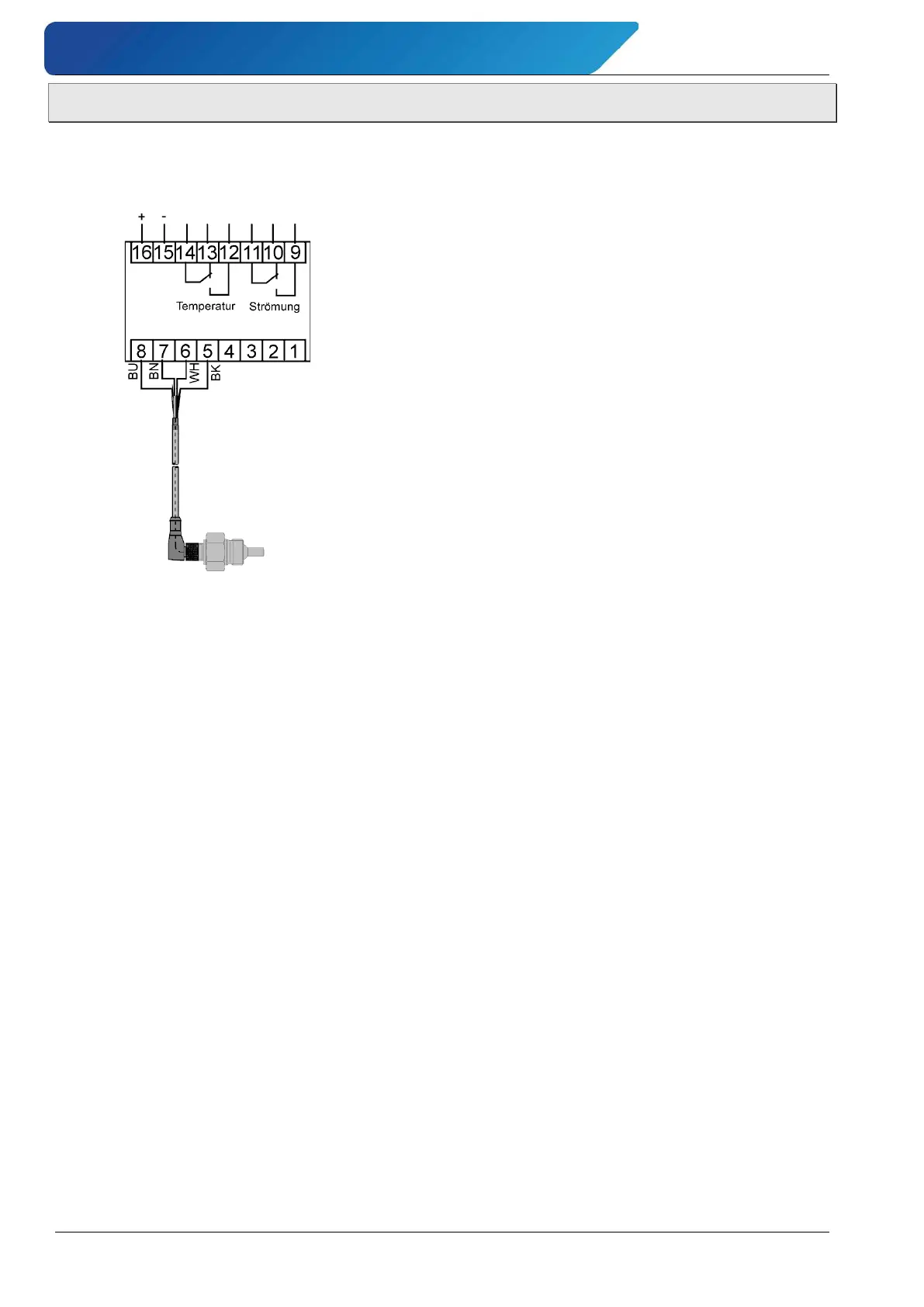

Abb. 5:
Anschlussbild
Schalttrans
mitter
EU
3011V0000240 (230
VAC)
9
11
Table of Contents
Deutsch
2
Default Chapter
2
Table of Contents
2
Hinweise zur Betriebsanleitung
3
1 Gerätebeschreibung
4
Bestimmungsgemäße Verwendung
4
Haftungsausschluss
4
2 Sicherheitshinweise
5
3 Hinweise und Voraussetzungen zum Einbau und Betrieb
6
4 Einbau in das Rohrleitungssystem
7
5 Elektrischer Anschluss
8
VES08 und VES09 mit Integrierter Auswerteelektronik
8
VEG08 und VEG09 mit Schalttransmitter EU 3011V0000126 (24 VDC)
9
VEG08 und VEG09 mit Schalttransmitter EU 3011V0000240 (230 VAC)
10
6 Inbetriebnahme
11
Leuchtdioden- und Schaltkontaktfunktionen
11
Schaltpunkteinstellung
12
Abgleich bei Ruhendem Medium
12
Abgleich bei Strömendem Medium
12
Abgleich auf Strömungsunterschreitung
13
Abgleich auf Strömungsüberschreitung
13
Schaltpunkteinstellung (Strömung) für Schalttransmitter EU3011V0000240 (230 VAC)
13
Ausschaltverzögerung für den Strömungsschaltpunkt des Schalttransmitters EU3011V0000240 (230 VAC)
14
Schaltpunkteinstellung (Temperatur) des Schalttransmitters EU3011V0000240 (230 VAC)
14
7 Demontage und Entsorgung
15
8 Technische Daten
16
Kenndaten
16
Werkstofftabelle
16
Arbeitsbereich der Strömungswächter
17
Abmessungen
18
English
22
Default Chapter
23
About this Operating Manual
23
1 Device Description
24
Intended Use
24
Exclusion of Liability
24
2 Safety Instructions
25
3 Notes and Requirements for Installation and Operation
26
4 Installation in Pipeline
27
5 Electrical Connection
28
VES08 and VES09 with Integrated Evaluation Electronics
28
VEG08 and VEG09 with Switching Transducer EU 3011V0000126 (24 VDC)
29
VEG08 and VEG09 with Switching Transducer EU 3011V0000240 (230 VAC)
30
6 Commissioning
31
LED and Switching Contact Functions
31
Setpoint Adjustment
32
Adjustment with the Medium Not Flowing
32
Adjustment with Flowing Medium
32
Adjustment for Flow below the Specified Level
33
Adjustment for Flow above the Specified Level
33
Setpoint Adjustment (Flow) for Switching Transducer EU3011V0000240 (230 VAC)
33
Switch-Off Delay for the Flow Setpoint of the Switching Transducer EU3011V0000240 (230 VAC)
34
Setpoint Adjustment (Temperature) of Switching Transducer EU3011V0000240 (230 VAC)
34
7 Disassembly and Disposal
35
8 Technical Data
36
Characteristics
36
Materials Table
36
Working Range of Flow Monitors
37
Dimensions
38
