VE Elektrischer Anschluss
Technische Änderungen vorbehalten - 9 -
5.2 VEG08 und VEG09 mit Schalttransmitter EU 3011V0000126 (24 VDC)
Der Schalttransmitter wird mit 24 VDC ±20 % betrieben.
Das Ausgangssignal ist ein Relais-Kontakt.
Schematische Darstellung
Den Anschluss des Strömungswächters an den Schalttransmitter nehmen Sie mit einer 4-
adrigen Anschlussleitung (nicht im Lieferumfang enthalten) vor. Die Farbbelegung der An-
schlussleitung entnehmen Sie dem Anschlussbild (Abb. 4). Der Anschlussplan befindet sich
auch auf dem Typenschild des Schalttransmitters.
BU: blau
BK: schwarz
WH: weiß
BN: braun

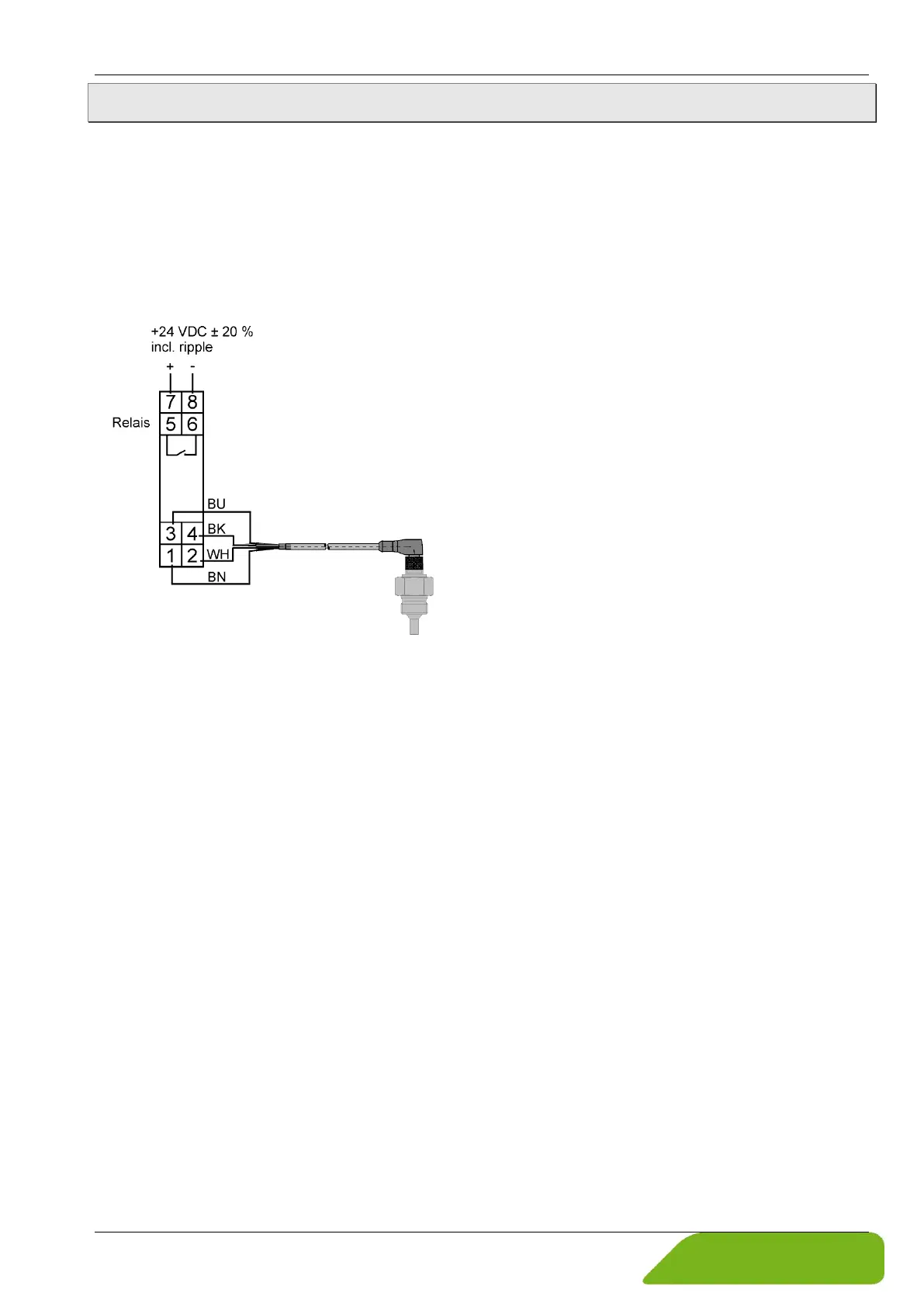

Abb. 4: Anschlussbild Schalttransmitter
EU 3011V0000126 (24 VDC)
