Hinweise und Voraussetzungen zum Einbau und Betrieb VE
- 6 - © SIKA • Ea4500_VE • 02/2019
3 Hinweise und Voraussetzungen zum Einbau und Betrieb
Beachten Sie die nachfolgenden Hinweise, um die höchstmögliche Messgenauigkeit und das
spezifizierte Ausgangssignal zu erzielen:
• Zum Einbau in die Rohrleitung ist eine Einschraubmuffe mit Innengewinde G½ erforder-
lich.
• Sollte sich der Strömungswächter nicht leicht einschrauben lassen, dürfen Sie dessen
Gewinde in keinem Fall nacharbeiten oder nachschneiden. Dies führt zur Zerstörung des
Strömungssensors. Falls erforderlich können Sie das Innengewinde der Einschraubmuf-
fe nacharbeiten.
• Die Abdichtung nehmen Sie mit Hilfe der Flachdichtung, die durch den Führungsabsatz
auf dem Sensor zentriert wird, vor. Achten Sie darauf, dass die Muffe eine plane Dichtflä-
che besitzt.
• Sie können auch eine Abdichtung im Gewinde mittels PTFE-Dichtband oder mit Hilfe von
flüssigem Dichtstoff vornehmen.
• Bei Drücken ab 30 bar müssen Sie eine Kammerung vorsehen, um ein Ausweichen der
Dichtung bei hoher Belastung zu verhindern. PTFE-Dichtungen müssen generell ge-
kammert werden. Für Hochdruckanwendungen müssen Sie Metalldichtungen verwen-
den.
• Der Standardwerkstoff für Dichtungen ist AFM 34.
1: Sensor
2: Flachdichtung
3: Kammerung
4: Führungsabsatz
5: Gegenstück
Abmessungen der Flachdichtung
Gewinde
d
D
h
t
G ½
21
27,5
2
1,5

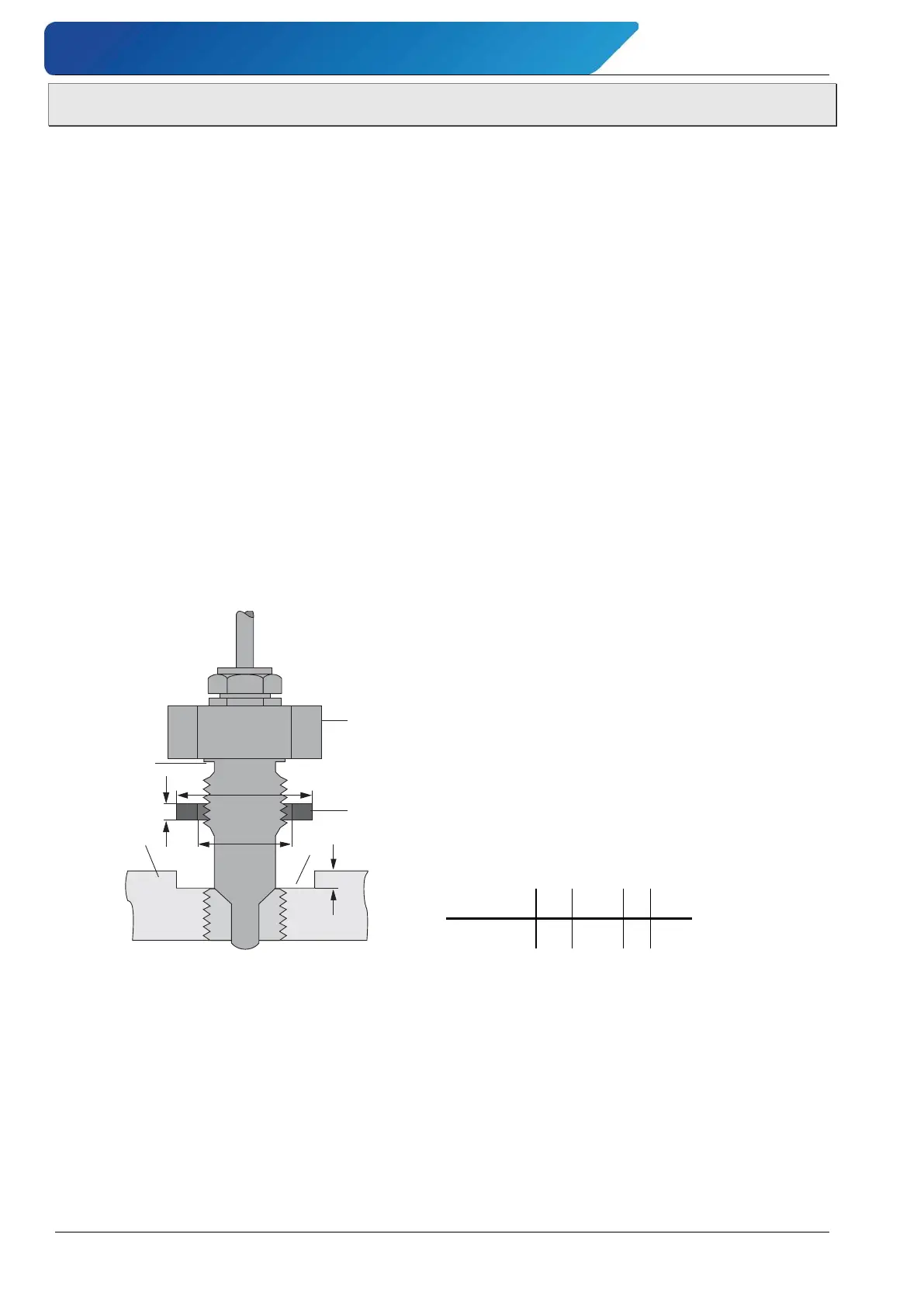

Abb. 1.: Einbau des Strömungswächters
(gilt für VES und VEG)
D
2
t
1
4
5
d
h
3
