Elektrischer Anschluss VE
- 8 - © SIKA Ea4500_VE 02/2019
5 Elektrischer Anschluss
Wir empfehlen, nur geschirmte Anschlussleitungen zu verwenden, wobei der Schirm einsei-
tig (auf Seite der Aderenden) auf Masse liegen muss.
5.1 VES08 und VES09 mit integrierter Auswerteelektronik
Der VES ist ausschließlich für eine Versorgungsspannung von 24 VDC ±20 % ausgelegt.
Der Ausgang ist ein PNP-schaltendes open-collector-Signal.
Der Ausgangsstrom darf max. 400 mA DC betragen.

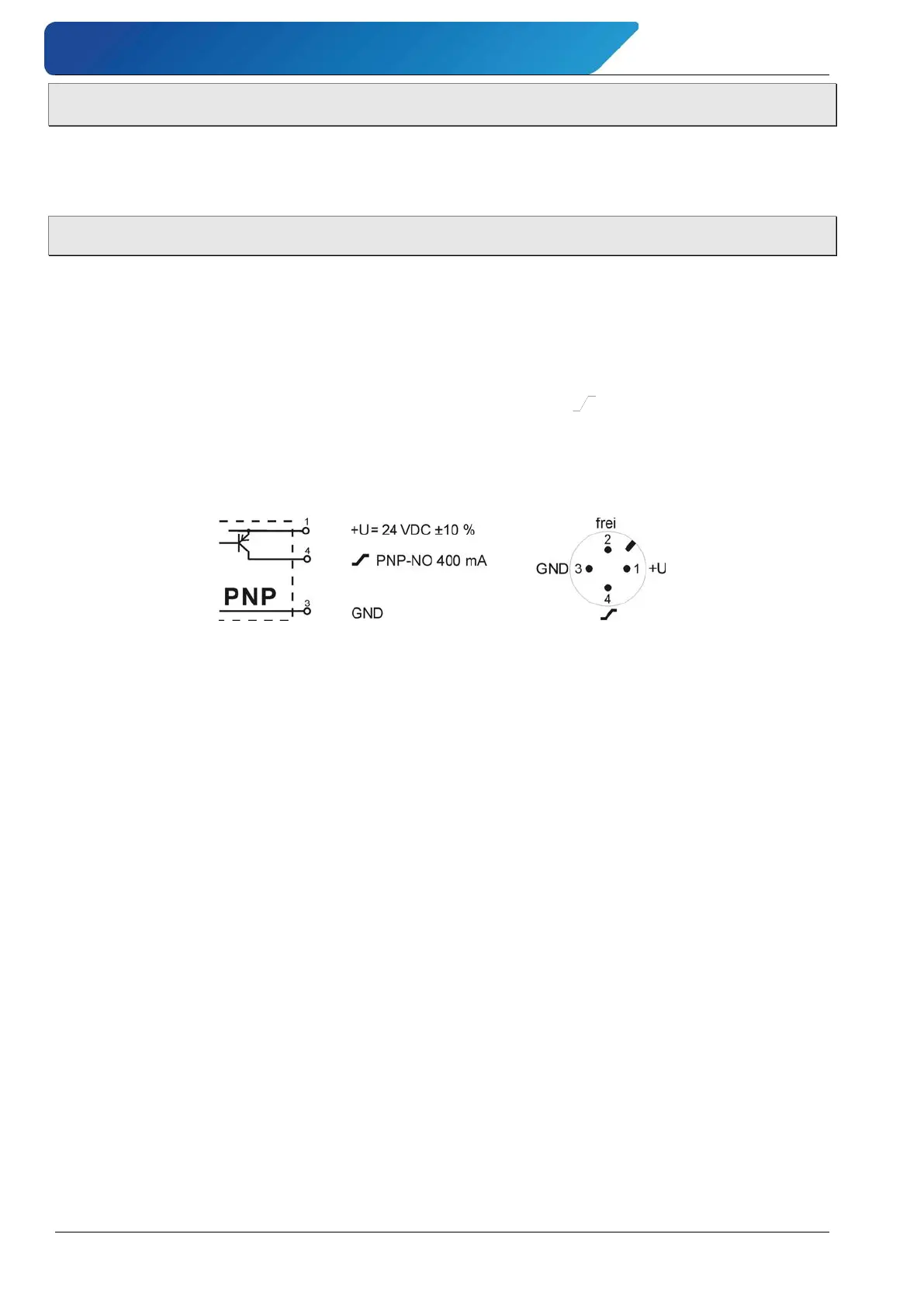

Schematische Darstellung
Der Anschluss erfolgt über 3 Leiter; die Versorgungsspannung muss zwischen +U und GND
(Masse) angelegt werden, das Ausgangssignal kann zwischen und GND abgegriffen wer-
den. Der elektrische Anschluss und die Pinbelegung des Steckers entnehmen Sie dem An-
schlussbild (Abb. 3). Der Anschlussplan befindet sich auch auf dem Typenschild des Strö-
mungswächters.
Abb. 3: Anschlussbild VES
