4 Einbau in das Rohrleitungssystem
• Bauen Sie den Strömungswächter in die nach Kap. 3 vorbereitete Rohrleitung ein (siehe
auch Abb. 2a+b).
• Der Strömungswächter arbeitet unabhängig von der Strömungsrichtung des Mediums.
• Beachten Sie jedoch die nachfolgenden Hinweise, um die höchstmögliche Schaltpunkt-
genauigkeit zu erzielen.
• Um Beeinträchtigungen der Funktion des Strömungswächters durch Strömungsturbu-
lenzen zu vermeiden, dürfen direkt vor bzw. hinter dem Strömungswächter keine den
Strömungsquerschnitt oder die Strömungsrichtung beeinflussenden Installationsteile
angebracht werden. Als Richtwert für Ein- und Auslaufstrecken gilt das 4...8-fache des
Rohrdurchmessers.
• Für unterschiedliche Rohrnennweiten sind Messsonden in zwei Längen verfügbar.
Beim Einschrauben in die Rohrleitung achten Sie darauf, dass die Messsonde vollkom-
men in das Medium eintaucht, ohne dass die Sondenspitze die gegenüberliegende Rohr-
innenwand berührt.
• Bei Montage in offenen Systemen und bei Lufteinschlüssen im Medium montieren Sie
den Strömungswächter in die Steigleitung.
• Bei seitlicher Montage können Luftpolster und Ablagerungen kaum zu Beeinträchtigun-
gen führen, wenn die Messsonde vollständig vom Medium umströmt wird (Abb. 2a).
• Falls Sie Luftpolster in der Rohrleitung nicht vermeiden können, ist die Funktion des
Strömungswächters beim Einbau von unten in die Rohrleitung gewährleistet, wenn sich
die Messsonde noch vollständig im Medium befindet (Abb. 2b).
• Der Einbau von oben ist nur in luftfreien Rohrleitungen möglich.

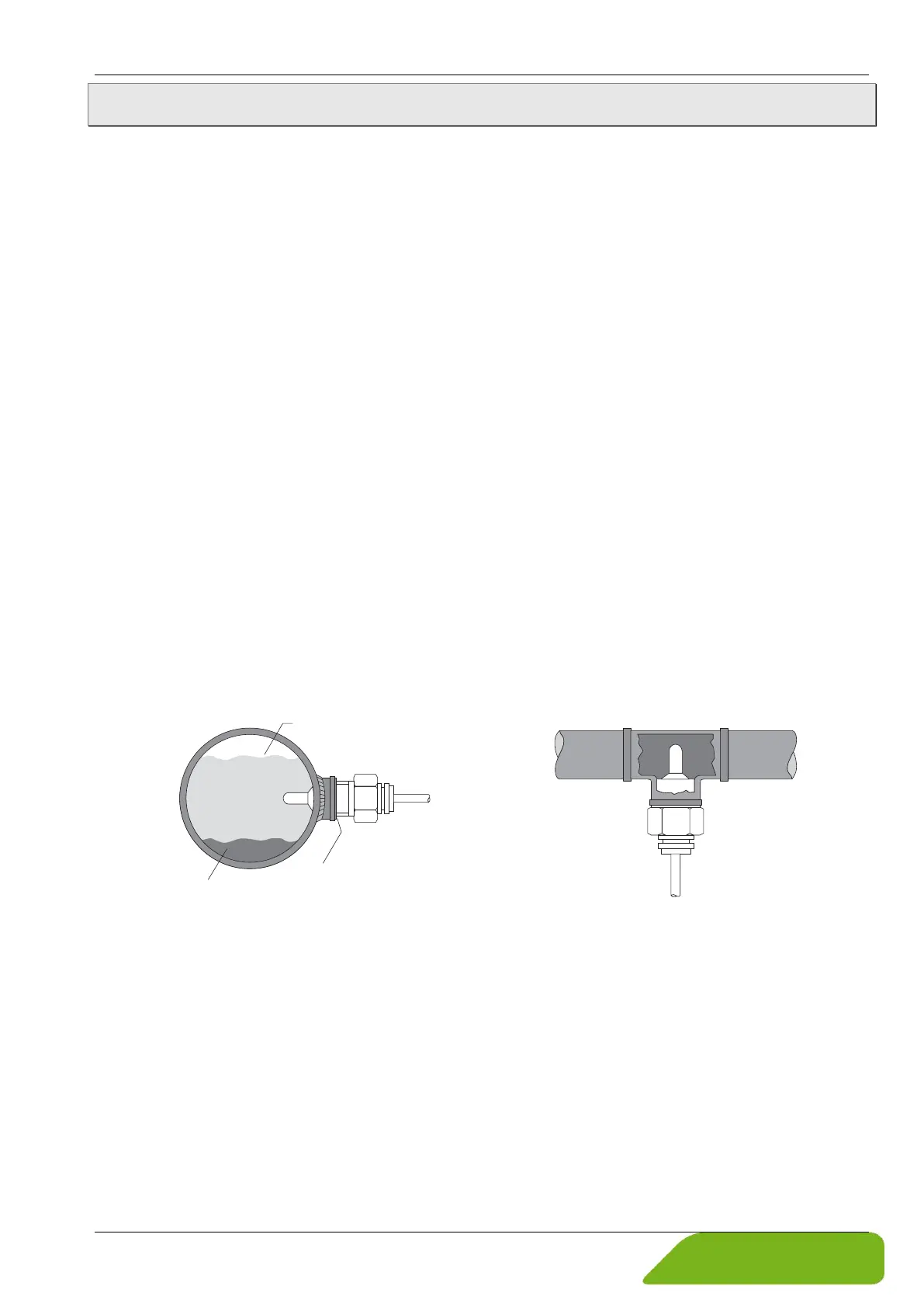

Abb. 2a: Einbau seitlich Abb. 2b: Einbau von unten
Gewinde mit
Dichtband abdichten
Luftpolster
Ablagerungen
