Inbetriebnahme VE
- 14 - © SIKA • Ea4500_VE • 02/2019
6.6 Ausschaltverzögerung für den Strömungsschaltpunkt des Schalttrans-
mitters EU3011V0000240 (230 VAC)
Der gewünschte Wert wird an dem Potentiometer „Delay“ (Abb. 7) eingestellt. Drehen des
Potentiometers im Uhrzeigersinn erhöht die Zeitverzögerung. Der Pfeil zeigt die eingestellte
Ausschaltverzögerung auf der Skala an. Ist während des Betriebes die gewünschte Zeitver-
zögerung noch nicht abgelaufen, leuchtet die gelbe LED, obwohl die rote LED bereits Strö-
mungsausfall anzeigt.

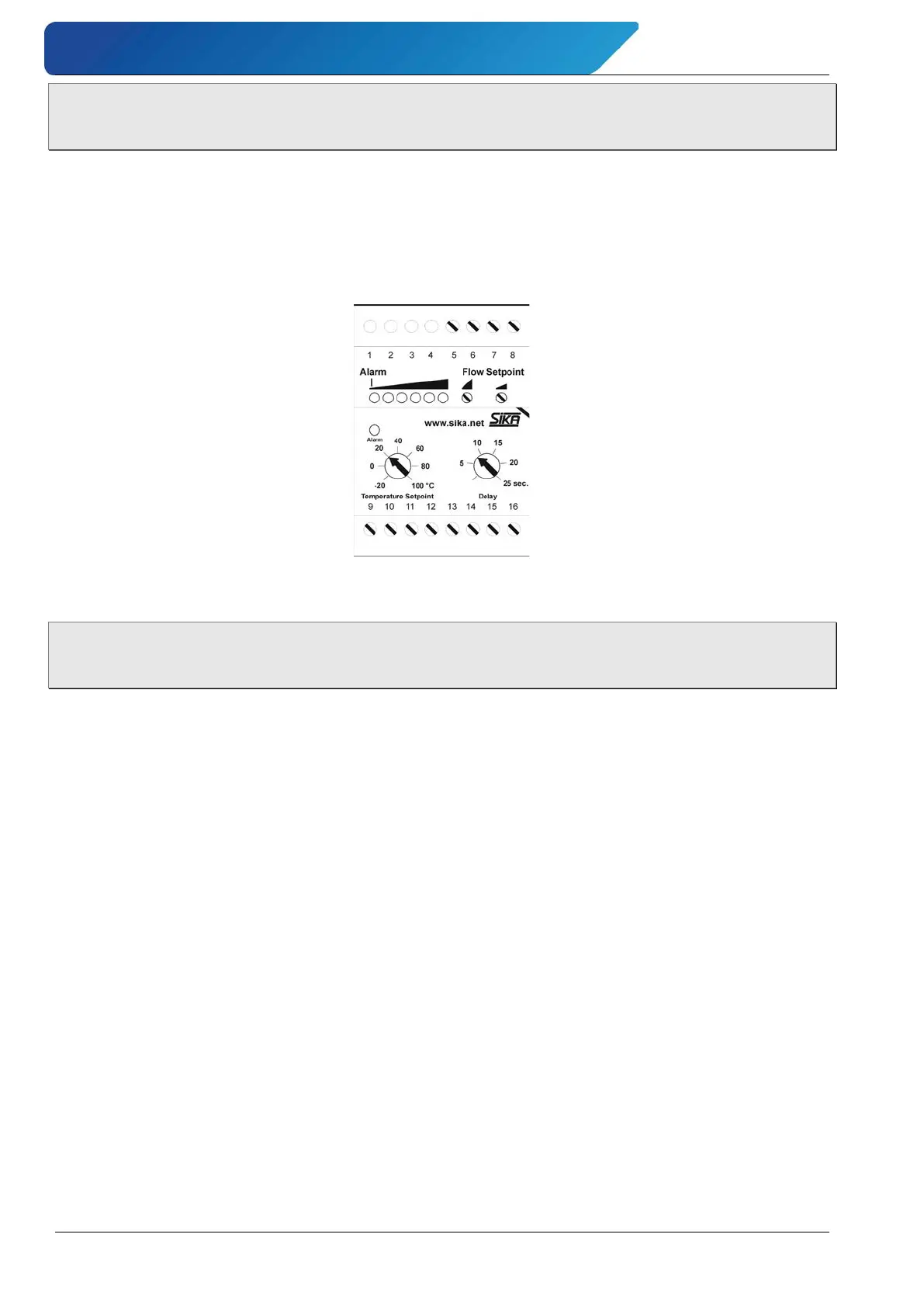

Abb. 7: Schalttransmitter EU3011V0000240 (230 VAC)
6.7 Schaltpunkteinstellung (Temperatur) des Schalttransmitters
EU3011V0000240 (230 VAC)
Den gewünschten Wert für den Temperatur-Schaltpunkt stellen Sie an dem Potentiometer
„Temperature Setpoint“ (Abb. 7) ein. Drehen des Potentiometers im Uhrzeigersinn erhöht
den Temperatur-Schaltpunkt. Der Pfeil zeigt den eingestellten Temperaturschaltpunkt auf
der Skala an. Ist der eingestellte Temperaturschaltpunkt erreicht, schaltet der Relais-
Wechselkontakt.
