SIKA VE Series User Manual

VE Inbetriebnahme
Technische Änderungen vorbehalten - 11 -
6 Inbetriebnahme
 Schließen Sie den eingebauten Strömungswächter an die Betriebsspannung.
Nach Anlegen der Versorgungsspannung zeigt der Leuchtdiodenbalken für ca. 10–15 s
Vollausschlag an (LED-Test).
Auf der Vorderseite des Strömungswächters befinden sich Leuchtdiodenbalken und Potenti-
ometer zum Einstellen der Schaltpunkte.

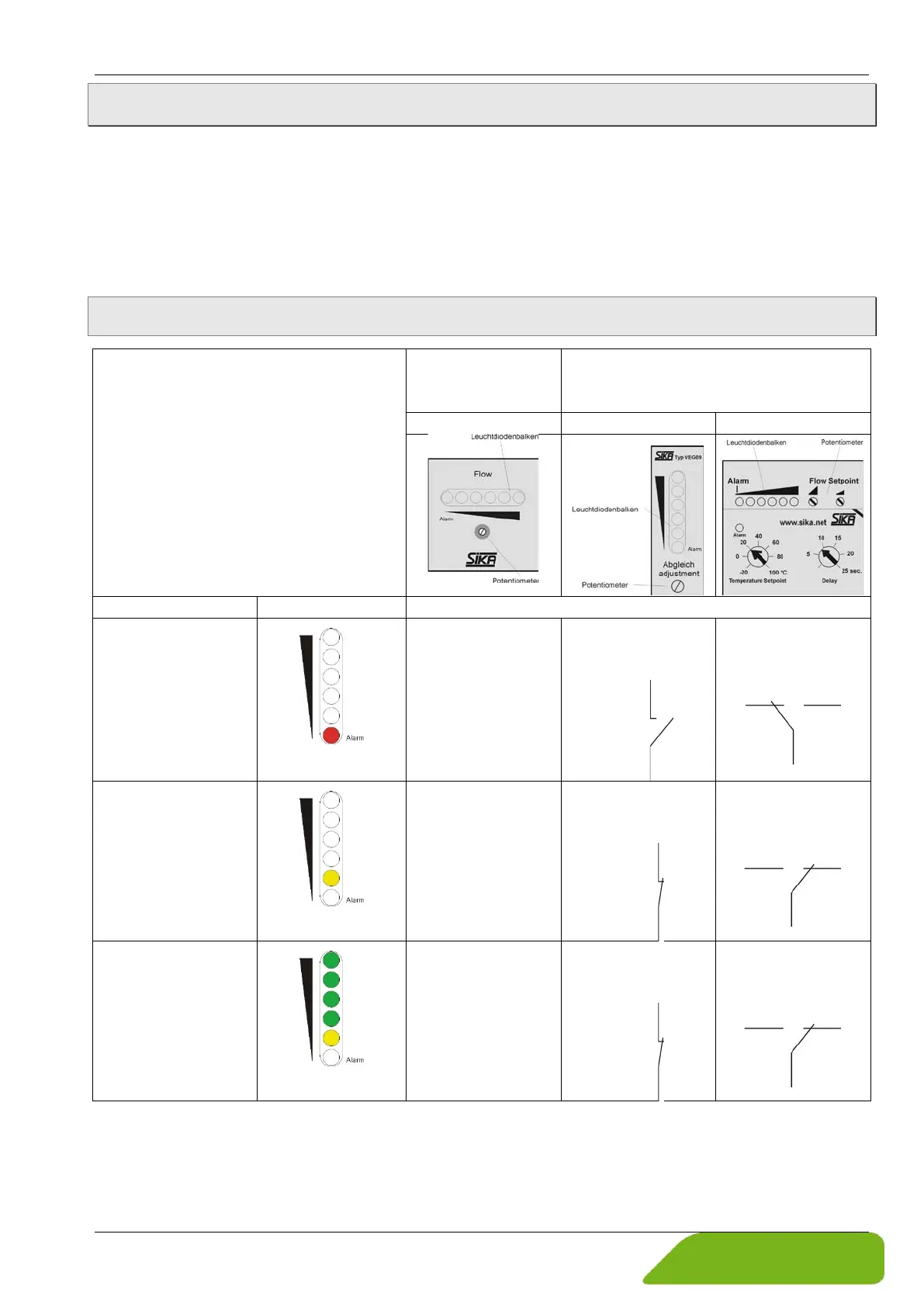

6.1 Leuchtdioden- und Schaltkontaktfunktionen
Kompakte
Ausführung
VES08 und VES09
Getrennte Ausführung
VEG08 und VEG09
EU 3011V0000126
EU 3011V0000240
Strömungszustand
Leuchtdioden
Schaltkontaktfunktionen
Die Strömung ist
ausgefallen oder
der vorgegebene
Strömungswert ist
unterschritten
worden.
Transistorschalt-
ausgang:
~ 0 V
Relais-Kontakt: Relais-
Wechselkontakt:
Der eingestellte
Strömungswert ist
erreicht.
Transistorschalt-
ausgang:
~ 24 V
Relais-Kontakt: Relais-
Wechselkontakt:
Der eingestellte
Strömungswert ist
überschritten. Die
„Strömungsreserve“
ist ausreichend.
Transistorschalt-
ausgang:
~ 24 V
Relais-Kontakt: Relais-
Wechselkontakt:
