Sony CFD-S22 - OPTICAL PICK-UP SECTION

– 56 –
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark

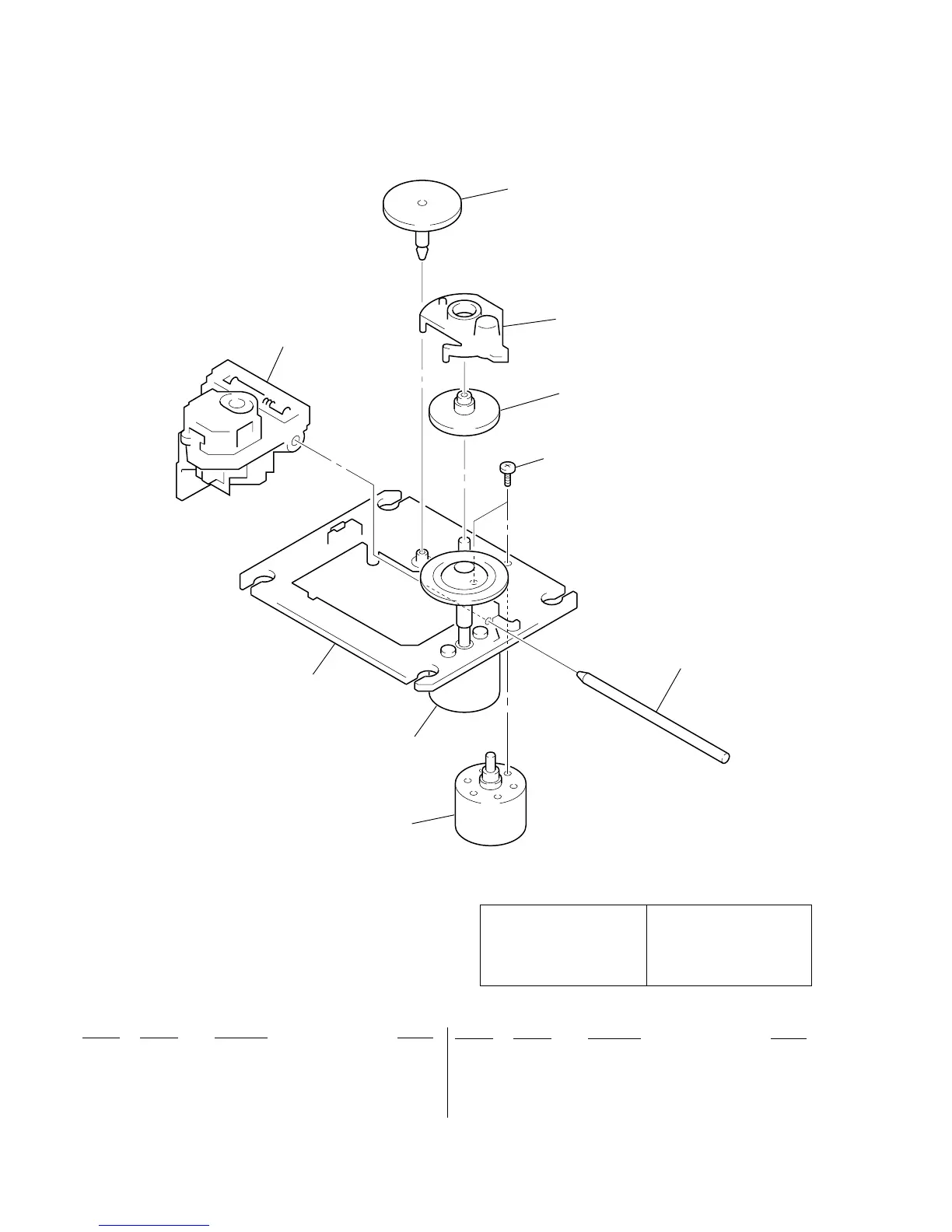

7-6. OPTICAL PICK-UP SECTION
(KSM-213CDM)
not supplied
M702
M701
253
251
252
256
255
254
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.
0251 8-848-483-05 OPTICAL PICK-UP KSS-213C
252 3-713-786-51 SCREW +P 2X3
253 2-626-908-01 SHAFT, SLED
254 X-2626-202-1 CHASSIS ASSY (MB), MOTOR (SPINDLE)
(INCLUDING M701)
255 2-626-907-01 GEAR (A)
256 2-627-003-02 GEAR (B) (RP)
M702 X-2625-769-1 GEAR ASSY (MB), MOTOR (SLED)
