112
HCD-C770/C990
The components identified by
mark 0 or dotted line with
mark 0 are critical for safety.
Replace only with part num-
ber specified.
Les composants identifiés par une
marque 0 sont critiques pour la
sécurité.
Ne les remplacer que par une pièce
portant le numéro spécifié.
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
251 A-4728-874-A VIDEO BOARD, COMPLETE
252 1-824-485-11 FLEXIBLE FLAT CABLE (11 CORE)
0 253 1-783-531-72 CORD, POWER (US, CND)
0 253 1-696-169-12 CORD, POWER (AEP)
0 253 1-696-848-42 CORD, POWER (AUS)
254 4-217-350-11 STOPPER, CORD
255 A-4728-875-A AUDIO BOARD, COMPLETE (EXCEPT AEP)
255 A-4730-641-A AUDIO BOARD, COMPLETE (AEP)
256 4-931-757-31 SCREW (DIA. 2.6X8) (IT3B), TAPPING
257 1-824-623-11 FLEXIBLE FLAT CABLE (11 CORE)
258 A-4730-139-A TUNER BOARD, COMPLETE (DTP-001)
(AEP, AUS)
258 A-4730-141-A TUNER BOARD, COMPLETE (DTP-001)
(US, CND)
M301 1-763-861-11 FAN, DC
#1 7-685-646-79 SCREW +BVTP 3X8 TYPE2 IT-3
#3 7-685-659-14 SCREW +BVTP 4X8 TYPE2 N-S

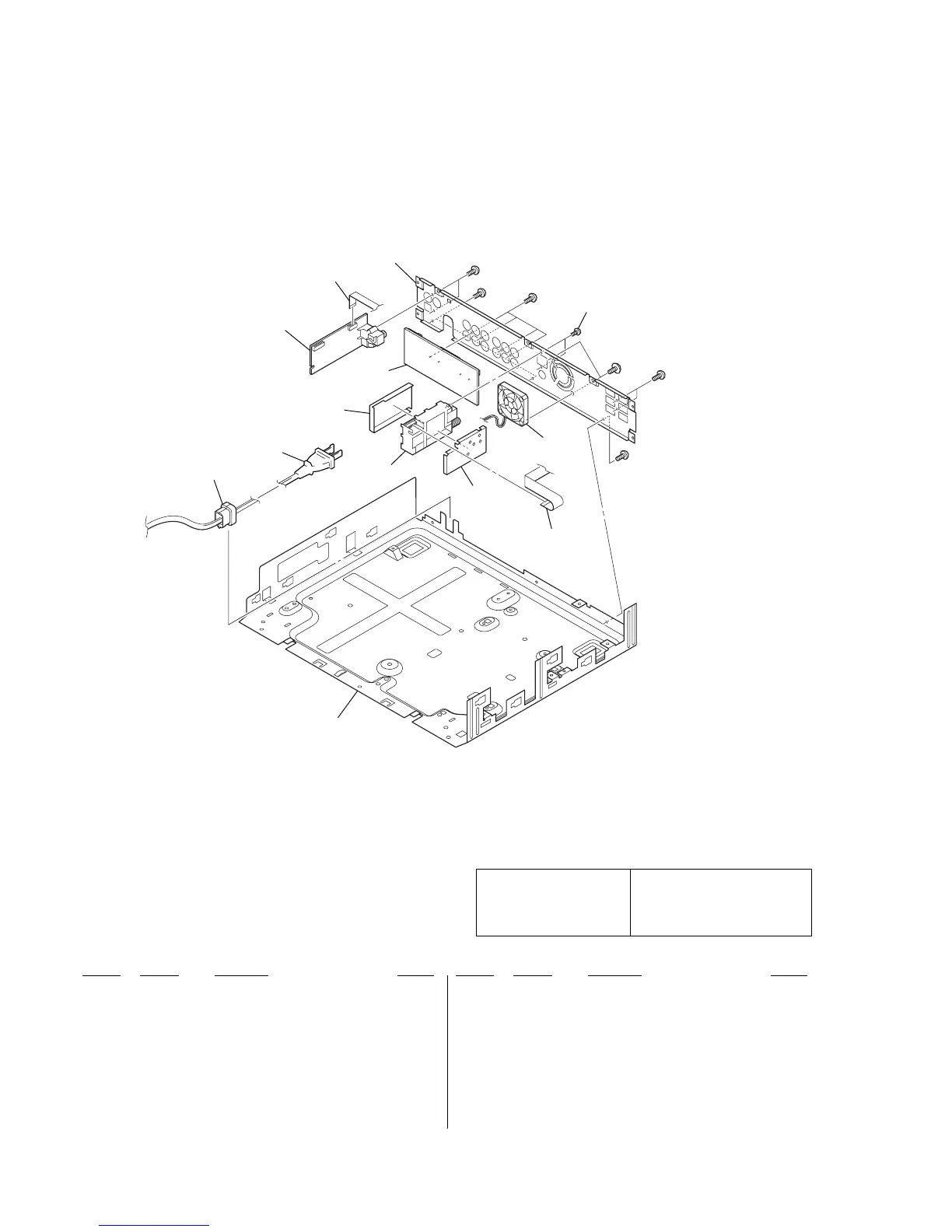

8-6. CHASSIS SECTION-3
251
252
253
254
255
258
257
256
not
supplied
not
supplied
not supplied
#1
#1
#1
#3
M301
#1
#1
not supplied
