Sony HCD-RX77 - Main Section Schematic (2;4)

HCD-GRX7/GRX7J/R700/RX77/RX77S
– 59 –
– 60 –

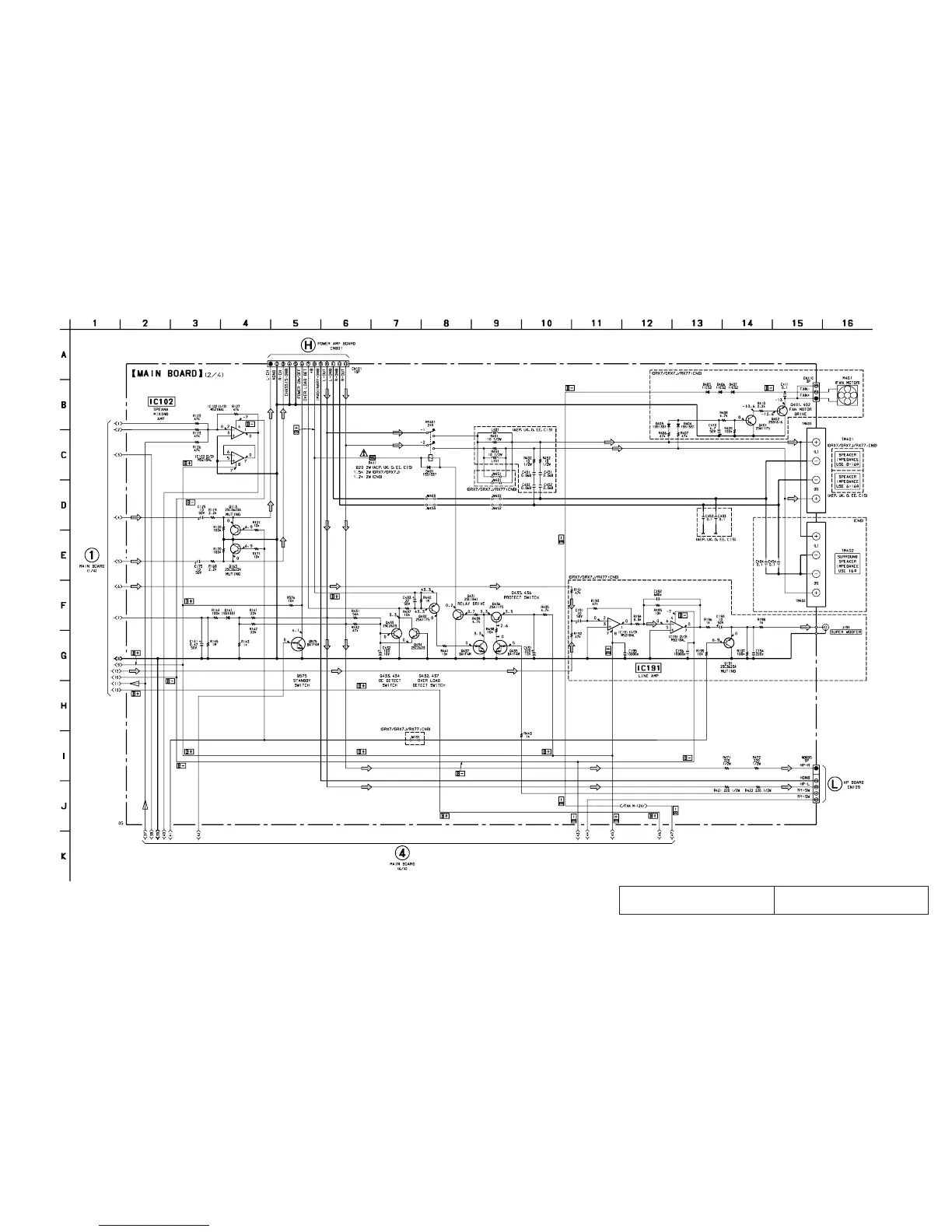

7-21. SCHEMATIC DIAGRAM – MAIN Section (2/4) –
• See page 33 for Note on Schematic Diagram. • See page 55 and 56 for Printed Wiring Board.
• Voltages and waveforms are dc with respect to ground
under no-signal (detuned) conditions.
no mark : FM
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque 0 sont
critiques pour la sécurité. Ne les remplacer que
par une piéce portant le numéro spécifié.
(Page 58)
(Page 74)
(Page 63)
(Page 71)
