Sony HCD-RX77 - Transformer Section Printed Wiring Board; Transformer Section Schematic Diagram

– 75 –
– 76 –
HCD-GRX7/GRX7J/R700/RX77/RX77S

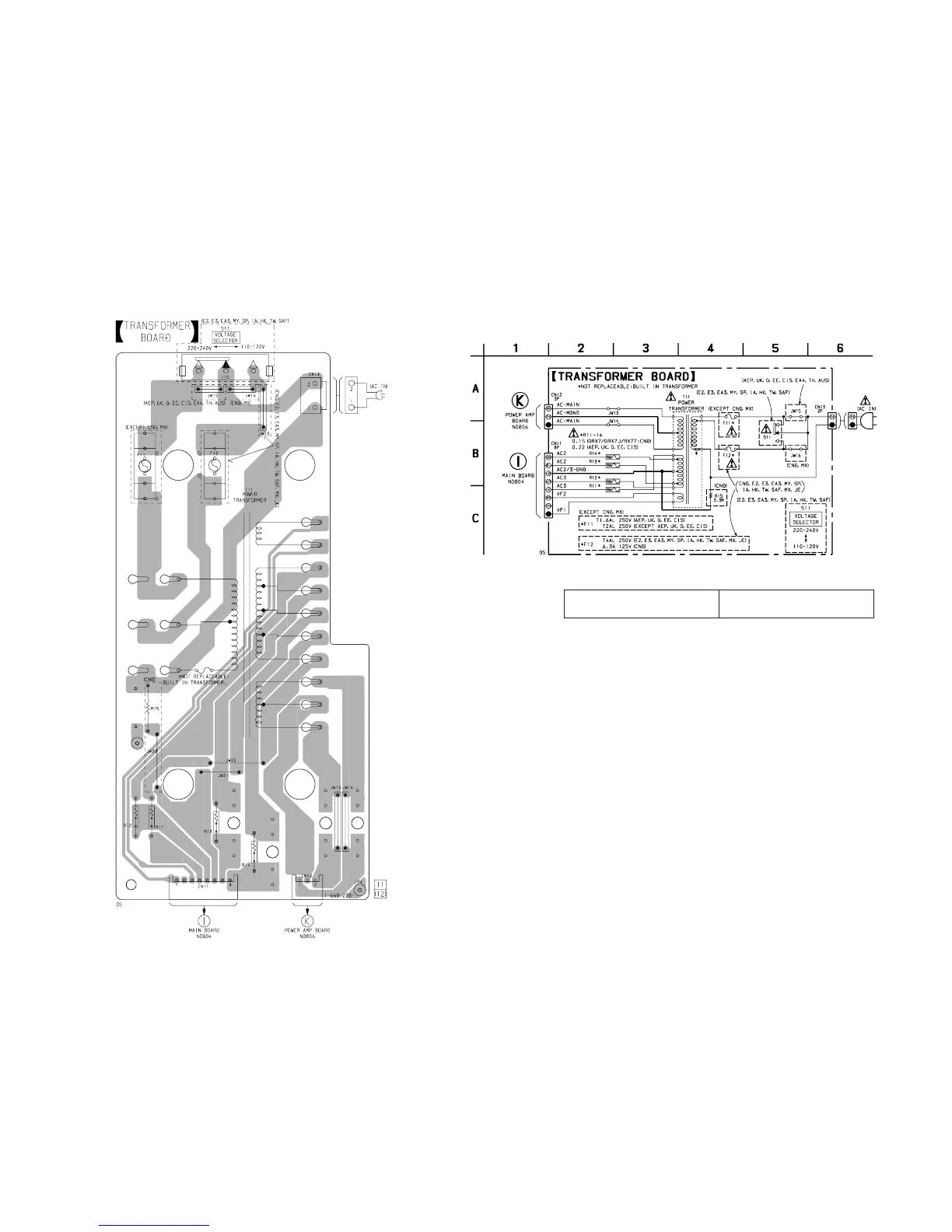

7-32. PRINTED WIRING BOARD – TRANSFORMER Section –
• See page 20 for Circuit Boards Location. • See page 33 for Note on Printed Wiring Board.
7-33. SCHEMATIC DIAGRAM – TRANSFORMER Section –
• See page 33 for Note on Schematic Diagram.
The components identified by mark ! or dotted
line with mark ! are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque ! sont
critiques pour la sécurité. Ne les remplacer que
par une piéce portant le numéro spécifié.
(Page 55)
(Page 72)
(Page 74)
(Page 64)
