[E]設置調整− INSTALLATIONSETTINGS メニュー
46
第 2 章 メニュー
構成メニュー
以下に、メニュー番号順に構成メニューを説明します。
メニューの見かた
• 本書では各メニューに付けた番号（例：A11) は、画面に
は表示されません。
◆ 詳しくは「メニュー番号について」（25 ページ）をご覧くださ
い。
• 「k」は、設定操作後の移行先メニューの番号を示しま
す。「k」を記していない場合は、そこで設定操作が完了
します。
[E]INSTALLATIONSETTINGS メニュー
LANDINGADJUST...：地磁気の影響によるビームラン
ディングのずれを調整します。k[E1]
ALIGNMENT...：画像の位置やサイズ、コンバージェン
スを調整します。k[E2]
DIGITALUNIFORMITYADJ...：デジタルユニフォミ
ティの調整をします。k[E3]
[E1]LANDINGADJUST... メニュー地磁気の影響による
ビームランディングのずれを調整します。
NS：画面の中央部上下のビームランディングのずれを調
整します。
RESTOREFACTORYDATA：工場出荷時の設定値に
戻します。k[E11]
[E11]RESTOREFACTORYDATA メニュー
設置調整を工場出荷時の設定値に戻します。
次のメッセージが表示されます。
RESTOREFACTORYDATA?
OK：工場出荷時の設定値に戻す場合は ENTER(Ent) ボ
タンを押します。
CANCEL：工場出荷時の設定値に戻さない場合は
MENU ボタンを押します。
[E2]ALIGNMENT... メニュー
UP/DOWN ボタンまたは PHASE つまみを使って、画像の
位置やサイズ、ひずみ、コンバージェンスなどを調整しま
す。
ALIGNMENT(1/3) メニュー
現在モニターしている信号システム、アスペクト、スキャ
ンサイズの画像の位置やサイズを調整します。

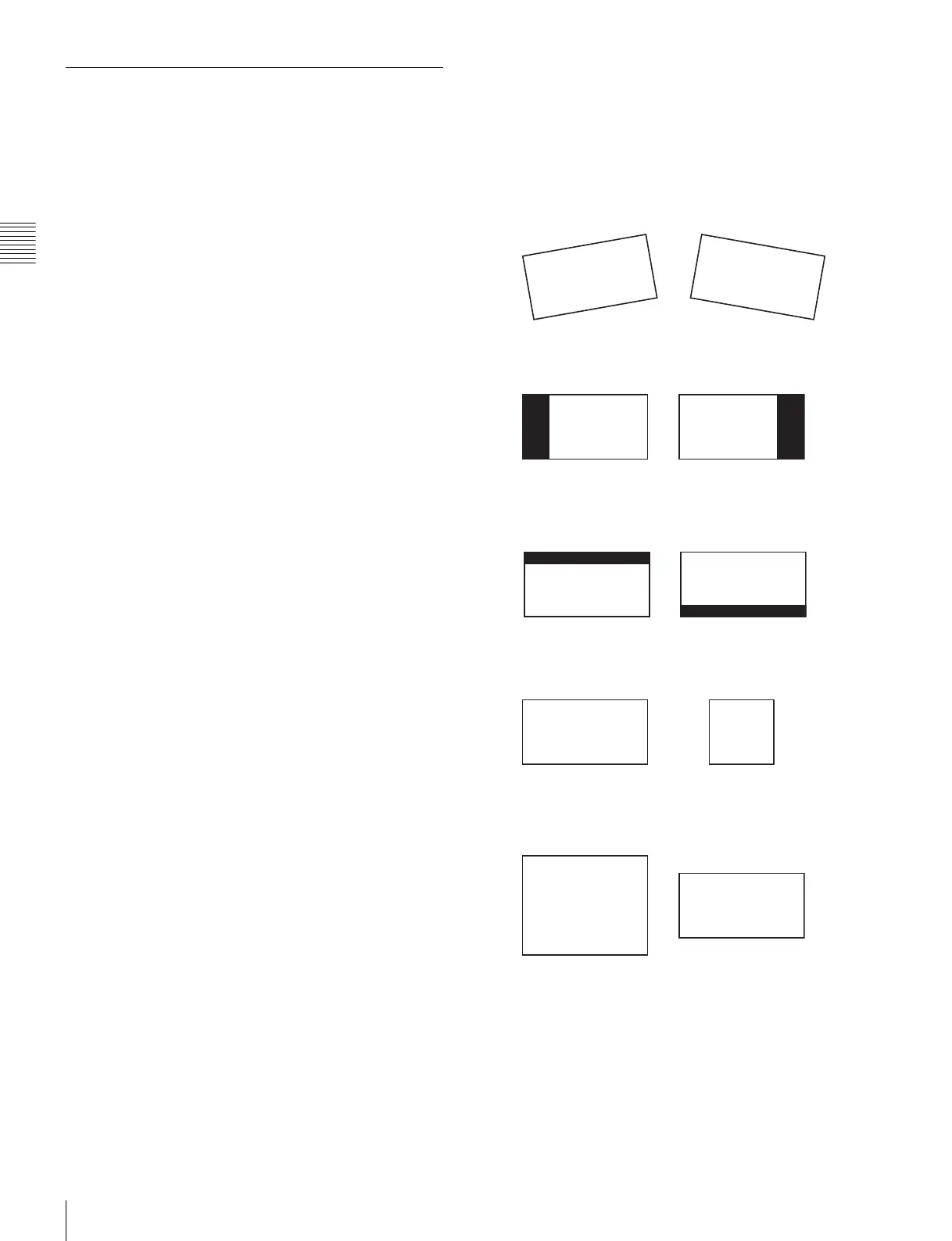

ROTATION：モニターを北向きまたは、南向きに設置し
たときの画面の回転を補正します。
このデータはすべての信号システム、アスペクト、ス
キャンサイズ共通に適用されます。
HPHASE：画像の水平位置を調整します。
VCENTER：画像の垂直位置を調整します。
HSIZE：画像の幅を調整します。
VSIZE：画像の高さを調整します。
SUBCONTRAST：画像の大きさや信号システムを変更
したときのコントラストのセンター値を調整します。
