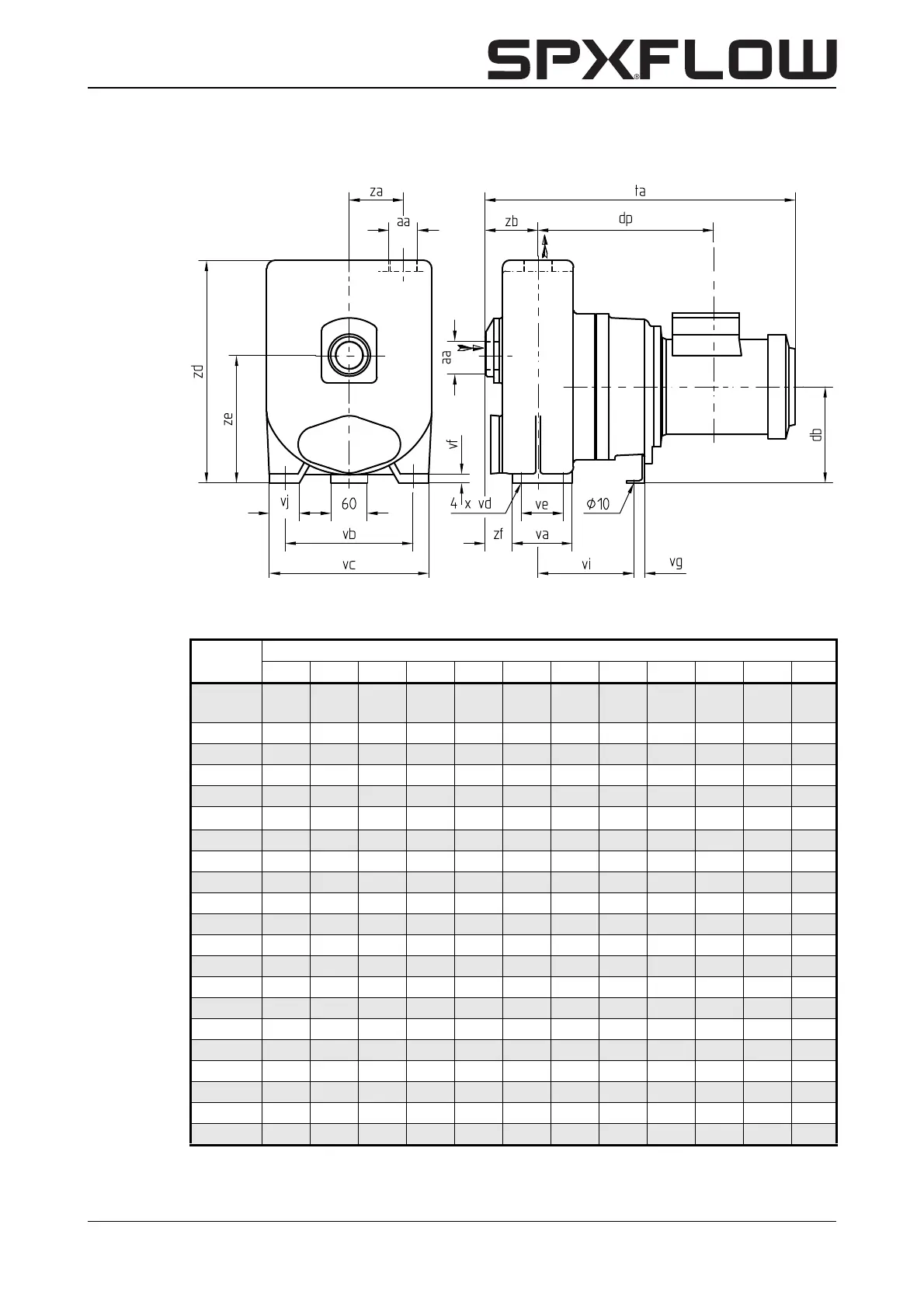

9.2 Dimensions KGEF Pump with flanged motor
Figure 16:
KGEF
[mm]
11-3 11-4 16-3 12b-5 12-5 12-6 15-6 16-6 14-8 18-4 20b-5 22-6
Motor
IEC
80
-F130
80
-F130
90L
-F165
90S
-F165
90L
-F165
100L
-F165
100L
-F215
112M
-F215
100L
-F215
112M
-F165
132S
-F265
-
-
kW 0,75 1,1 2,2 1,5 2,2 3 4 5,5 4 4 5,5 11
aa (Rp) 1¼ 1½ 1¼ 2 2 2½ 2½ 2½ 80 1¼ 2 2½
Db 80 80 100 100 100 100 132 132 132 160 160 180
Dp 230 240 265 260 275 320 280 280 280 413 469 -
ta
max
412 430 500 485 510 590 600 610 610 650 730 -
Va 95 95 100 100 100 125 125 125 125 100 125 125
Vb 160 160 190 190 190 190 212 212 212 212 250 280
Vc 190 190 225 225 225 225 247 247 255 265 320 345
Vd 12 12 14 14 14 14 14 14 14 14 14 14
Ve 70 70 70 70 70 95 95 95 95 70 95 95
Vf 10 10 12 12 12 12 12 12 12 15 15 18
Vg - - - - - - - - - 25 20 -
Vi - - - - - - - - - 152,5 162,5 -
Vj 35 35 42 42 42 42 44 44 47 50 65 65
Za 00000000090100110
Zb 70 80 83 98 98 114 105 105 116 90 105 120
Zd 255 290 280 350 350 360 380 380 375 370 460 550
Ze 132 132 160 160 160 180 212 212 212 212 224 265
Zf 39 56 52 73 73 89 70 70 84 55 57,5 72,5
[kg] 24 27 41 43 45 73 71 82 77 100 135 -
