SPX FLOW Johnson pump - Dimensions KGE Pump with Motor (Assembly A6)

42 Dimensions KGE/EN (1711) 6.5

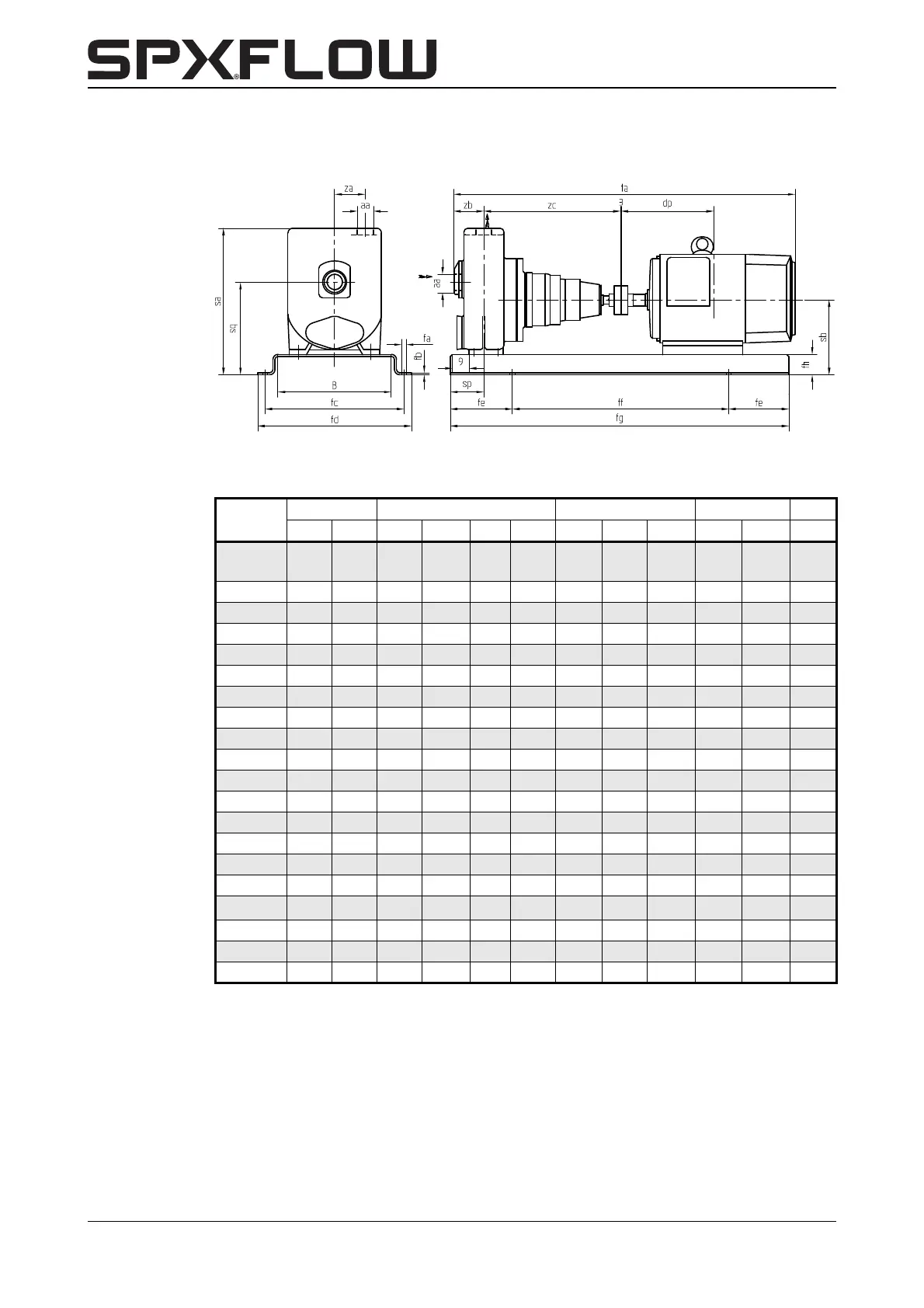

9.3 Dimensions KGE pump with motor (assembly A6)
Figure 17:
Rp/mm
00 0 0+ 1 2
11-3 11-4 16-3 12b-5 12-5 12-6 15-6 16-6 14-8 18-4 20b-5 22-6
IEC
Motor
80 80 90L 90S 90L 100L 112M 132S 112M 112M 132S 160M
aa (Rp) 1
¼ 1½ 1¼ 222½ 2½ 2½ DN80 1¼ 22½
Fa 15 15 15 15 15 15 19 19 19 19 19 24
Fb 555555666 6 610
Fc 290 290 290 290 290 290 385 385 385 385 425 485
Fd 334 334 334 334 334 334 433 433 433 433 473 545
Fe 90 90 90 90 90 105 120 120 120 120 135 175
Ff 450 450 450 450 450 500 560 560 560 560 630 900
Fg 630 630 630 630 630 710 800 800 800 800 900 1250
Fh 35 35 35 35 35 40 45 45 45 45 56 80
B 225 225 225 225 225 225 305 305 305 305 345 375
Sa 290 325 315 385 385 400 425 425 420 415 516 630
Sb 115 115 135 135 135 140 177 177 177 205 216 260
Sp 57 57 59 59 59 72 72 72 72 59 72 72
Sq 167 167 195 195 195 220 257 257 257 257 280 354
Dp 140 140 165 155 165 190 200 240 200 200 240 325
ta
max
586 603 705 696 726 807 808 883 810 888 984 1262
Za 0 0 0 0 0 0 0 0 0 90 100 110
Zb 70 80 83 98 98 114 105 105 116 90 105 120
Zc 238 245 289 295 295 320 310 310 314 400 410 520
