7.3.2 Informationen
Die am Display angezeigten Informationen sind nachstehend anhand von Abbildungsbeispielen
beschrieben.

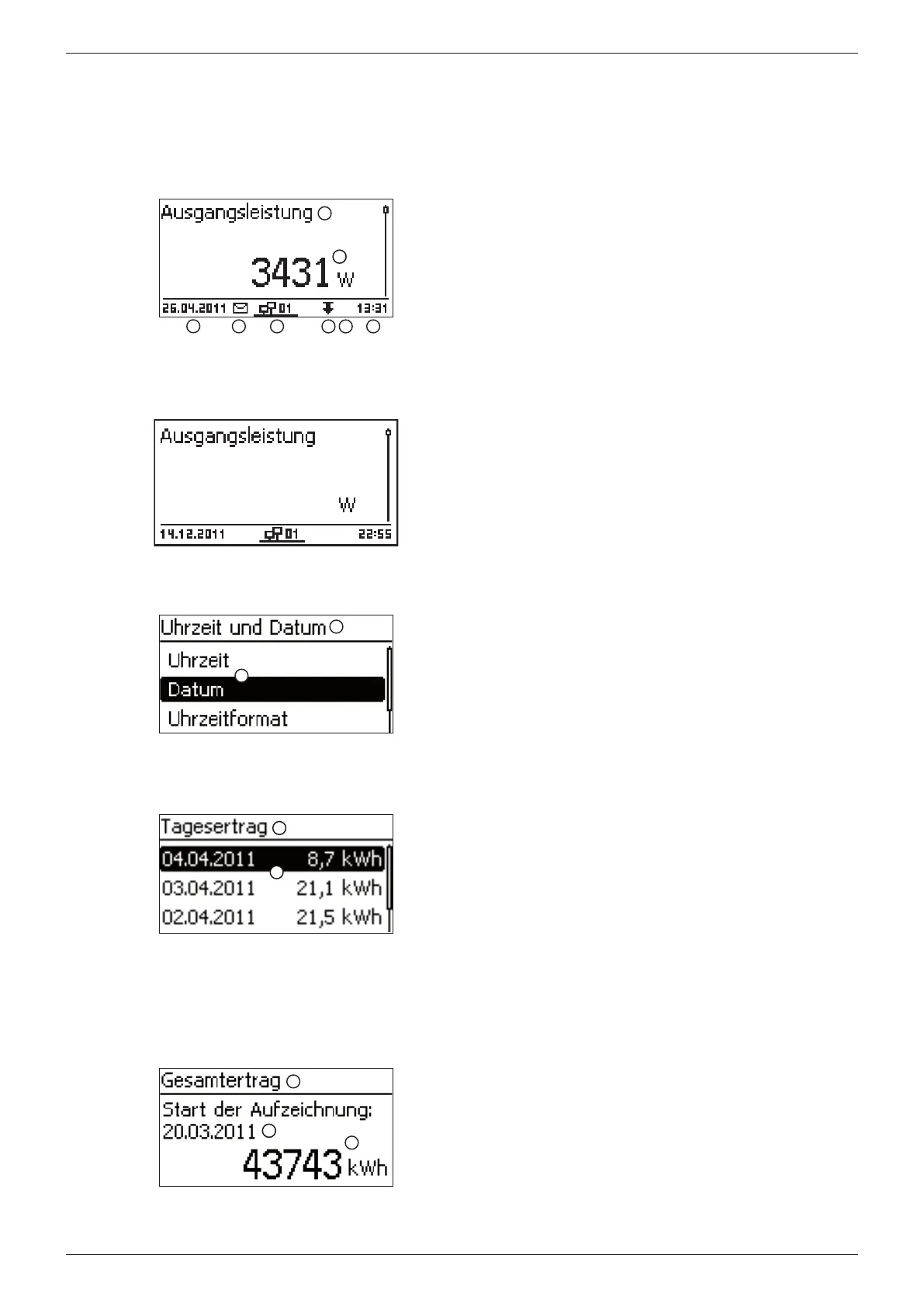

Statusanzeige
In der Statusanzeige werden Messwerte wie folgt einzeln angezeigt:
3
4
2
2
7 85 6
1
F
Messwertname
Messwert mit Einheit
Datum
Symbol nicht quittierte Statusmeldungen; mehr dazu im
Abschnitt 11, S. 32.
animiertes Symbol Connect mit 2-stelliger Wechselrichter-
adresse; zeigt Datenverkehr auf dem RS485-Bus an.
Symbol Derating
Symbol Festspannungsbetrieb eingeschaltet
Uhrzeit
_
Für die Statusanzeige gilt:
• Die Messwerte, die in der Statusanzeige erscheinen, wer-
den unter Einstellungen/Messwerte festgelegt. Einige
Messwerte erscheinen immer (Voreinstellung).
• Momentanwerte werden nachts nicht angezeigt (Sonnen-
einstrahlung zu gering; Beispiel in Abb. links).
• Die in der Statusanzeige angezeigte CO
2
-Einsparung
wird anhand des Einsparfaktors 508 g/kWh errechnet.
Menü
2
1
Bezeichnung des Haupt-/Untermenüs
Menüeinträge
Ertrag numerisch (Tage, Monate, Jahre)
Tages-, Monats- und Jahreserträge können numerisch in einer Liste angezeigt werden.
2
1
Ertragszeitraum (Tag/Monat/Jahr)
Einzelerträge mit Zeitraum und Wert (1 je Zeile)
Die Ertragszeiträume enthalten die folgende Anzahl an Ein-
zelerträgen:
Tagesertrag: letzte 31 Tage
1)
Monatsertrag: letzte 12 Monate
1)
Jahresertrag: letzte 30 Jahre
1)
1)
Der Ertragswert wird mit 0 angezeigt, wenn der Wechsel-
richter zu diesem Zeitpunkt noch nicht installiert war.
Ertrag numerisch (Gesamtertrag)
Der Gesamtertrag wird in einem eigenen Fenster angezeigt.
3
2
2
1
Ertragszeitraum Gesamtertrag (alle Erträge seit der ersten
Inbetriebnahme)
Startzeitpunkt der Aufzeichnungen
Gesamtertragswert mit Einheit
9
742.221 | 12.04
