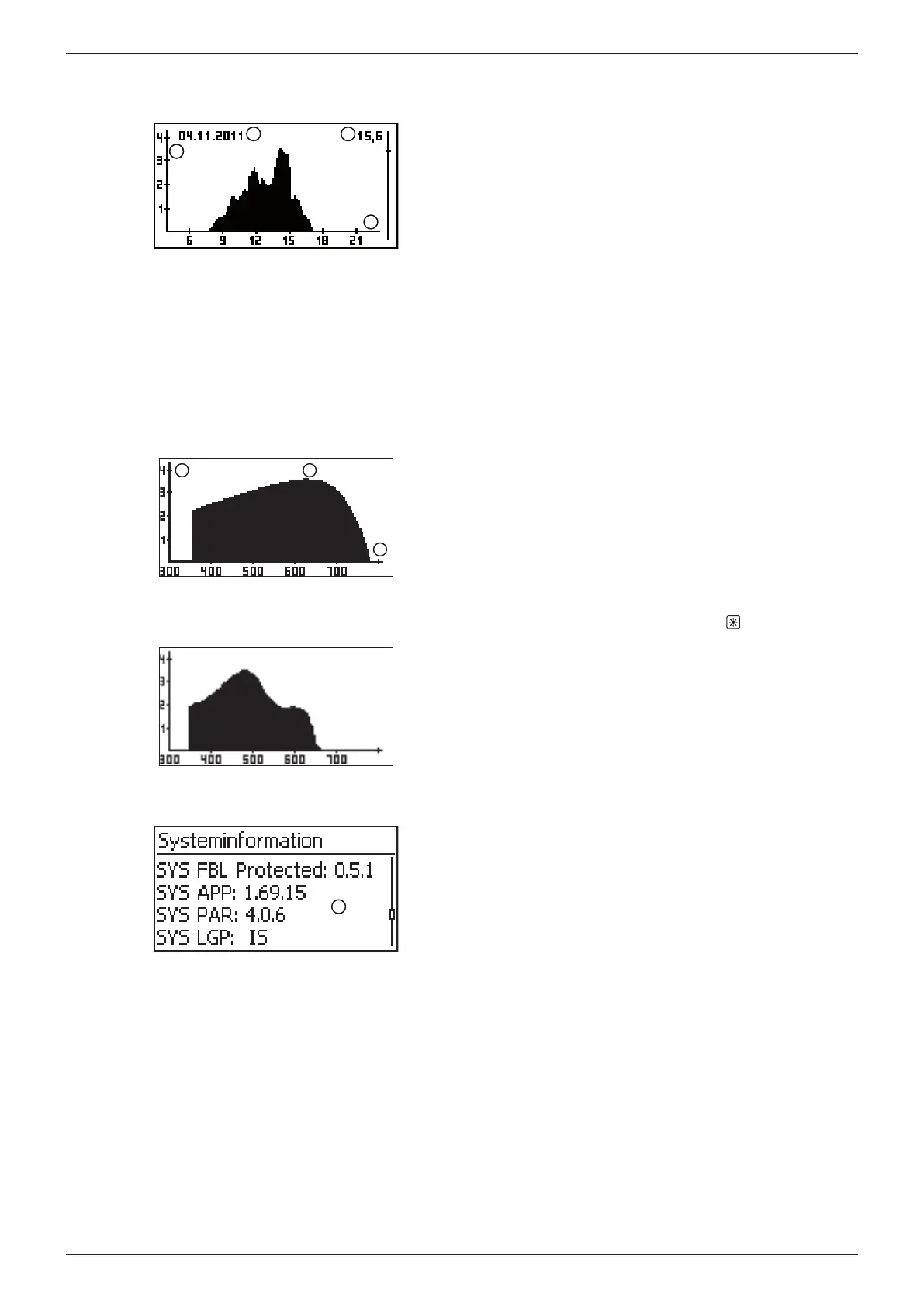

Ertrag grafisch (Tage, Monate, Jahre)
Tages-, Monats- und Jahreserträge können grafisch in einem Diagramm angezeigt werden.
2
2
3
1
4
Zeitraum eines Einzelertrags (hier: Tagesertrag)
y-Achse:
– Ertrag in kWh
– Mit Zusatz M: Ertrag in MWh
– Skalierung ändert sich je nach Maximalwert
x-Achse: Zeit in Stunden/Tagen/Monaten/Jahren
Summe der im Diagramm angezeigten Einzelerträge in
kWh
In der grafischen Darstellung können die Jahreserträge der
letzten 20 Jahre angezeigt werden.
Ereignismeldungen
Siehe Abschnitt 11, S. 32.
Generatorkennlinie
1
2 3
x-Achse: Eingangsspannung in V
y-Achse: Leistung in kW
Scheitelpunkt = MPP
Wird der Menüeintrag Generatorkennlinie aufgerufen, nimmt
der Wechselrichter die Generatorkennlinie auf und zeigt sie
anschließend an (Abb. links). Dabei gilt:
• Beim Aufnehmen durchfährt der Wechselrichter den Ein-
gangsspannungsbereich und zeichnet die sich ergebende
Leistung auf. Dauer: wenige Sekunden, wird angezeigt.
• Der MPP befindet sich am Scheitelpunkt der Generator-
kennlinie.
• Scheitelpunkt und Generatorkennlinie verändern sich mit
der Sonneneinstrahlung.
• Mehrere Scheitelpunkte deuten auf eine Teilverschattung
hin (Abb. links).
• Wenn die Kurve oben abgeflacht ist, konnte der Wechsel-
richter möglicherweise nicht mehr Leistung einspeisen.
Information
1
Der Menüeintrag Information enthält die folgenden Unter-
menüeinträge.
• Kontaktdaten
• Systeminformation (siehe Abb. links):
– Produktbezeichnung
– Seriennummer des Wechselrichters
– Informationen zu Soft- und Hardware-Versionen des
Wechselrichters (siehe Bsp. in Abb. links)
– Ländereinstellung (eingestelltes Land)
– Wechselrichter-Adresse
– Version der zum Wechselrichter gehörenden Anleitung
• Ländereinstellung: eingestelltes Land und landesspe-
zifische Netzparameter; siehe auch S. 37.
• Blindleistungskennlinie: Diagramm der Blindleis-
tungskennlinie (nur wenn für eingestelltes Land vorge-
schrieben)
• Selbsttest: Ergebnis des letzten erfolgreich durchge-
führten Selbsttests (nur wenn eingestelltes Land Italien ist)
10
742.221 | 12.04
DE
