STEPCRAFT D.600 - Steckerbelegung der Steuerkarte und Optionalen Module

21
DE
Eigenschaft D.420 D.600 D.840
Fahrtrichtung Abhängig vom Steuerungsprogramm
Referenzschalter am Ende (X-Achse) Negativ
Referenzschalter am Ende (Y-Achse) Positiv
Referenzschalter am Ende (Z-Achse) Negativ
Reihenfolge Referenzfahrt Z −> X −> Y
Maschinentisch X-Achse 0 - 298 mm 0 - 417 mm 0 - 594 mm
Maschinentisch Y-Achse 0 - 415 mm 0 - 596 mm 0 - 833 mm
Maschinentisch Z-Achse 0 - 132 mm
Referenzposition X 0 mm
Referenzposition Y 415 mm 596mm 833mm
Referenzposition Z 0 mm

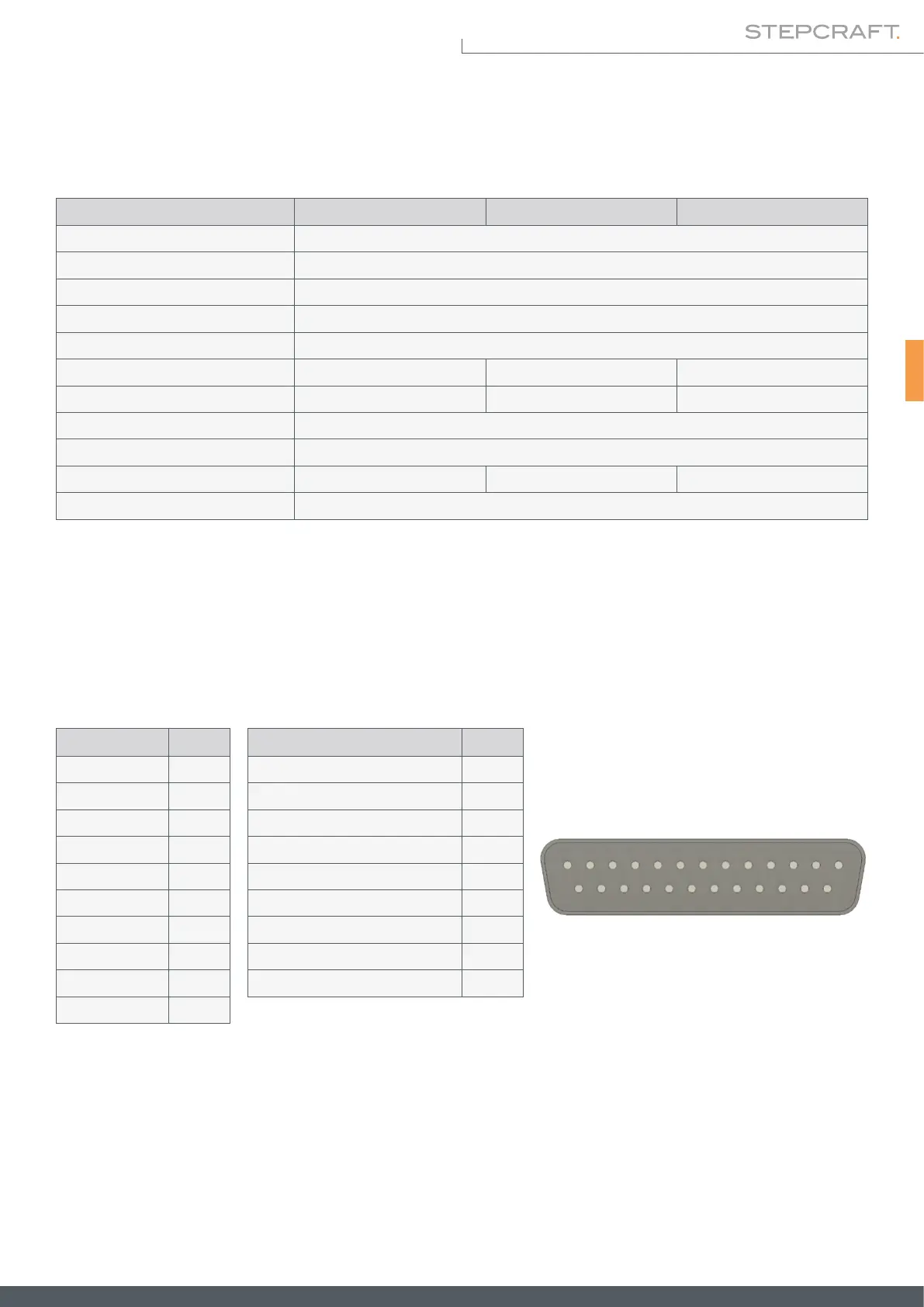

7�2 Steckerbelegung der Steuerkarte und optionaler Module
Signal Pin Signal Pin
Relais 1 1 Disable (Not-Aus) 11
DirX 2 Referenz-/ Endschalter XYZ 12
Takt X 3 Referenz-/ Endschalter 4. Achse 13
DirY 4 Relais 2 14
Takt Y 5 i15 (In) 15
DirZ 6 Relais 3 16
Takt Z 7 PWM (Out) 17
Dir. 4. Achse 8 Erde (GND) 18-25
Takt 4. Achse 9 PE Schirm
Werkzeuglängensensor
10
1
14
13
25
7�2�1 Steckverbinder Parallelport
Anschluss der Maschine an einen Computer zur Steuerung.
