25
DE

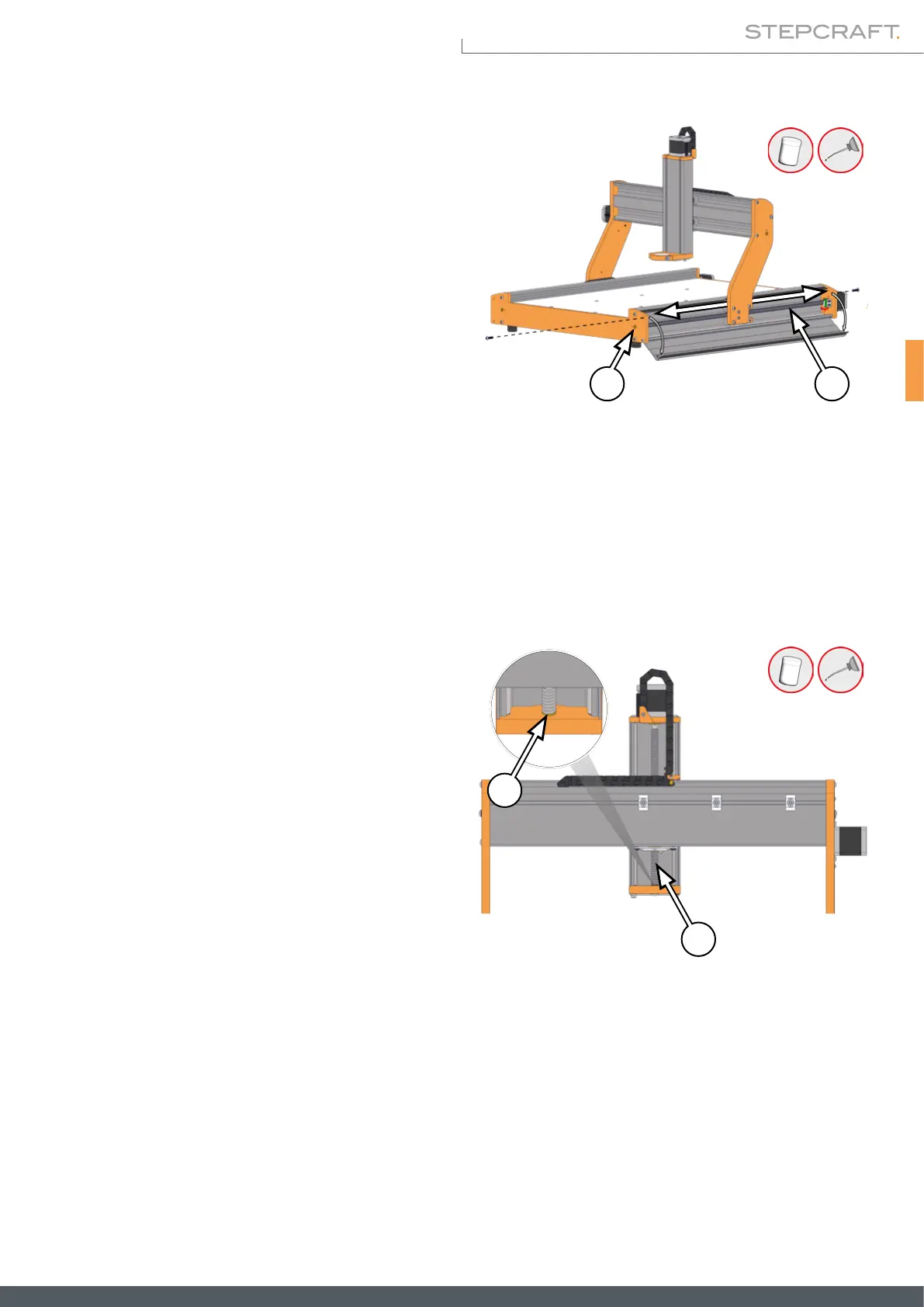

9�2�3 Y-Achse
Fahren Sie die Y-Achse ganz nach vorne. Zur Erreichbar-
keit der Y-Gewindespindeln (4), entfernen Sie je die äuße-
ren, oberen Schraube von der Front- und Rückplatte. Nun
können Sie die Linearabdeckung herausklappen.
Befreien Sie die Y-Gewindespindel (4) mit einem Tuch von
Verschmutzungen. Achten Sie sorgsam darauf, dass die
Kabel des Schrittmotors und des Endschalters unbeschä-
digt bleiben!
Verwenden Sie dann einen Pinsel oder ein Tuch, um gleichmäßig Fett auf der Gewindespindel zu verteilen.
Fahren Sie die Y-Achse nun in die hinterste Position und wiederholen den Vorgang der Reinigung und Schmierung ent-
sprechend.
Geben Sie abschließend eine kleine Menge Öl in die Bundbuchsen (5) vorne und hinten.
Schrauben Sie die entfernten Schrauben wieder an und wiederholen den Vorgang analog auf der anderen Seite der Ma-
schine.
9�2�4 Z-Achse
Fahren Sie die Z-Achse ganz nach oben. Befreien Sie die
Z-Gewindespindel (6) mit einem Tuch von Verschmutzun-
gen. Verwenden Sie dann einen Pinsel oder ein Tuch, um
gleichmäßig Fett auf der Gewindespindel zu verteilen.
Fahren Sie danach die Z-Achse in die unterste Position
und wiederholen den vorherigen Vorgang entsprechend.
Geben Sie abschließend eine kleine Menge Öl in den Spalt
zwischen Bundbuchse (7) und Spindel (6).
9�3 Ersatzteile
Alle Teile der Maschine und der Steuerung können einzeln als Ersatzteil erworben werden. Wenden Sie sich hierzu bitte
direkt an uns. Unsere Kontaktdaten nden Sie auf dem Deckblatt oder in Kapitel „10 Kontakt“.
45
6
7
