Fastir Parts Assembly Manual
55
I. Track

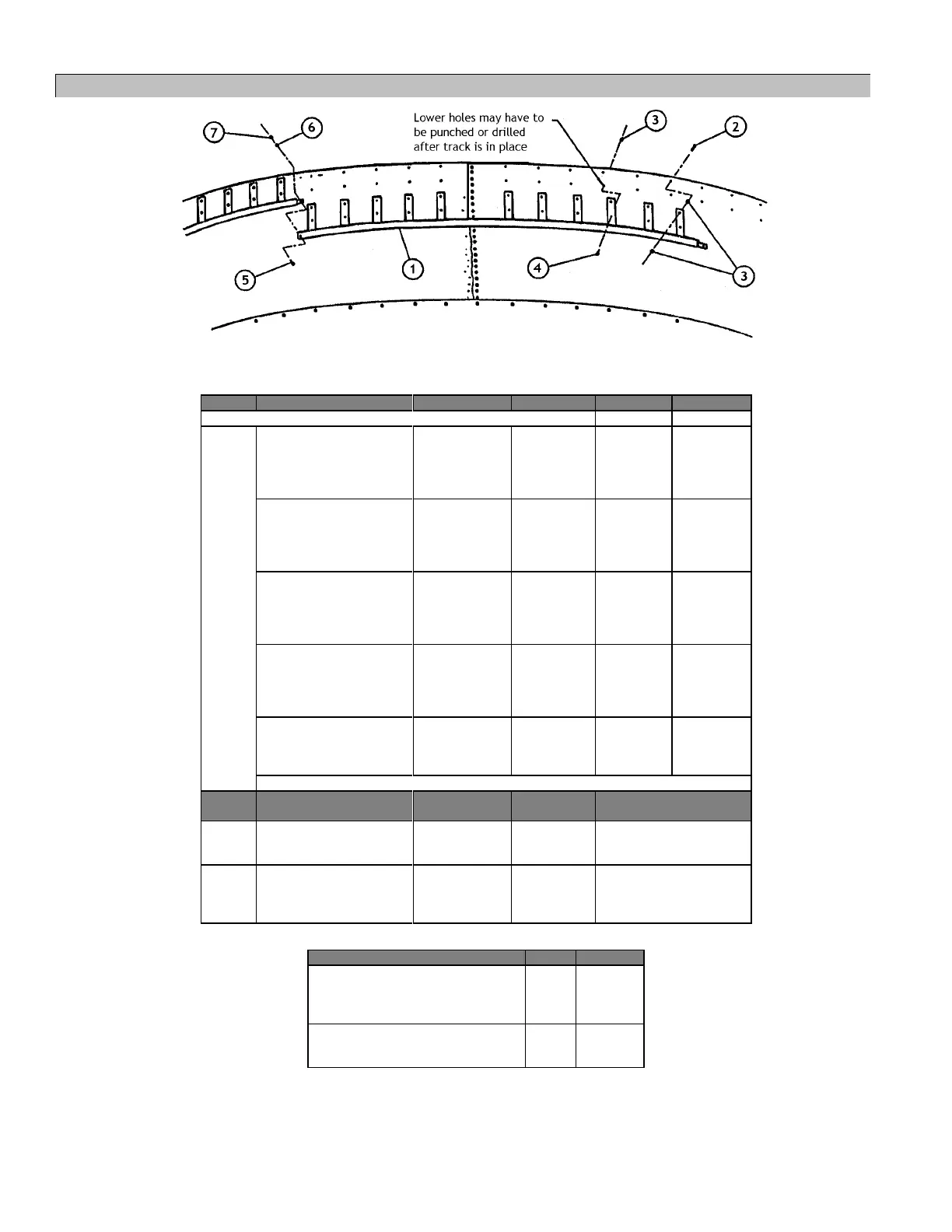

Figure 55 - Track Assembly
Table 22 - Track Parts List
Ref #
Description
Length (Inches)
Qty
Comp #
Comp #
Bundle
Ea. Piece
1
15’-18’ Sgl Brkt.
(109 7/8)
1
A5700
A5719
18’7” Sgl Brkt.
(114 3/4)
1
A5701
A5728
Bolt Sack Track 18’
-
1
A6810
-
21’ Sgl Brkt.
(110)
1
A5702
A5720
*21’8”-22’ Sgl Brkt.
(114 3/4)
1
A5703
A5728
Bolt Sack Track 21’
-
1
A6811
-
23’6”-24’ Sgl Brkt.
(110 3/8)
1
A5704
A5721
24’8” Sgl Brkt.
(114 3/4)
1
A5705
A5728
Bolt Sack Track 24’
-
1
A6812
-
26’6”-27’ Sgl Brkt.
(110 3/4)
1
A5706
A5722
*27’10”-28’ Sgl Brkt
(114 3/4)
1
A5707
A5728
Bolt Sack Track 27’
-
1
A6813
-
29’4”-30’ Dbl. Brkt.
(110 7/8)
1
A5708
A5723
31’ Dbl. Brkt.
(114 3/4)
1
A5709
A5729
Bolt Sack Track 31’
-
1
A6814
-
33’ Dbl. Brkt.
(111)
1
A5710
A5724
34’ Dbl. Brkt.
(114 3/4)
1
A5711
A5729
36’ Dbl. Brkt.
(111 3/16)
1
A5712
A5725
37’1” Dbl. Brkt.
(114 3/4)
1
A5713
A5729
Bolt Sack Track 36’
-
1
A6815
-
40’2”-42’ Dbl. Brkt.
(111 3/8)
1
A5714
A5726
Bolt Sack Track 42’
-
1
A6816
-
48’ Dbl. Brkt.
(111 3/8)
1
A5715
A5727
Bolt Sack Track 48’
-
1
A6817
-
*Must include short track section (A5718)
Ref #
Description
Sngl Brkt*
Qty
Dbl Brkt**
Qty
Comp # (Bundle)
2
Bolt, 5/16 -18x 1-1/4 GR8
7
11
B5952
3
Nut, 5/16
21
33
J1002
4
Bolt, 5/16 - 18 x 1
7
11
J0527
For track splice:
5
Bolt, 3/8 - 16 x 1
-
1
J0606
6
Lockwasher, 3/8
-
1
J1205
7
Nut 3/8 - 16
-
1
J1020
Table 23 - Short Track Section Parts List
Description
Qty
Comp #
Short track section, 18-1/2”
1
A5718
Bolt, 5/16”- 18 x 1-1/4” bin bolt GR8
2
B5952
Nut, 5/16”- 18
4
J1002
Bolt, 5/16” - 18 x 1”
2
J0527
Bolt, 3/8”- 16 x 1” GR5
1
J0606
Lockwasher, 3/8”
1
J1205
Nut, 3/8”- 16
1
J1020
The short track section is needed on some bins to complete track ring. Listed
with short section is hardware needed to hang one piece.
