Conservare il manuale per futuri riferimenti - Per maggiori informazioni visitare il sito www.sulzer.com
- Installare valvole di soro rapido della pressione (pressure relief valve);
- Installare una idrovalvola di soro e anticipatrice del colpo d’ariete (Upstream pressure relief surge anticipating control valve);
- Installare casse (serbatoi) di espansione quando necessario.

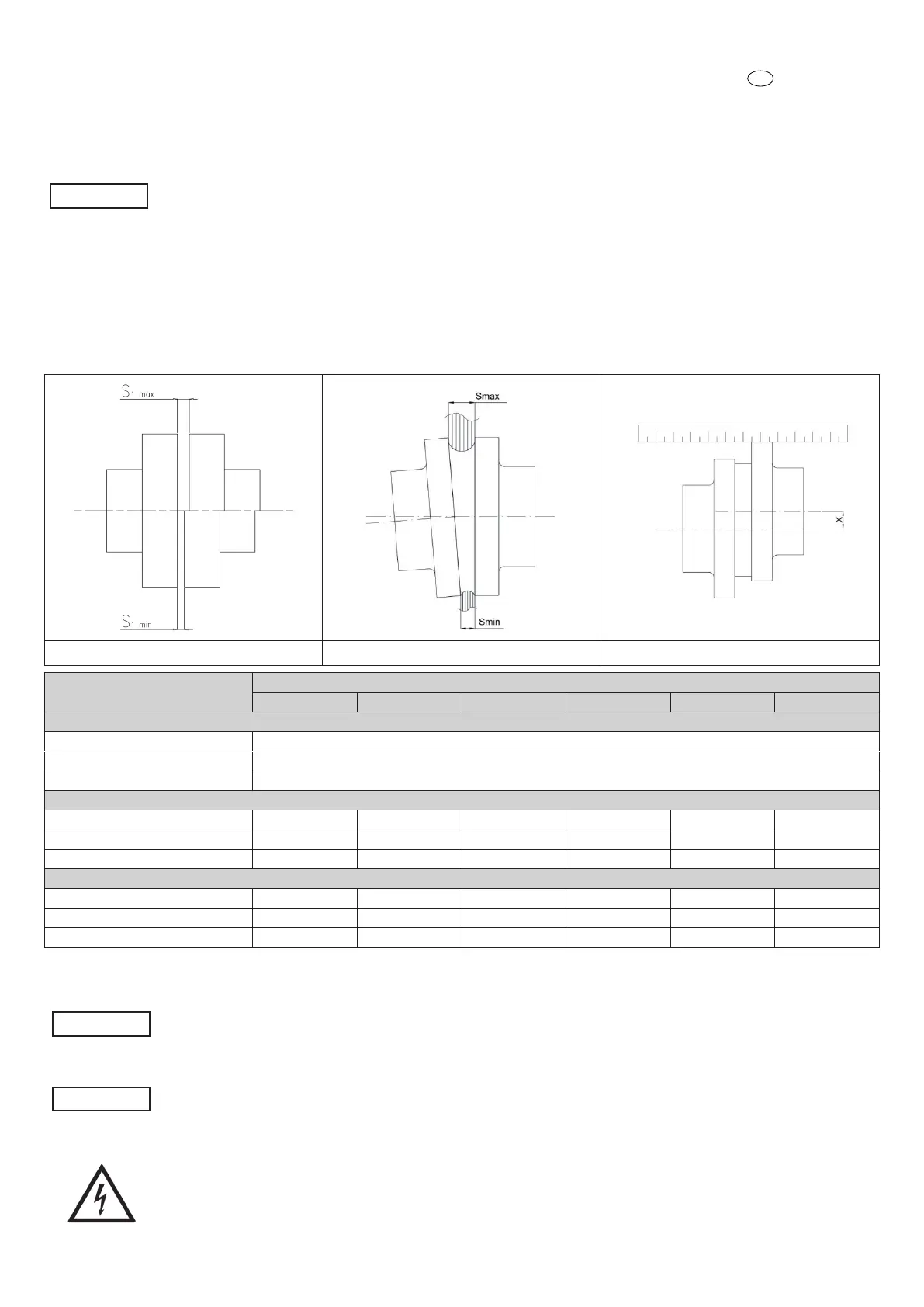

ALLINEAMENTO
ATTENZIONE!
Anche se il gruppo completo è già stato allineato prima della spedizione, è necessario controllare e ricalibrare l’allineamento dopo
aver installato il gruppo
- Rimuovere il coprigiunto.
- Vericare che lo spostamento assiale sia entro i limiti (S1max / S1min)
- Vericare l’allineamento angolare con uno spessimetro: lo spostamento angolare è misurabile come di󰀨erenza della misura di fessura tra i due semi
giunti (Smax - Smin).
- Verifcare lo spostamento radiale dei due semi giunti utilizzando una squadretta o un comparatore (x).
- Se necessario, correggere l’allineamento angolare muovendo il motore:
o per motori dotati di viti di regolazione nei piedi, girare le viti di livellamento per ottenere l’allineamento corretto.
o per motori
senza viti di livellamento, l’allineamento deve essere ottenuto posizionando appositi spessori sotto i piedi del motore.
- Una volt a terminato l’allineamento, rimontare il coprigiunto.
Spostamento assiale Spostamento angolare Spostamento radiale
Ø Diametro del giunto
[mm]
1/min
750 1000 1500 1800 3000 3600
Spostamento assiale [mm]
≤ 145 S
1max
=4 ; S
1min
=2
145 ÷ 250 S
1max
=6 ; S
1min
=2
≥ 250 S
1max
=8 ; S
1min
=3
Spostamento angolare (S
max
- S
min
) [mm]
≤ 145 0,25 0,2 0,2 0,15 0,15 0,1
145 ÷ 250 0,35 0,3 0,25 0,2 0,2 0,15
≥ 250 0,45 0,4 0,3 0,25 0,25 0,2
Spostamento radiale (x) [mm]
≤ 145 0,25 0,2 0,2 0,15 0,15 0,1
145 ÷ 250 0,35 0,3 0,25 0,2 0,2 0,15
≥ 250 0,45 0,4 0,3 0,25 0,25 0,2
* La tabella è valida solo per i giunti a tasselli forniti da Sulzer. Per giunti di tipo diverso o non forniti da Sulzer fare riferimento alla documentazione tecnica
specica.
ATTENZIONE!
Non utilizzare la pompa senza l’apposito coprigiunto correttamente installato.
Il coprigiunto non deve toccare il giunto.
COLLEGAMENTI AUSILIARI
ATTENZIONE!
Vericare la presenza e la corretta installazione dei collegamenti ausiliari necessari.
ALLACCIAMENTO ALLA RETE ELETTRICA
L’allacciamento alla rete elettrica deve essere eseguito rispettando le normative locali e nazionali del l’impianto elettrico del luogo
in cui viene installata la pompa.
Vanno inoltre seguiti gli schemi elettrici di collegamento forniti con il motore e con il quadro di comando.
Eseguire il collegamento di terra ed equipotenziale prima di tutti gli altri collegamenti.
Eseguire una verica funzionale delle apparecchiature di controllo (quadro elettrico ecc…).
