- Instalar válvulas de alivio de presión (presure relief valve);
- Instalar una hidroválvula de alivio y anticipadora del golpe de ariete (upstream pressure relief surge anticipating control valve);
- Instale cajas de expansión (tanques) cuando sea necesario.
ALINEACIÓN
ATENCIÓN!
Aunque el grupo completo ya se ha alineado antes del envío, es necesario comprobar y recalibrar la alineación tras instalarlo.
- Retirar el cubrejuntas.
- Comprobar que el desplazamiento axial está dentro de límites aceptables (S1max / S1min).
- Comprobar la alineación angular con una galga de espesores: el desplazamiento angular se puede medir como diferencia de la medida de la ranura
entre las dos semijuntas (Smax - Smin).
- Comprobar el desplazamiento radial de las dos semijuntas utilizando una escuadra o un comparador (x).
- Si fuese necesario, corregir la alineación angular moviendo el motor:
o para motores con tornillos de regulación en los pies, girar los tornillos de nivelación para nivelar correctamente.
o para motores sin tornillos de nivelación, la alineación debe realizarse situando los correspondientes espesores bajo los pies del motor.
- Una vez nalizada la alineación, volver a montar el cubrejuntas

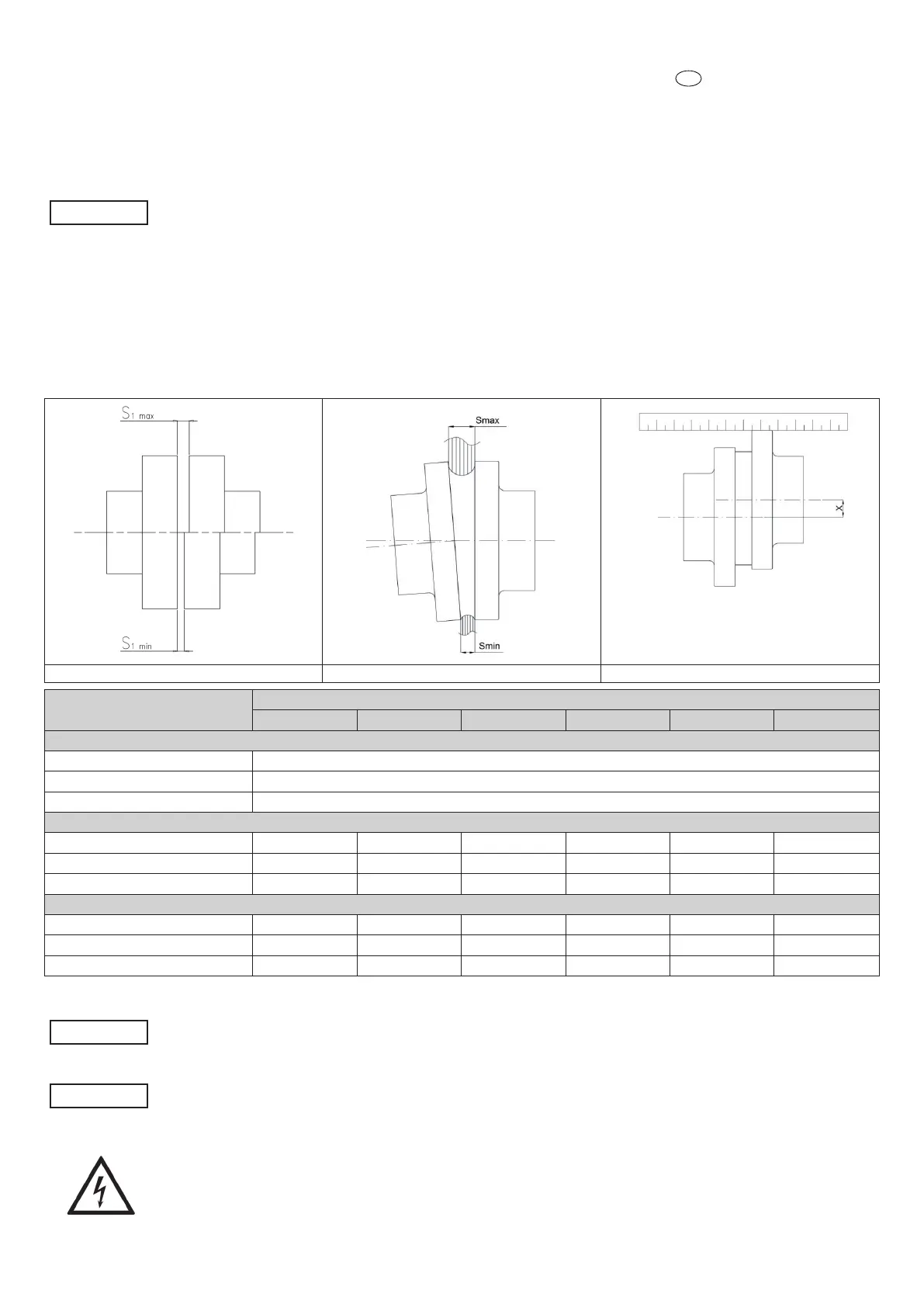

Despalzamiento axial Desplazamiento angular Despalazamiento radial
Ø Diametro del acople [mm]
1/min
750 1000 1500 1800 3000 3600
Despalzamiento axial [mm]
≤ 145 S
1max
=4 ; S
1min
=2
145 ÷ 250 S
1max
=6 ; S
1min
=2
≥ 250 S
1max
=8 ; S
1min
=3
Desplazamiento angular (S
max
- S
min
) [mm]
≤ 145 0,25 0,2 0,2 0,15 0,15 0,1
145 ÷ 250 0,35 0,3 0,25 0,2 0,2 0,15
≥ 250 0,45 0,4 0,3 0,25 0,25 0,2
Despalazamiento radial x [mm]
≤ 145 0,25 0,2 0,2 0,15 0,15 0,1
145 ÷ 250 0,35 0,3 0,25 0,2 0,2 0,15
≥ 250 0,45 0,4 0,3 0,25 0,25 0,2
* La tabla es válida solo para los acoples a espiga suministrados por Sulzer. Para acoples de otro tipo o no suministrados por Sulzer, consultar la
documentación técnica especíca.
ATENCIÓN!
No utilizar la bomba sin el cubrejuntas apropiado instalado correctamente.
El cubrejuntas no debe tocar la junta.
CONEXIONES AUXILIARES
ATENCIÓN!
Comprobar la presencia y la correcta instalación de las conexiones auxiliares necesarias.
CONEXIÓN A LA RED ELÉCTRICA
La conexión a la red eléctrica debe efectuarse respetando las normativas locales y nacionales de la instalación eléctrica y del
lugar en el que se va a instalar la bomba.
Además, deberán respetarse todos los esquemas eléctricos suministrados con el motor y con el cuadro de mando.
Efectuar la conexión a tierra y equipotencial antes que todas las demás conexiones.
Efectuar una comprobación funcional de los aparatos de control (cuadro eléctrico, etc.).
Congurar correctamente los valores de los diferentes dispositivos (protecciones, aparatos electrónicos si están presentes).
