- Установить клапаны быстрого перелива давления (pressure relief valve);
- Установить переливной гидравлический клапан и клапан, предупреждающий гидравлический удар (Upstream pressure relief surge antici-
pating control valve);
- Установить разширительные баки, когда это необходимо.
ВЫРАВНИВАНИЕ
ВНИМАНИЕ!
Несмотря на то, что узел в сборе был выровнен перед отгрузкой, необходимо проверить и скорректировать выравнивание
после установки узла.
- Снять накладку.
- Убедитесь, что осевое смещение в пределах нормы (S1max / S1min).
-
Проверить угловое выравнивание толщиномером: угловое смещение измеряется как разность зазора между двумя полумуфтами (Smax - Smin).
- Определить радиальное смещение между двумя полумуфтами с помощью угольника или компаратора (x).
- Если нужно исправить угловое выравнивание, для этого перемещают двигатель:
o для двигателей, оснащенных регулировочными винтами ножек, вращают винты выравнивания для правильного выравнивания.
o для двигателей без регулировочных винтов выравнивание достигается путем размещения специальных прокладок под ножками двигателя.
- После того как выравнивание закончено, установите на место накладку.

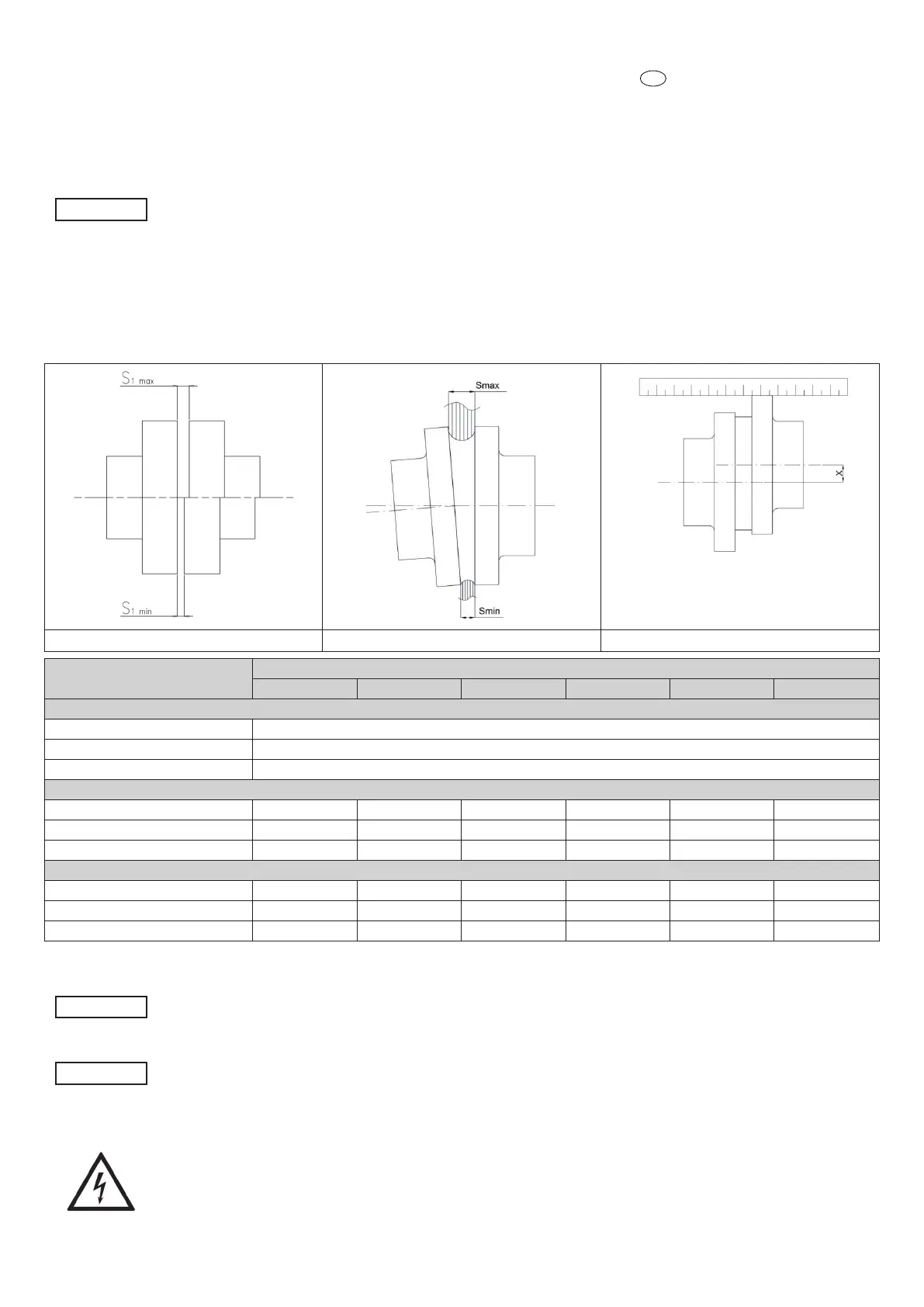

Осевое смещение Угловое смещение Радиальное смещение
Ø Диаметр муфты [mm]
1/min
750 1000 1500 1800 3000 3600
Осевое смещение [mm]
≤ 145 S
1max
=4 ; S
1min
=2
145 ÷ 250 S
1max
=6 ; S
1min
=2
≥ 250 S
1max
=8 ; S
1min
=3
Угловое смещение (S
max
- S
min
) [mm]
≤ 145 0,25 0,2 0,2 0,15 0,15 0,1
145 ÷ 250 0,35 0,3 0,25 0,2 0,2 0,15
≥ 250 0,45 0,4 0,3 0,25 0,25 0,2
Радиальное смещение x [mm]
≤ 145 0,25 0,2 0,2 0,15 0,15 0,1
145 ÷ 250 0,35 0,3 0,25 0,2 0,2 0,15
≥ 250 0,45 0,4 0,3 0,25 0,25 0,2
* Таблица действительна только для муфт с резиновыми вставками, поставляемых Sulzer. Для муфт других типов или не поставляемых Sulzer
обратитесь к специальной технической документации.
ВНИМАНИЕ!
Не пользуйтесь насосом без специальной накладки, установленной правильно.
Накладка не должна касаться муфты.
ПОДСОЕДИНЕНИЕ ВСПОМОГАТЕЛЬНЫХ УСТРОЙСТВ
ВНИМАНИЕ!
Проверить наличие и правильное подсоединение необходимых вспомогательных устройств.
ПОДСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ CETИ
Подсоединение к электрической сети необходимо выполнять с соблюдением местных и государственных нормативов по
электрическим системам, действующих в регионе установки насоса.
Кроме того, необходимо придерживаться указаний, приведенных на схемах электрических соединений, поставляемых в
комплекте двигателя и шкафа управления.
Выполнить подсоединение к сети заземления и эквипотенциальной сети до начала всех остальных соединений.
Выполнить функциональную проверку устройств управления (электрический шкаф и т.п.).
Правильно настроить различные устройства (защитные устройства, электронную аппаратуру, при наличии).
получите руковдство с подробным описанием • информация также на сайте www.sulzer.com
