MANUEL D'INSTRUCTION
-19-

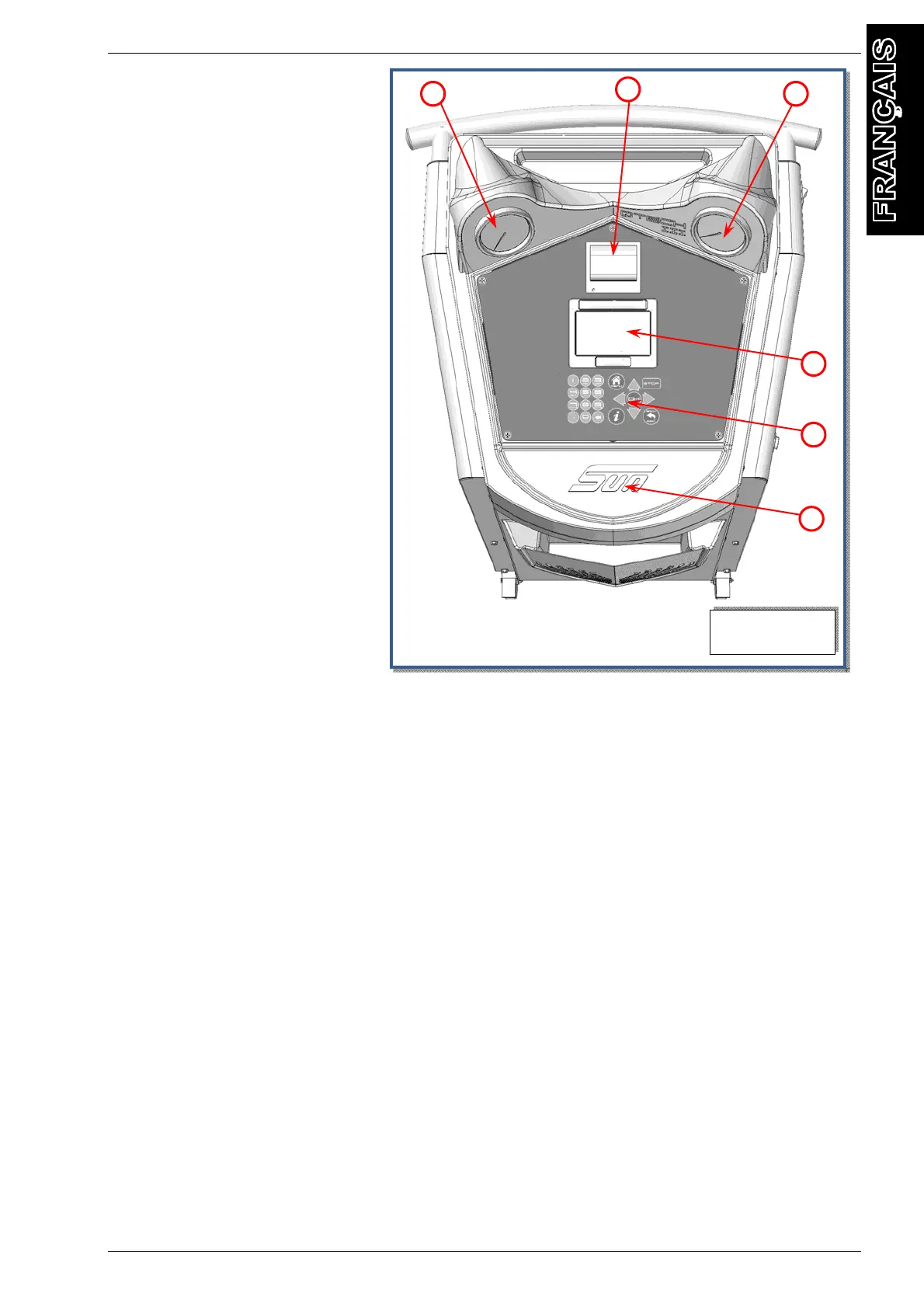

FIG. 5
4
2
3
5
1
6
PANNEAU DE
COMMANDE
.Se référer à la Fig.5 :
1) Jauge de la pression
haute
2) Jauge de la pression
basse
3) Imprimante
4) Écran couleur 5"
graphique
5) Clavier
6) lumière LED (*)
(*) Si elle est installée, selon le
modèle de la machine
SIGNAUX LUMINEUX(*)
(Seulement si la machine est munie d'une LED lumineuse (réf 6, Fig.5)
Les signaux lumineux sont les suivants:
BLEU (FIXE): machine en stand by
VERT (FIXE): procédure en cours
VERT(CLIGNOTANT): procédure complétée
JAUNE(CLIGNOTANT): message d'avertissement
ROUGE (CLIGNOTANT): message d'alarme
