MANUAL DE INSTRUCCIONES
-18-

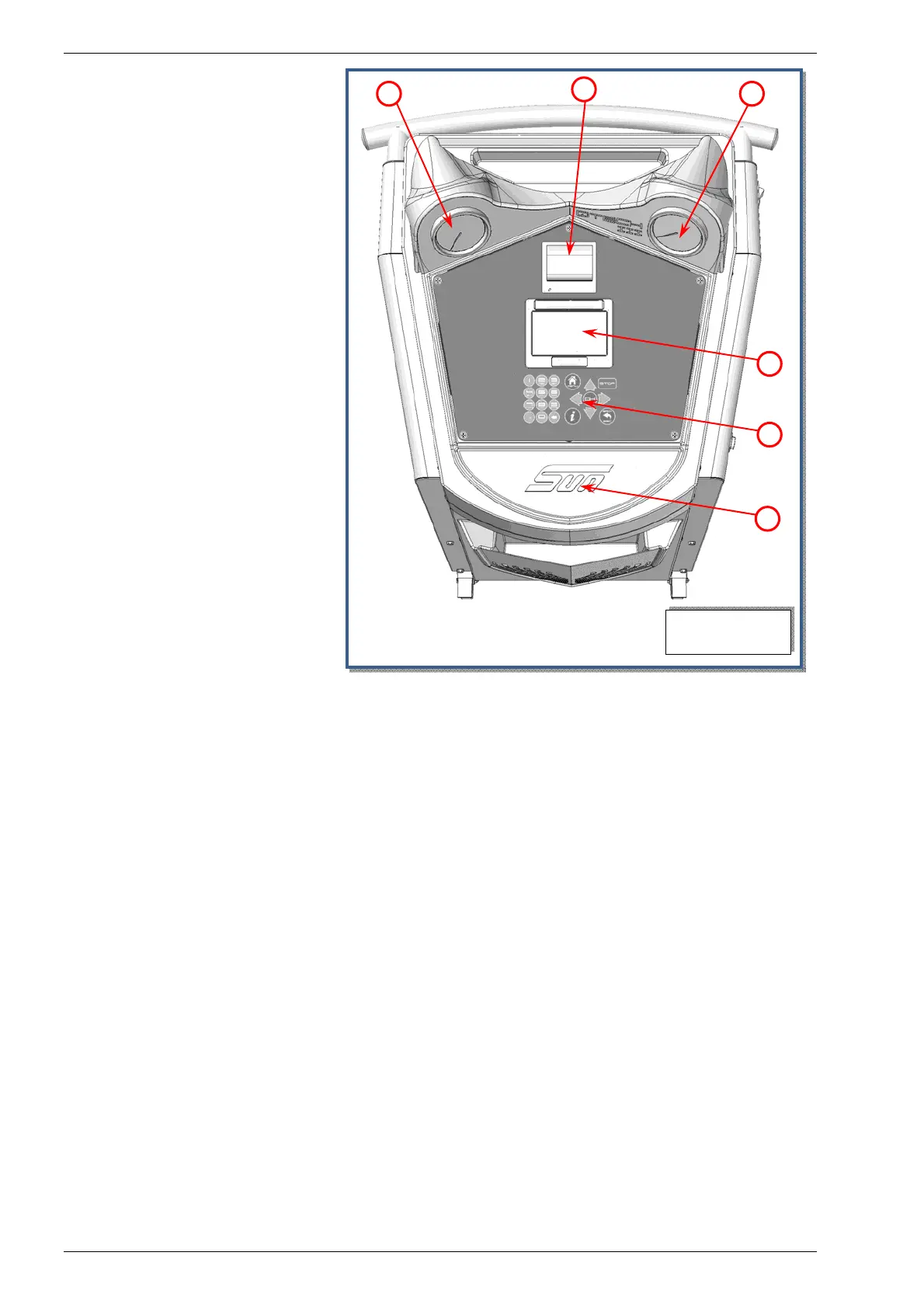

FIG. 5
4
2
3
5
1
6
PANEL DE
CONTROL
Remitirse a la Fig.5 :
1) Manómetro de alta
presión
2) Manómetro de baja
presión
3) Impresora
4) Pantalla gráfica a color
de 5"
5) Teclado
6) Luz LED (*)
(*) si está instalada, depende del
modelo de máquina
SEÑALES LUMINOSAS(*)
Sólo si la máquina tiene una luz a LED (ref. 6, Fig.5)
Las señales luminosas son las siguientes:
AZUL (FIJA): máquina en estado de espera
VERDE (FIJA): procedimiento en ejecución
VERDE (INTERMITENTE): procedimiento completado
AMARILLO (INTERMITENTE): mensaje de advertencia
ROJO (INTERMITENTE): mensaje de alarma
