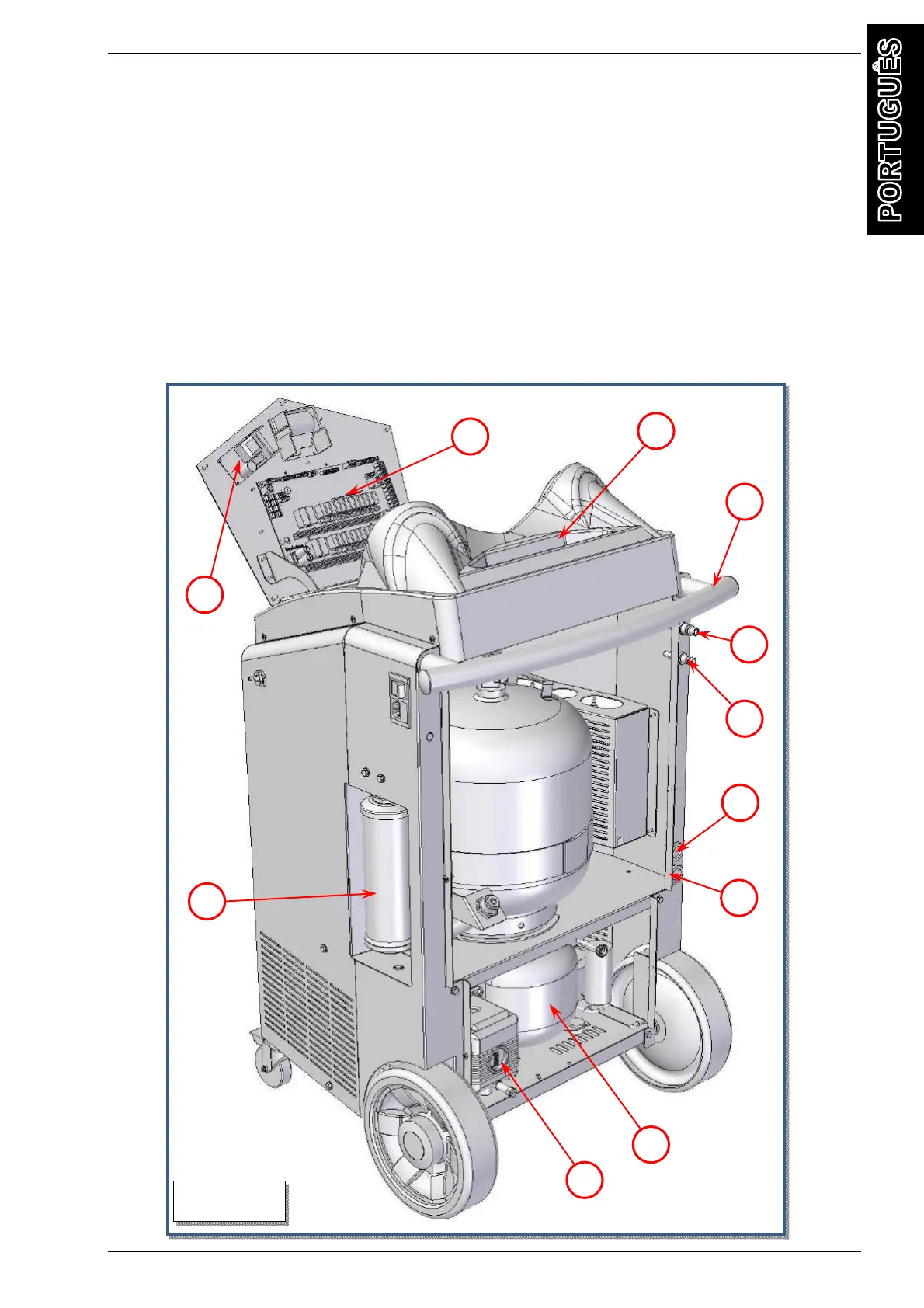

Consulte a Fig. 10
y) Fonte de alimentação 5V
z) Filtro secador
1) Bomba de vácuo
2) Compressor
3) Saída da mangueira de serviço LP
4) Saída da mangueira de serviço HP
5) Conexão rápida LP
6) Conexão rápida HP
7) Alça
8) Bandeja de ferramentas
9) Placa-mãe
FIG.10
z
7
6
5
4
3
1
2
8
9
