MANUAL DE INSTRUÇÕES
-74-

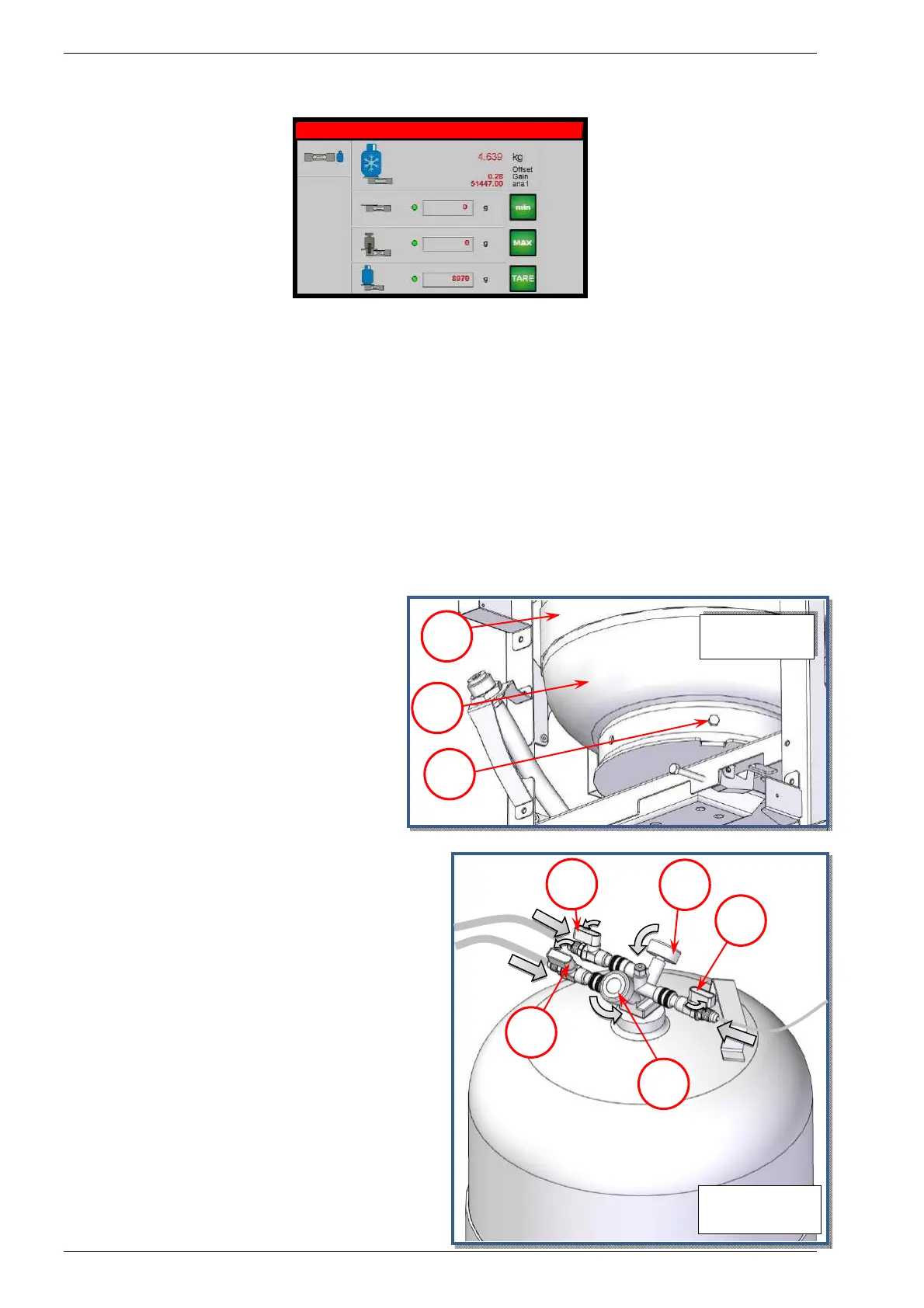

Em CALIBRATION, selecione BOTTLE CELL (compartimento do reservatório), a seguinte tela
será exibida:
Com o reservatório levantado do prato da balança, use ARROW (seta) para selecionar
Min, verifique se o valor é 0 g (caso contrário, use o teclado ) e pressione OK para
confirmar Min.
Coloque o peso de referência (de 28 a 30 kg) no centro do prato de balança, use as
teclas de 0 a 9 para digitar o valor do peso. Pressione OK para confirmar MAX.
Remova o peso de referência e verifique a leitura correta da balança, colocando e
retirando pesos de referência diferentes.
Selecione Tare (tara) e use as teclas de 0 a 9 para digitar o valor da tara (dependendo
do modelo da máquina: 9500 para o reservatório 22l R134a ou 5800 g para o
reservatório 12l R1234yf); em seguida, pressione OK para confirmar Tare.
Pressione BACK para sair do MENU CALIBRATION
Desligue a máquina e desconecte-a da
fonte de energia principal.
Substitua o reservatório (ref. 6, Fig.16)
no prato de balança e a bobina de
aquecimento (ref. 2, Fig. 16) no
reservatório (Atenção: a resistência deve
aderir firmemente ao reservatório).
Aperte a contraporca do reservatório (ref.
1, Fig. 16).
Conecte a mangueira vermelha e a mangueira
azul ao reservatório, em seguida abra a
torneira da mangueira vermelha (ref. 3, Fig.
17) e a torneira da mangueira azul (ref. 4, Fig.
17).
Conecta as mangueiras capilares ao
reservatório, em seguida abra a torneira da
mangueira capilar (ref 5, Fig.17).
Abra a torneira vermelha do reservatório (ref.
7, Fig. 17) e a torneira azul do reservatório
(ref. 8, Fig. 17).
Substitua as tampas de plástico.
FIG. 16
1
2
6
R134a COMPARTIMENTO DO RESERVATÓRIO
FIG. 17
3
4
5
7
8
