X10SAT User’s Manual
Jumpers
Jumper Description Default
JBT1 Clear CMOS (See Chpt. 2)
JI
2
C1/JI
2
C2 SMB to PCI Slots Off (Disabled)
JPAC1 Audio Enable Pins 1-2 (Enabled)
JPL1/JPL2 LAN1/LAN2 Enable Pins 1-2 (Enabled)
JPME1 Intel Recovery Mode Pins 2-3 (Disabled)
JPME2 Intel Manufacturing Mode Pins 2-3 (Disabled)
JWD1 Watch Dog Enable Pins 2-3 (NMI)
JBR1 BIOS Recovery Mode Pins 2-3 (Disabled)
JPUSB1 USB Wake Up Enable (Back Panel) Pins 1-2 (Enabled)
JPUSB2 USB Wake Up Enable (USB Headers) Pins 1-2 (Enabled)

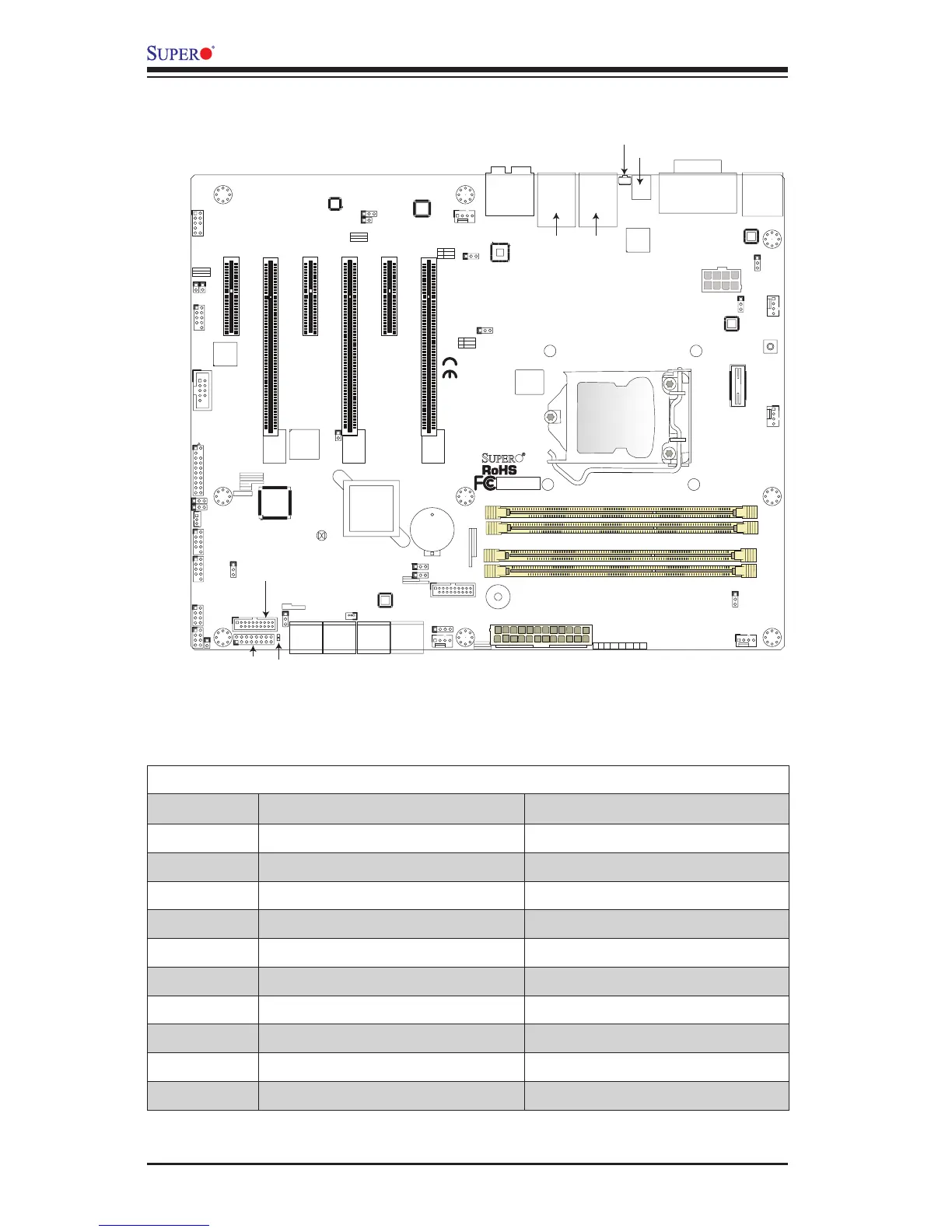

X10SAT Quick Reference
CLEAR CMOS SWITCH
A-SATA 0I-SATA0
I-SATA1
I-SATA2
PCIE3
PCIE5
PCIE1
JPUSB2
1
3
JPUSB1
13
JLED1
JVR2
1
3
JPL1
1
JBR1
1
JPME2
1
JPL2
1
JPAC1
1
JPME1
1
3
JWD1
1
3
JVR1
1
3
JBT1
JSTBY1
1
3
JSD1
+
1
5
19
10
11
11
10
19
1
13
JPCIE2 JPCIE6
JPCIE4
4
4
1
FAN2
FAN5
1
4
1
FAN1
4
FAN4
1
1
JD1
4
THUNDERBOLT
USB 6/7(3.0)
USB 16/17
USB 4/5(3.0)
USB 14/15
USB 2/3(3.0)
USB 0/1(3.0)
CPU
CPU_SLOT2 PCI-E 3.0 X4 (IN X16)
PCH_SLOT1 PCI-E 2.0 X1 (INX4)
PCH_SLOT5 PCI-E 2.0 X1 (INX4)
PCH_SLOT3 PCI-E 2.0 X1 (INX4)
USB12/13
LAN2
LAN1
HDMI
JWD1:
JBR1:
2-3:BIOS RECOVERY
1-2:NORMAL
JPME1:
2-3:ME RECOVERY
1-2:NORMAL
ENABLE
LAN2
DISABLE
2-3
1-2
JPL2
LAN1
DISABLE
ENABLE
2-3
1-2
JPL1
JWOR1:
2-3:NMI
1-2:RST
WATCH DOG
2-3:ME MANUFACTURING MODE
USB 0/1
1-2:NORMAL
JPME2:
JTPM1:TPM/PORT80
JLED1:
3 PIN POWER LED
AUDIO FP
HDDPWR
LEDLED
P1-DIMMB1
P1-DIMMB2
NIC1
SPEAKER:1-4
JD1:
BUZZER:3-4
JI2C1/JI2C2
ON:ENABLE
OFF:DISABLE
NIC2
HD AUDIO
WAKE ON RING
USB4/5
USB6/7
OH/FF
LED
X
P1-DIMMA1
P1-DIMMA2
RST
PWR
JF1
ON
ALWAYS POPULATE BLUE SOCKET FIRST
UNB NON-ECC DDR3 DIMM REQUIRED
CPU_SLOT4 PCI-E 3.0 X8 (IN X16)
CPU_SLOT6 PCI-E 3.0 X16
COM1
VGA/DVI
2-3:DISABLE
1-2:ENABLE
JPAC1:AUDIO
POWER BUTTON
USB 2/3
CPU
A-SATA 1I-SATA3
I-SATA4
I-SATA5
BATTERY
2
1
J_1394
1
1
T-SGPIO2
T-SGPIO1
