UNIMASTER
4
– Sämtliche Kontaktflächen des Messelementes
und des festen Messanschlages reinigen.
– Sprengring (13) durch Losschrauben der
Sprengmutter (12) (Spezialschraubenzieher ver-
wenden) lösen.
– Sprengmutter (12) des Messanschlages mit der
Aussparung des Messelementes (10) ausrich-
ten.
– Messanschlag gemäß Abb. 5 schräg an das Mes-
selement anlegen und unter Druck in Richtung
A und durch Schwenkbewegung in Richtung B
einklinken.
– Beide Stützflansche (11) durch Auflegen auf eine
flache Unterlage parallel ausrichten (Abb. 6),
Sprengmutter anziehen.
2 ZUSAMMENBAU DES MESSELEMENTES
– Messrichtung am Messelement einstellen; Mes-
seinsatz am beweglichen Messanschlag ent-
fernen und Einstellschraube in entsprechende
Richtung drehen (Abb. 7).
• Innenmessung: Einstellschraube nach rechts
drehen.
• Außenmessung: Einstellschraube nach links
drehen.
– Messeinsätze so montieren, dass die Kontakt-
flächen so nah als möglich der Geräteachse zu
stehen kommen (Abb. 8). Spannbriden (15)
blockieren.

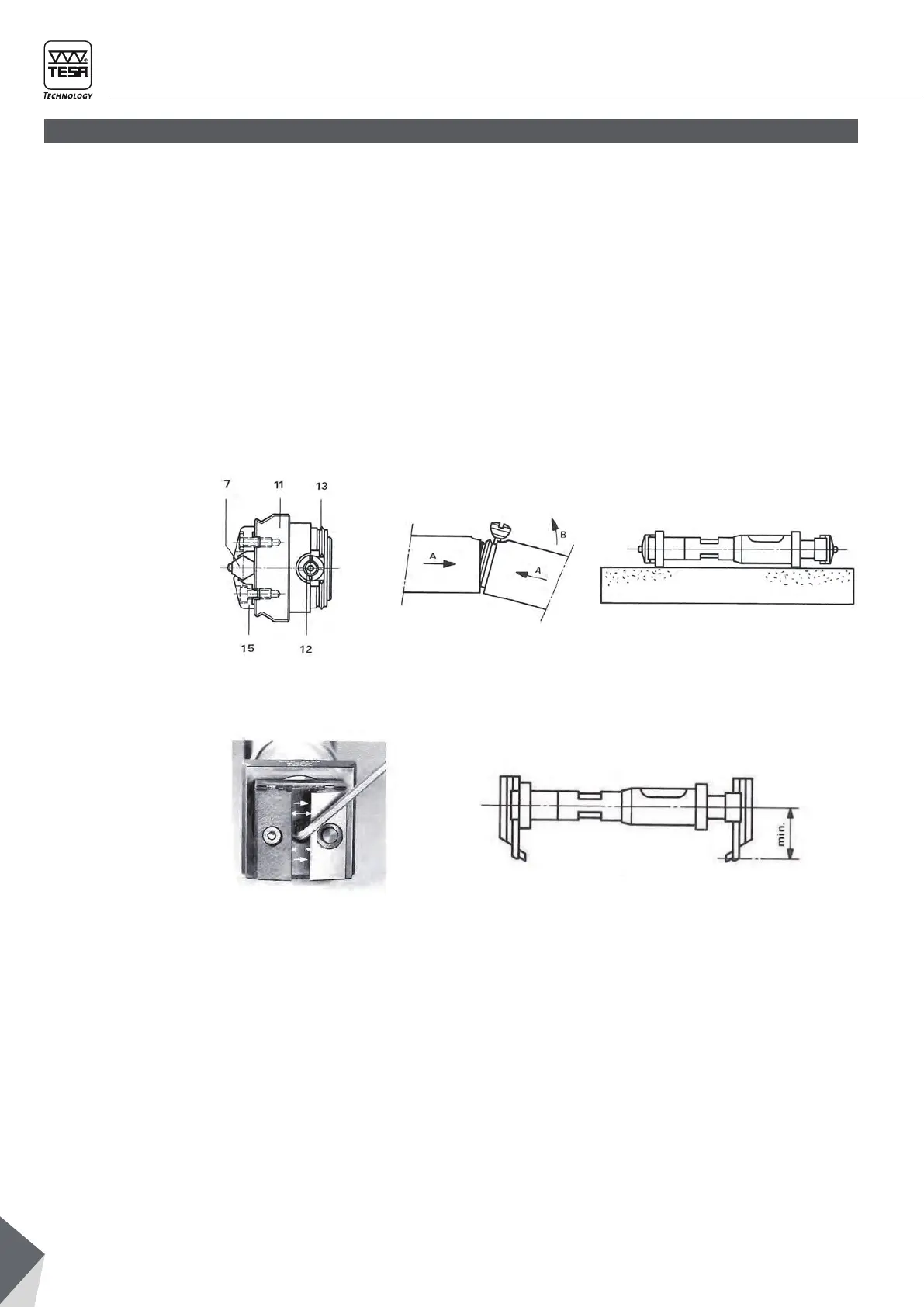

Abb. 4. Abb. 5. Abb. 6.
Abb. 7. Abb. 8.
