UNIMASTER
3
L'UNIMASTER est un instrument mécanique, à
mesure directe, pour le contrôle dimensionnel de
pièces volumineuses. Il mesure les cotes inté-
rieures et extérieures jusqu'à plusieurs mètres.
L'UNIMASTER est composé de deux parties:
– L'élément de mesure et rallonges principales.
– L'élément de mesure possède un système mi-
crométrique et une tête de palpage qui agit sur
un indicateur.
– Les rallonges portent dans leur axe une tige éta-
lon. Elles sont accouplées entre elles et à l'élé-
ment de mesure par un système de bagues-res-
sort.

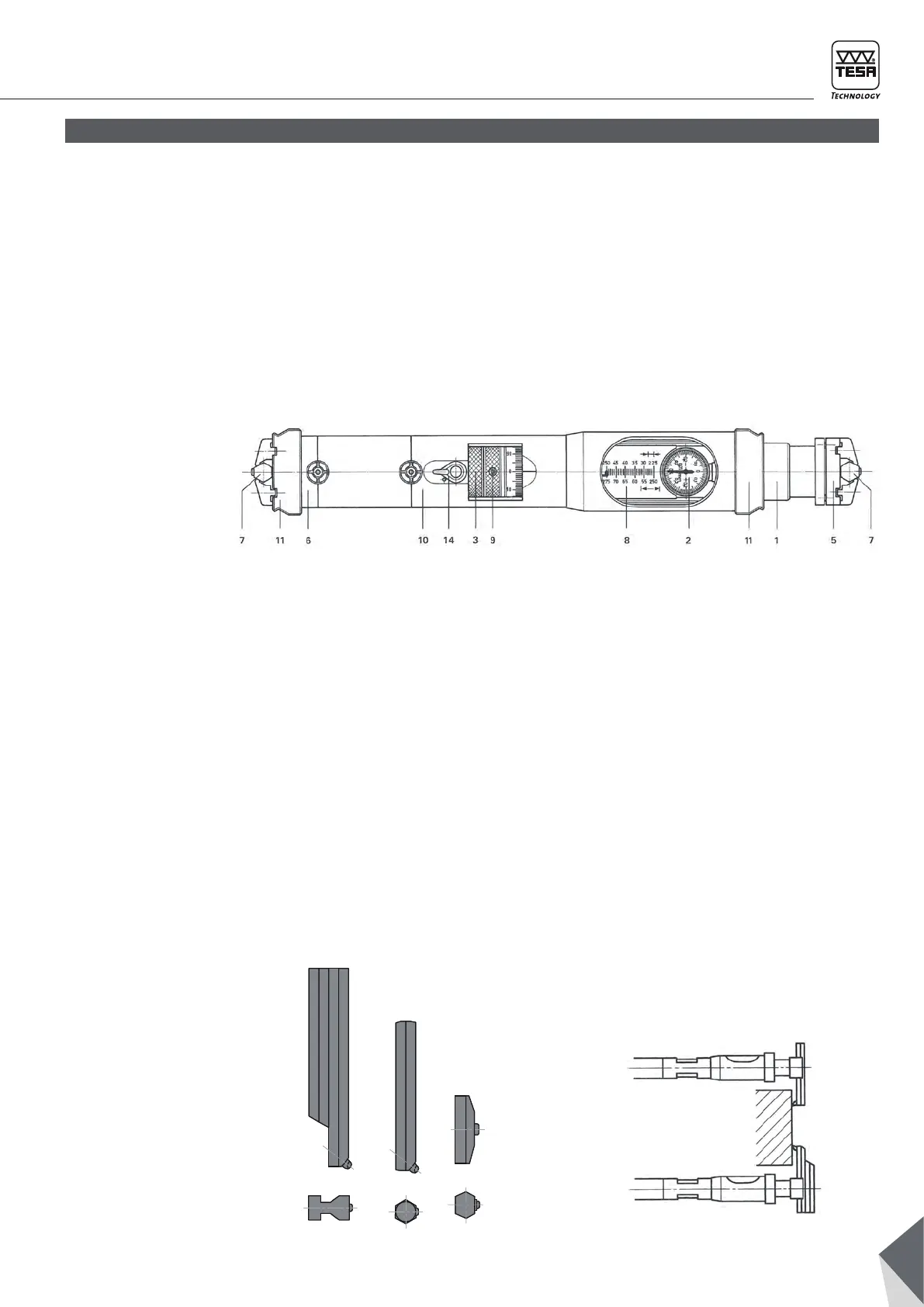

La tête de palpage (1) de l'élément de mesure est
guidée par des paliers à billes. Le mouvement de
cette partie mobile est transmis à l'indicateur (2),
par l'intermédiaire d'un système antichoc. La vis
micrométrique au pas de 1 mm et de 25 mm de
capacité, amène la tête de palpage en contact avec
l'objet à mesurer (8). Son tambour (3) indique
la cote effective. Aux extrémités de l'élément se
trouvent la butée mobile (5) et la butée fixe (6), por-
teuse des touches de mesure (7).
L'UNIMASTER se prête aux mesures intérieures à
partir de 250 mm et aux mesures extérieures dès
225 mm. Pour l'adaptation, on tourne la vis placée
sur la tête de palpage, ce qui inverse le sens d'action
du ressort donnant la force de mesure. Les touches
de mesure, de profil hexagonal, sont maintenues
par des mâchoires, ce qui permet de les fixer à la
hauteur donnée par le genre de mesures à effectuer.
1 GÉNÉRALITÉS
Pour la mesure, l'élément est étalonné séparé-
ment à l'aide de la jauge livrée avec l'UNIMASTER
et complété ensuite par les rallonges nécessaires.
Par un palpage dans les deux sens, on recherche le
point de rebroussement tout en observant les mou-
vements de l'aiguille de l'indicateur. Pour détermi-
ner la cote effective, il suffit d'amener, à l'aide du
tambour divisé, l'aiguille au point zéro et de lire la
valeur sur ce tambour.
Assemblées à la longueur voulue, les rallonges for-
ment avec l'élément un ensemble stable et rigide.
Chaque rallonge est composée d'un tube de pro-
tection et d'une tige étalon, montée sur paliers.
Les extrémités des tubes sont parallèles et celles
des tiges étalon (l'une plate et l'autre sphérique)
sont protégées par des plaquettes en métal dur.
Le contact parfait entre tiges et système micromé-
trique est assuré par des ressorts.
L'équipement standard comporte trois paires de
touches de mesure, toutes équipées de goupilles
en métal dur:
– Touches pour mesures intérieures avec point de
contact sphérique, centré dans l'axe de l'instru-
ment.
– Touches pour mesures intérieures et extérieures,
avec point de contact décentré, pour profon-
deurs de mesure jusqu'à 60 mm.
– Touches pour mesures extérieures, à corps ren-
forcé, permettant des mesures jusqu'à 85 mm
de profondeur. Autres touches sur demande.
Fig. 1.
Fig. 2. Fig. 3.
