UNIMASTER
5
– Messelement auf den Wert 250 mm der unteren
Skale einstellen; Messtrommel (3) drehen.
– Einstellschraube (9) lösen.
– Messelement in das Einstellnormal legen; bewe-
glichen Messanschlag (5) dabei in das Gerät
hineindrücken.
– Beweglichen Messanschlag loslassen.
– Messelement auf den Wert 225 mm der oberen
Skale einstellen.
– Einstellschraube (9) lösen.
– Messelement auf das Einstellnormal legen,
beweglichen Messanschlag (5) dabei aus
dem Gerät herausziehen. Falls notwendig sind
Zwischenstücke zwischen Messelement und
Einstellnormal zu legen.
Anmerkung: Messeinsätze nach dem Nulleinstellen nicht mehr abnehmen oder verschieben !
3 NULLEINSTELLUNG DES MESSELEMENTES
– Umkehrpunkt ermitteln und Messuhr (2) mittels
Trommel (3) auf Null stellen.
– Spannhebel (14) anziehen.
– Messtrommel (4) gemäß auf Einstellnormal ein-
graviertem Wert einstellen.
– Einstellschraube (9) festziehen.
– Nulleinstellung kontrollieren.
– Beweglichen Messanschlag (5) loslassen.
– Umkehrpunkt ermitteln und Messuhr (2) mittels
Trommel (3) auf Null stellen.
– Spannhebel (14) anziehen.
– Messtrommel (4) gemäß auf Einstellnormal ein-
graviertem Wert einstellen.
– Einstellschraube (9) festziehen.
– Nulleinstellung kontrollieren.

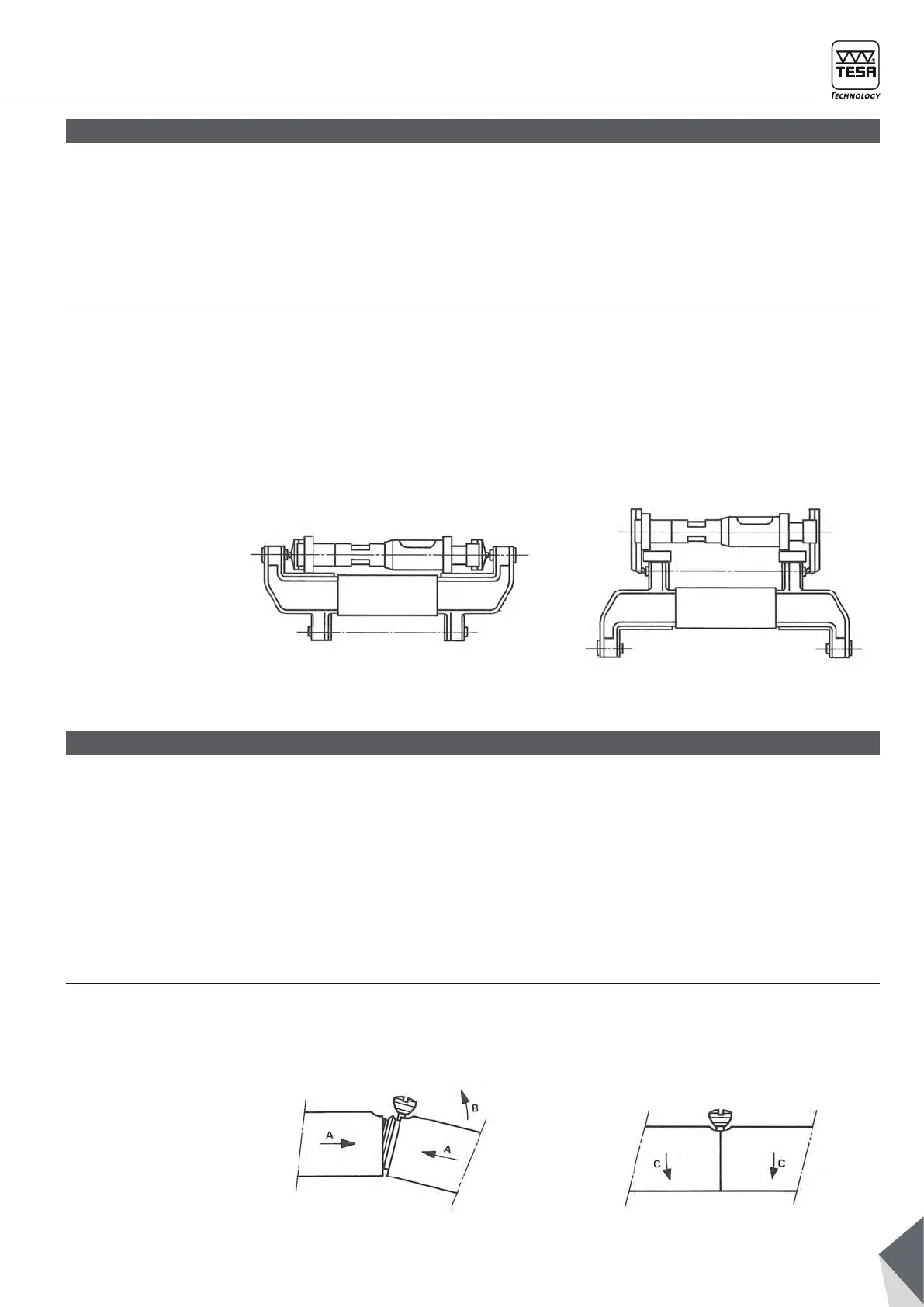

Abb. 9. Abb. 10.
3.1
Innenmessung
(Abb.9)
3.2
Außenmessung
(Abb.10)
Messgerät nie auf beweglichen Messanschlag stel-
len.
Die kurzen Verlängerungen immer nächst dem
Messelement ansetzen.
– Sprengmutter (12) lösen.
– Kontaktflächen reinigen.
– Sprengmutter (12) der Verlängerung mit der
entsprechenden Aussparung des Gegenstückes
ausrichten.
Niemals zwei Sprengmuttern zur gleichen Zeit lösen.
4 VERLÄNGERUNGEN
– Verlängerung schräg an das Gegenstück anle-
gen und durch Druck in Richtung A und durch
Schwenkbewegung in Richtung B einklinken
(Abb. 11).
– Sprengmutter (12) leicht anziehen, jedoch nicht
blockieren.
– Nächste notwendige Verlängerung anfügen.
– Beide Stützflansche (11) durch Auflegen auf eine
ebene Unterlage parallel ausrichten.
– Alle Sprengmuttern festziehen.
– Sprengmutter (12) lösen.
– Durch Abkippen in Richtung C Verlängerung
ausklinken (Abb. 12).
Abb. 11. Abb. 12.
4.1
Ansetzen der
Verlängerungen
4.2
Trennen der
Verlängerungen
