TESA HEXAGON UNIMASTER - Assemblage de Lélément de Mesure

UNIMASTER
4
– Nettoyer les surfaces de contact de l'élément de
mesure et de la butée fixe.
– Desserrer l'écrou (12) pour libérer la bague/res-
sort (13). Utiliser le tournevis spécial.
– Placer l'écrou de serrage en face de l'encoche
de l'élément de mesure (10), incliner la butée
fixe et assembler les deux pièces en effectuant
une pression en direction A et un mouvement en
direction B (Fig. 5).
– Aligner les deux blocs supports (11) parallèles
en posant l'instrument sur une surface plate
(Fig. 6), resserrer l'écrou (12).
2 ASSEMBLAGE DE L'ÉLÉMENT DE MESURE
– Adapter le sens de mesure de l'élément de
mesure en enlevant la touche de mesure de la
butée mobile (5) et en tournant la vis d'inversion
(Fig.7)
• Mesure intérieure: tourner la vis d'inversion
à droite.
• Mesure extérieure: tourner la vis d'inversion
à gauche.
– Monter les touches de façon à ce que les points
de contact soient aussi près que possible de
l'axe de l'instrument (Fig.8). Bloquer les brides
de fixation (15).

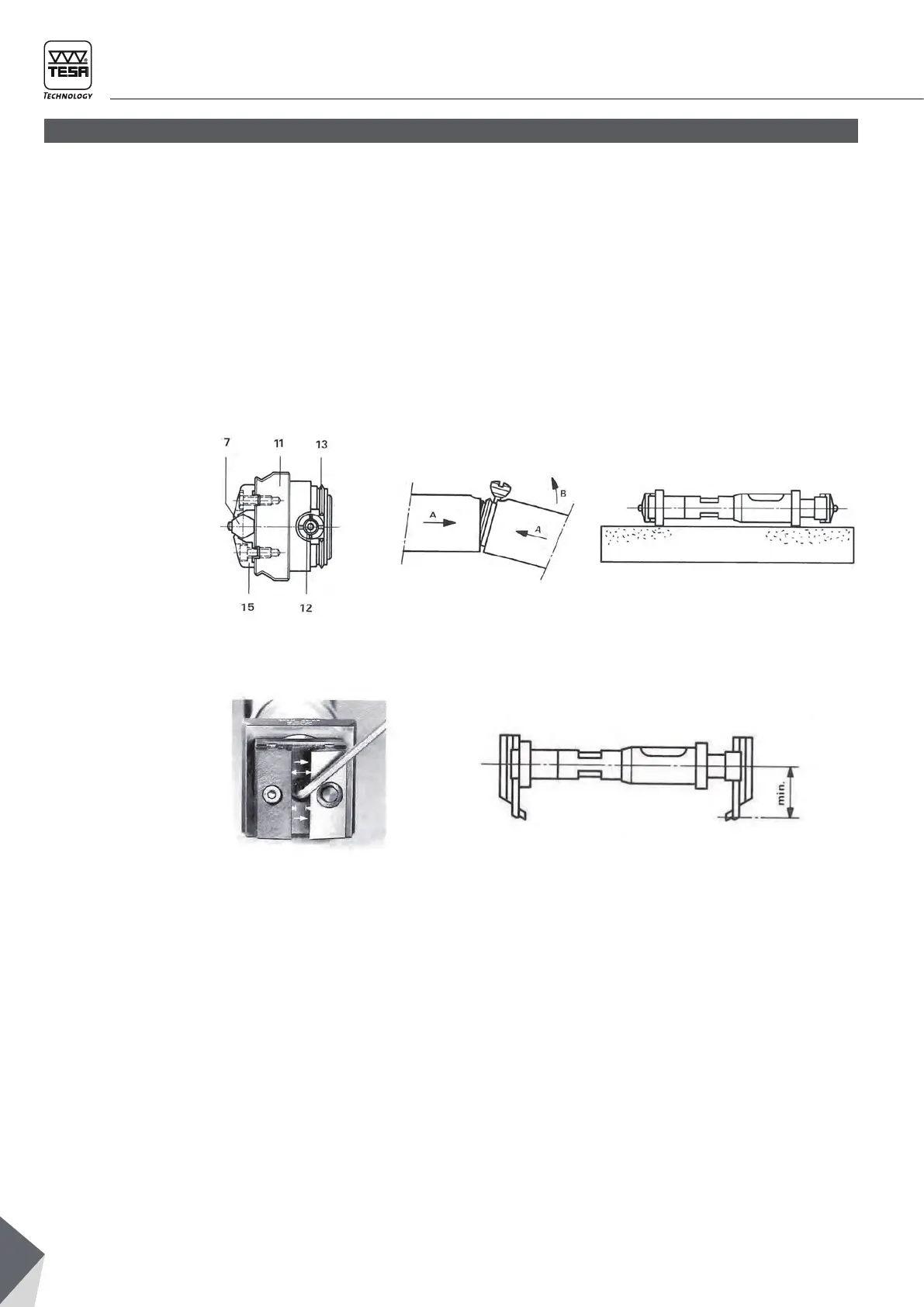

Fig. 4. Fig. 5. Fig. 6.
Fig. 7. Fig. 8.
