Die Aufhängewinkel erleichtern die Halterung des
Instrumentes während der Messung.
– Spannbriden (16) an die Stützflansche
schrauben, Aufhängewinkel (17) befestigen.
– Aufhängewinkel so einstellen, dass der UNIMAS-
TER sich in einer optimalen Stellung befindet
(Abb. 13).
6 GEBRAUCH DER AUFHÄNGEWINEKL
Um eine zu hohe, die Messsicherheit beein-
trächtigende Reibung zwischen Messgerät und
Werkstück zu vermeiden, können Rollen zwischen
Werkstück und Aufnahmewinkel gelegt werden.

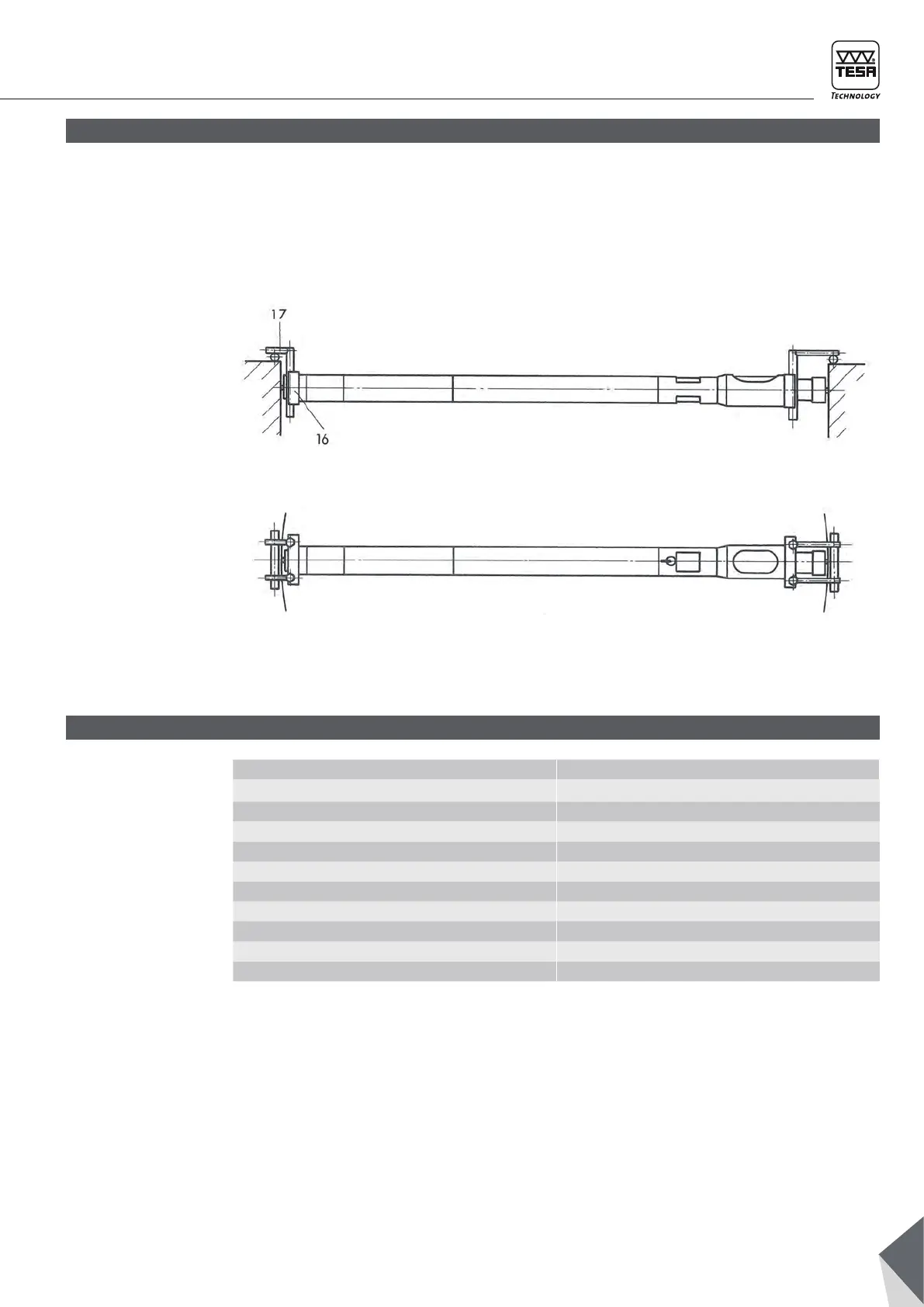

Abb. 13.
7 FABRIKATIONSTOLERANZEN
Messelement max. ± 5 µm
Verlängerung von 25 mm 0,7 µm
Verlängerung von 50 mm 1 µm
Verlängerung von 75 mm 1,2 µm
Verlängerung von 100 mm 1,5 µm
Verlängerung von 125 mm 1,5 µm
Verlängerung von 150 mm 2 µm
Verlängerung von 300 mm 3,5 µm
Verlängerung von 450 mm 4,5 µm
Verlängerung von 600 mm 6,5 µm
Verlängerung von 1000 mm 10,5 µm
