UNIMASTER
6
– Définir à l'aide du tableau au chapitre 7 de la
page 7, le nombre et la longueur des rallonges
nécessaires à la mesure et les assembler selon
le chapitre 4.
– Régler la valeur grossière sur l'échelle millimé-
trique avec le tambour (3).
– Poser l'UNIMASTER sur la pièce à mesurer.
5 MESURE
Amener l'aiguille de l'indicateur au point zéro,
par déplacement du tambour (4) et en recher-
chant le point de rebroussement.
– Déterminer la valeur de mesure. Celle-ci est
composée de la longueur des rallonges, de la va-
leur indiquée sur l'échelle millimétrique et celle
indiquée sur le tambour de mesure.
Lorsque les points de contact sont placés dans
l'axe de l'instrument, la mesure avec l'UNIMASTER
est conforme au principe d'Abbe:
– L'axe de référence et l'axe de mesure sont les
mêmes.

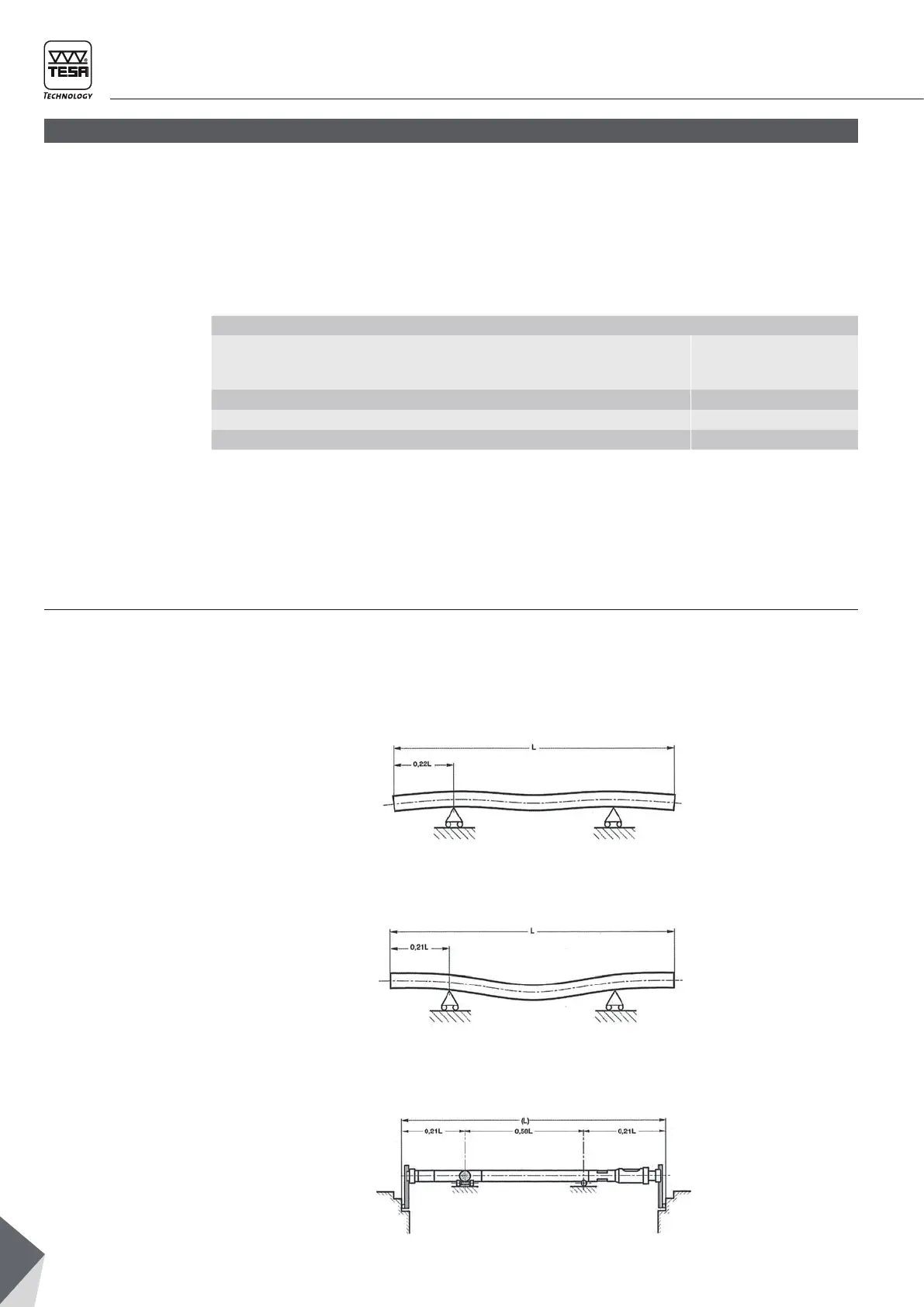

Pour les mesures horizontales supérieures à
1000 mm, l'utilisation des galets d'appui permet de
limiter les erreurs dues à la pesanteur. L'UNIMAS-
TER se déforme sous l'effet de son poids propre.
Points Bessel :
Points Airy:
Maintient de l'instrument le plus linéaire possible.
Maintient le parallélisme des deux touches de
mesure. Pour une meilleure précision de la mesure,
nous conseillons l'appui aux points d'Airy.
Exemple
Longueur des rallonges 150 mm
300 mm
600 mm
Lecture sur l'échelle millimétrique 237 mm
Lecture sur le tambour de mesure 0,54 mm
Valeur de la mesure 1287,54 mm
5.1
Mesures avec
les touches de contact
déportées
5.2
Utilisation des Galets
d'appui
(option N° 1160001)
Cette disposition idéale n'est plus possible si les
points de contact sont déportés. L'écart qui résulte
de cette mesure en porte-à-faux est plus important
en cas de mesure horizontale qu'en cas de mesure
verticale
Par le choix approprié des points d'appui des ga-
lets, l'utilisateur peut, considérablement diminuer
les erreurs engendrees par ces déformations.
