OPERATING MANUAL TW63 MOUNTING THE MACHINE
ThyssenKrupp Aufzugswerke GmbH

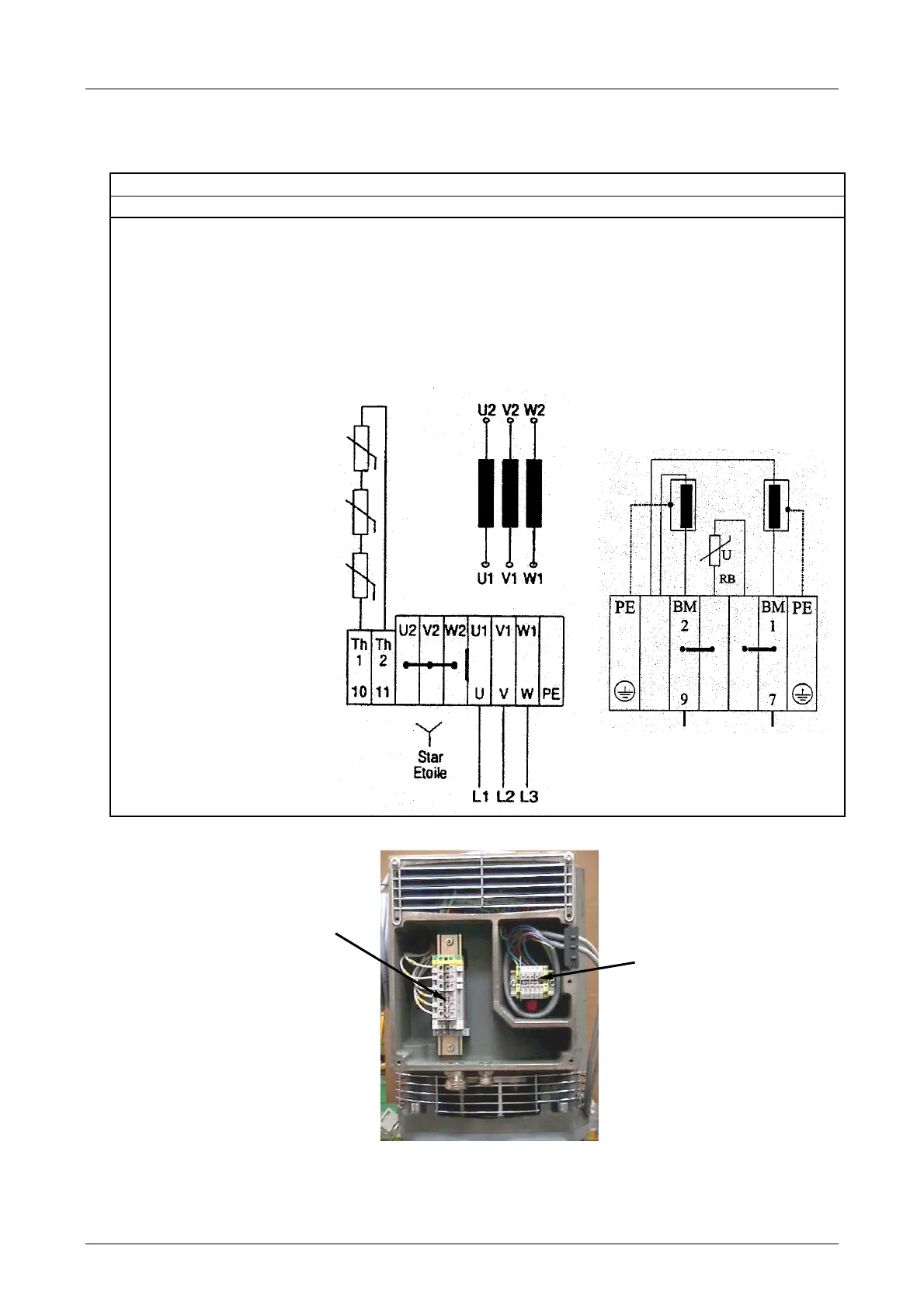

5.2 Terminal connecting plan for DEE motor and magnetic clamps
Anschlussplan = terminal connection plan = schéma de raccordement
Anschlusskasten Motor / terminal box motor / Boîte à bornes du moteur
Klemmenleiste
Terminal block
Réglette de raccordement
DEE 132 / 140
ACHTUNG! - N.B. - ATTENTION !
An den Klemmen der Kaltleiter
keine Spannung größer als 2,5V
anlegen!
Do not apply more than 2.5V at the
terminals of the PTC thermistors!
Ne pas appliquer de tension
supérieure à 2,5V aux bornes des
résistances PTC !
Kaltleiter
PTC thermistors
Résistances PTC
N BM
Magnetic clamp
connection
Motor connection
Fig. 5.2.1
27
09-2012
