Titan Performance Series User Manual

26 Performance Series 560e
E
Descripción del aparato Puesta en servicio
3.5 Datos técnicos
Tensión
220~240VAC,50/60Hzo
100~120VAC,50/60Hz
Consumo de corriente máx.
220~240VAC 4,5 A
100~120VAC 12 A
Cable de conexión
Página 64
Potencia consumida
1035 Watt
Presión de servicio máx.
221 bar (22,1 MPa, 3200 PSI)
Intensidad volumétrica a 120 barios (12 MPa) con agua
2,0l/min
Tamaño de boquilla máx.
0,021 inch (pulgada) – 0,53 mm
Temperatura máx. del material de recubrimiento
43°C
Viscosidad máx.
20.000 MPa·s
Peso
17,9 kg
Manguera especial de alta presión
DN6mm,15m,roscadeempalmeM16x1,5
Medidas (L x B x H)
437 x 363 x 416 mm
Altitud
Este equipo funcionará correctamente hasta
2100 m sobre el nivel medio del mar
Vibración
Lapistolapulverizadora no excede los 2,5m/s
2
Nivel de presión sonora máx.
80 dB*
 * Puntodemedida:Distancialateralalaparato1my1,60m
sobre el suelo, 12 MPa (120 barios) presión de servicio, suelo
antiacústico
3.6 Transporte en el vehículo
Asegurar el aparato con medios de sujeción adecuados.
4. Puesta en servicio
4.1 Manguera de alta presión, pistola de
pulverización y aceite separador

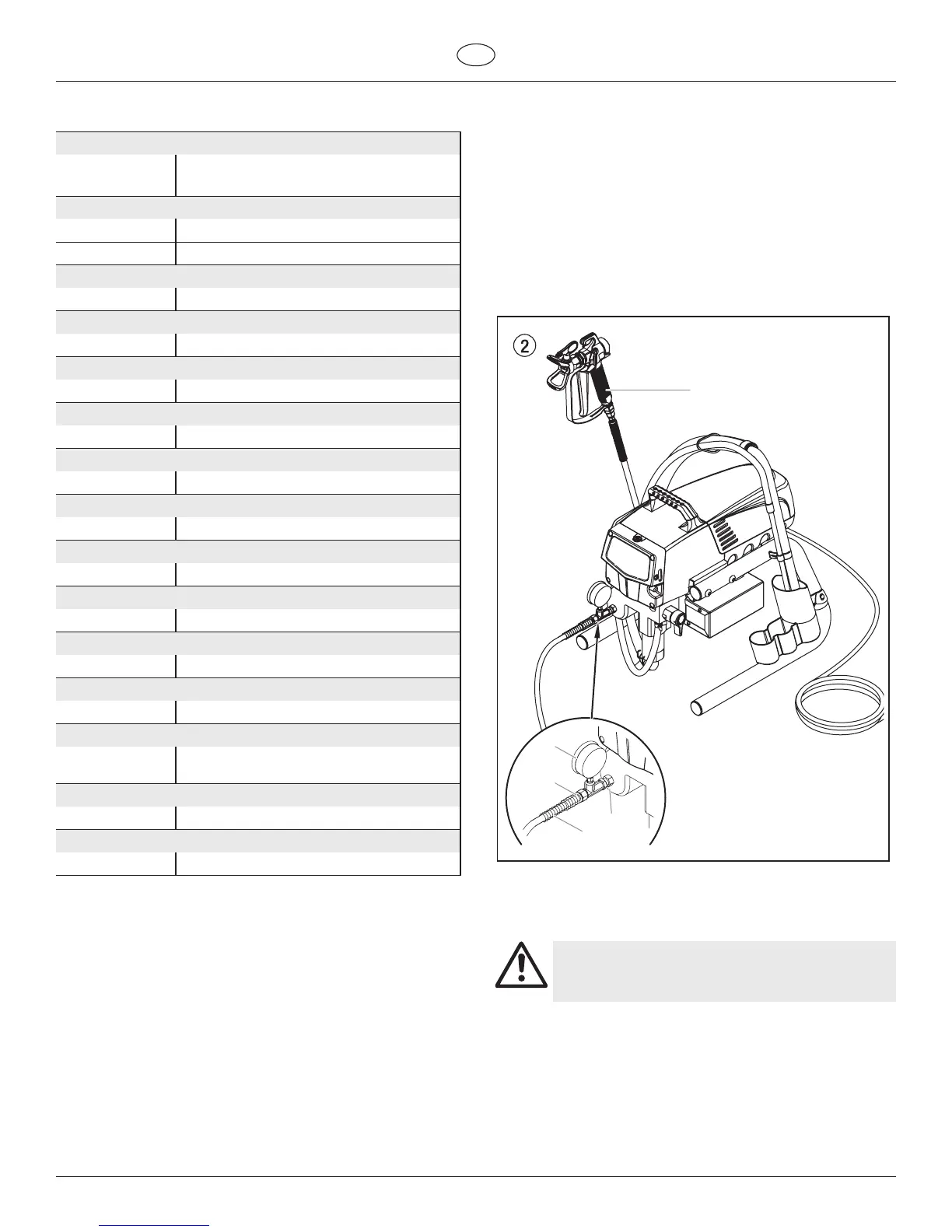

1. Enroscar el manómetro (Fig. 2, Pos. 1) en la salida de material
de recubrimiento (2).
2. Enroscar la manguera de alta presión (3) en el manómetro
combinado (4).
 3. Atornillarlapistoladepulverización(5)conlaboquillaelegida
en la manguera de alta presión.
4. Apretar bien la tuerca tapón en la manguera de alta presión,
para que no salga material de recubrimiento.
5
1
4
2
3
5. Retire la tapa de la copa de aceite con un destornillador para
ranura recta.
6. Llene la copa de aceite con Piston Lube (Fig. 3) hasta que el
indicador de aceite (6) muestre que está llena.
Atención
El Piston Lube evita el des gaste excesivo de las
empaquetaduras.
7. Reemplace la tapa de la copa de aceite.
8. Presione el botón de aceite 2 a 5 veces para cebar el aceitero.
Presioneunavezporcadaochohorasdeusoparalubricarla
sección de líquido.
Uncontrolled Copy
