Reparaciones en el aparato
8. Limpiar la caja de escala cromática (2).
 9. Untarlaempaquetadurasuperior(7)ylasempaquetaduras
inferiores (8) con grasa de máquinas.

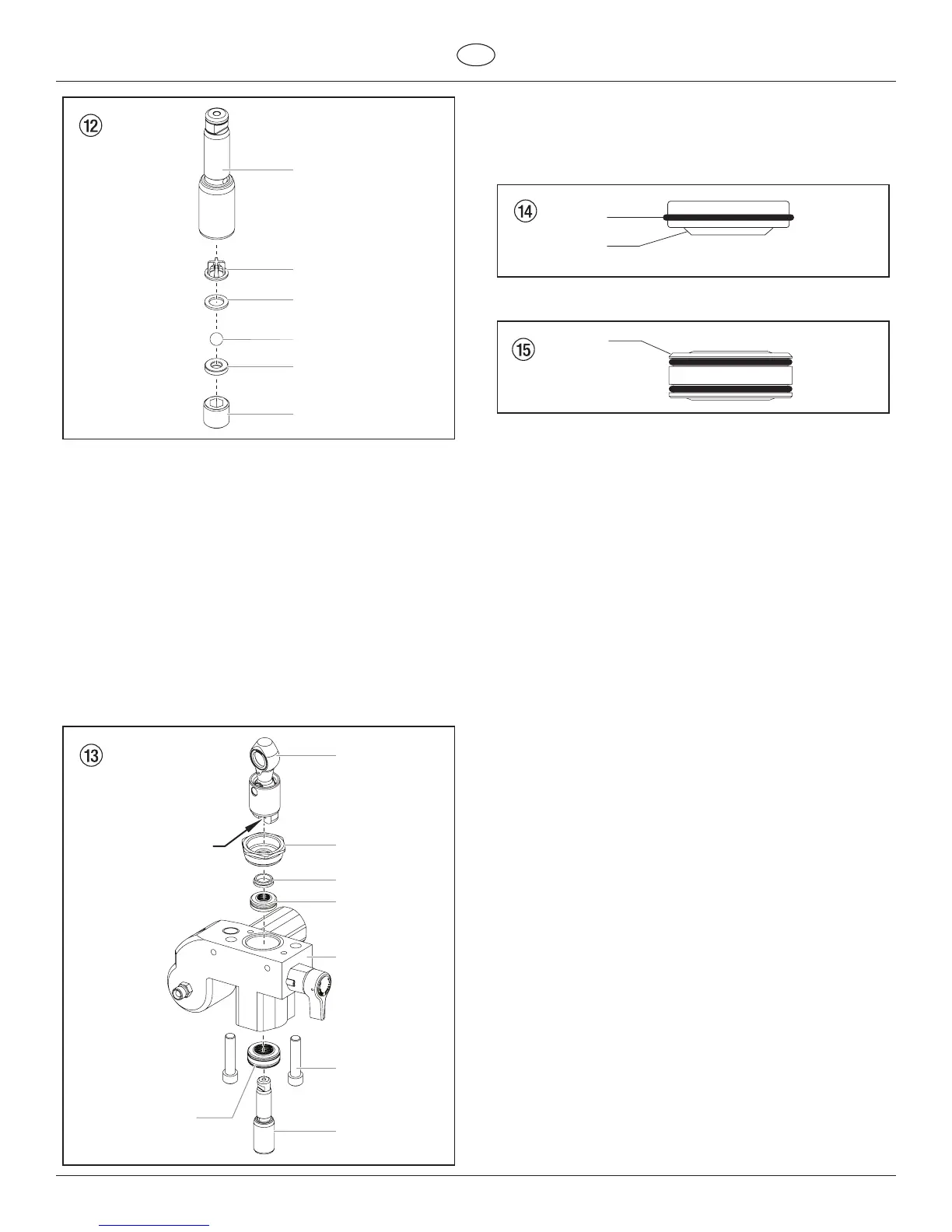

10. Colocar la empaquetadura superior (Fig. 14) con anillo tórico
(1) y labio saliente (2) hacia abajo.
1
2
11. Inserte la empaquetadura inferior (Fig. 15) con el borde
biselado (1) mirando hacia arriba.
1
12. Colocar la guía de pistón (Fig. 13, Pos. 6) en la tuerca guía (6).
Enroscar la tuerca guía (6) en la caja de escala cromática (2) y
apretarla a mano.
 13. Deslizarlaherramientademontaje(empaquetadurasde
recambio en el volumen de suministro) desde arriba en el
pistón.
 14. Untarlaherramientademontajeyelpistón(3)congrasade
máquinas.
15. Introducir el pistón (3) desde abajo en la caja de escala
cromática (2) a través de las empaquetaduras inferiores (8).
Dar golpes suaves con un martillo de goma por abajo del
pistón(3),hastaqueaparezcaporencimadelacajadeescala
cromática.
16. Retirar la herramienta de montaje del pistón (3).
17. Apretar con llave ajustable por rodillo sin n la tuerca guía (5)
con cuidado.
18. Deslice la parte superior del pistón (3) dentro de la ranura en T
(9)delconjuntodeslizante(4).
19. Coloque el colector de la bomba (2) debajo del alojamiento
de la unidad de engranajes y tire hacia arriba hasta que quede
apoyado contra dicho alojamiento.
20. Fijar la caja de escala cromática (2) en la caja de engranajes.
21. Atornillar la caja de escala cromática (2) en la caja de
engranajes rmemente.
 22. Untarcongrasademáquinaselanillotórico(Fig.11,Pos.6)
entre la caja de escala cromática (2) y la caja de válvula de
admisión. Atornillar la caja de válvula de admisión en la caja
de escala cromática.
23. Inserte el codo en el conjunto de sifón hasta el fondo de la
carcasadelvástagoimpulsor.Presionelaabrazaderade
retención hacia arriba hasta la ranura dentro de la carcasa de
la válvula de retención para jar el conjunto de sifón en su
lugar. Coloque el tubo de retorno sobre su conexión y fíjelo
conlaabrazadera.
24. Montar la tapa frontal.
11
10
12
13
9
8
11.3 Empaquetaduras
1. Desmontar la caja de válvula de admisión conforme a los
pasos en capítulo 11.2, página 32.
 2. Noesnecesariodesmontarlaválvuladeescape.
 3. Desenroscarlosdostornillosdecabezacilíndrica(Fig.13,Pos.
1)conundestornilladorparatornillosdecabezahexagonalde
3/8 pulgadas de la caja de escala cromática (2).
4. Deslice el caja de la bomba (2) y el pistón (3) hacia delante
hasta que éste último salga de la ranura en T (9) del conjunto
deslizante(4).
 5. Deslizarelpistón(3)haciaabajo,fueradelacajadeescala
cromática (2).
6. Desenroscar la tuerca guía (5) de la caja de escala cromática
(2) y quitar la guía del pistón (6).
7. Quitar la empaquetadura superior (7) y las empaquetaduras
inferiores (8) de la caja de escala cromática (2).
4
5
7
8
6
2
1
3
9
