Reparaçõesnaunidade

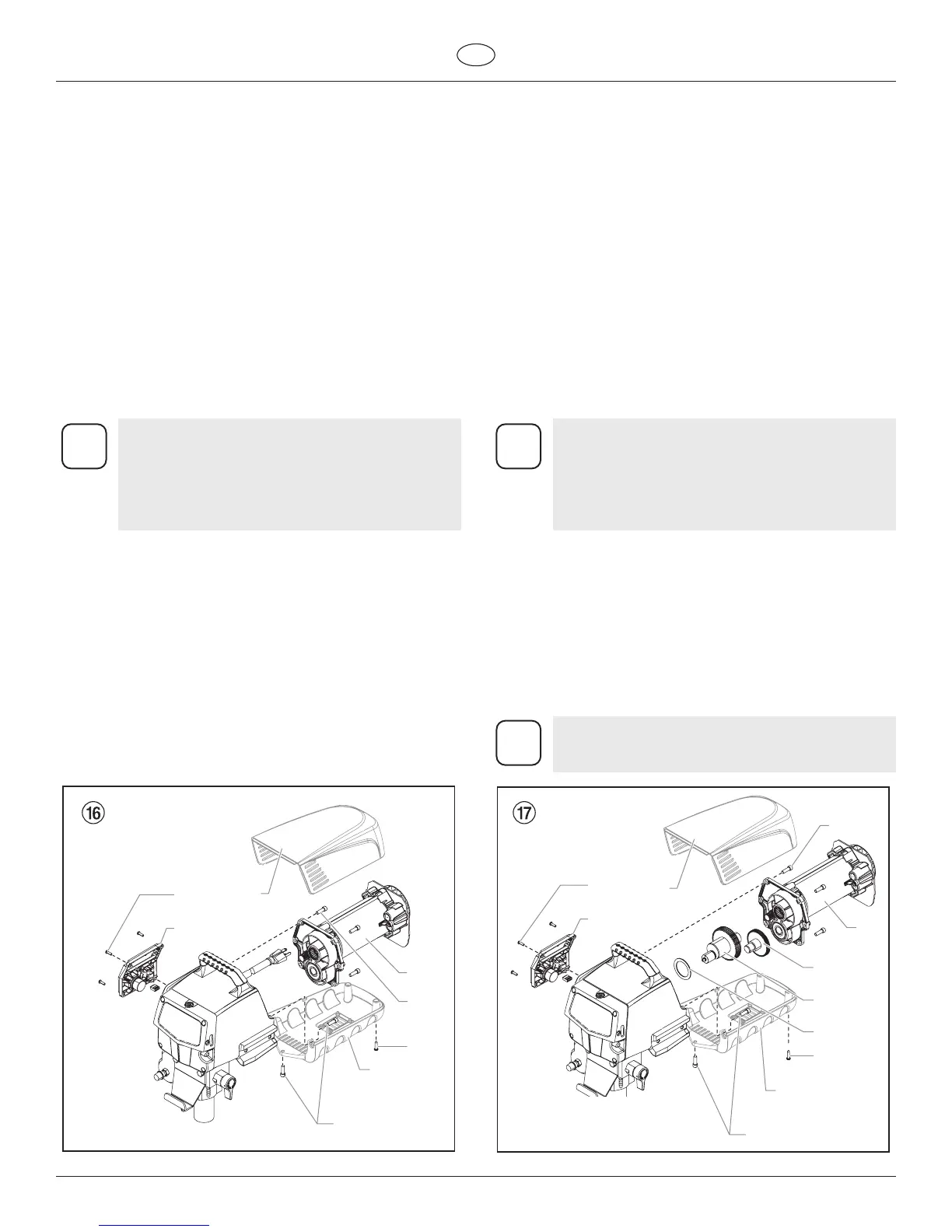

11.4 Substituir o conjunto do motor
 1. Abraaválvuladedescarga,posiçãodaválvulaESCORVAR(k
circulação), desligue a unidade (OFF) e desconecte o cabo de
alimentação.
2. Solte e remova os dois parafusos da tampa do motor (1).
Remova a tampa do motor (2).
 3. Solteeremovaostrêsparafusosdaproteçãoinferior(3).
Remova a proteção inferior (4).
 4. Natraseiradomotor,desconecteooquevemdo
potenciómetro e o o que vem do transdutor. Desconecte
tambémosdoisosquevêmdaplacadopaineldecontrolo
(consulte o esquema elétrico, secção 11.7).
5. Remova os quatro parafusos de montagem (5) do painel
de controlo. Puxe para trás o painel de controlo (6) para ter
acesso à placa do painel de controlo.
 6. Naplacadopaineldecontrolo,desconecteosdoisosque
vêmdomotor(consulteoesquemaelétrico,secção11.7).
7. Solte e remova os quatro parafusos de montagem do motor (7).
8. Retire o motor (8) do alojamento da bomba.
i
Se o motor não se deslocar do alojamento da bomba:
 • Removaaplacadeproteçãofrontal.
 • Comummacetedeborracha,batacom
cuidado na parte da frente do eixo de
manivela do motor que se prolonga através
do conjunto do mecanismo deslizante.
9. Com o motor removido, inspecione se as engrenagens no
alojamentodabombatêmdanosoudesgasteexcessivo.
Substitua as engrenagens, se for necessário.
10. Instale o novo motor (8) no alojamento da bomba.
11. Fixe o motor com os quatro parafusos de montagem (7) do
motor.
 12. Volteaconectarosos(consulteoesquemaelétrico,secção
11.7).
13. Coloque o painel de controlo (6) no alojamento da bomba e
xe-o com os quatro parafusos de montagem do painel de
controlo.
 14. Volteacolocaraproteçãoinferior(4).Fixecomostrês
parafusos da proteção inferior (3).
 15. Deslizeatampadomotorsobreomotor(2).Fixeatampado
motor com os dois parafusos da tampa do motor (1).
8
7
1
4
3
2
6
5
11.5 Substituir as engrenagens
 1. Abraaválvuladedescarga,posiçãodaválvulaESCORVAR(k
circulação), desligue a unidade (OFF) e desconecte o cabo de
alimentação.
2. Solte e remova os dois parafusos da tampa do motor (1).
Remova a tampa do motor (2).
 3. Solteeremovaostrêsparafusosdaproteçãoinferior(3).
Remova a proteção inferior (4).
 4. Natraseiradomotor,desconecteooquevemdo
potenciómetro e o o que vem do transdutor. Desconecte
tambémosdoisosquevêmdaplacadopaineldecontrolo
(consulte o esquema elétrico, secção 11.7).
5. Remova os quatro parafusos de montagem (5) do painel
de controlo. Puxe para trás o painel de controlo (6) para ter
acesso à placa do painel de controlo.
 6. Naplacadopaineldecontrolo,desconecteosdoisosque
vêmdomotor(consulteoesquemaelétrico,secção11.7).
7. Solte e remova os quatro parafusos de montagem do motor (7).
8. Retire o motor (8) do alojamento da bomba.
i
Se o motor não se deslocar do alojamento da bomba:
 • Removaaplacadeproteçãofrontal.
 • Comummacetedeborracha,batacom
cuidado na parte da frente do eixo de
manivela do motor que se prolonga através
do conjunto do mecanismo deslizante.
 9. Inspecioneseaengrenagemdoinduzidonaextremidadedo
motor tem danos ou desgaste excessivo. Se a engrenagem
estiver totalmente gasta, substitua o motor todo.
10. Remova e inspecione se a engrenagem de 2º andar (9) tem
danos ou desgaste excessivo. Substitua, se for necessário.
11. Remova e inspecione se o conjunto da engrenagem e
manivela(10)têmdanosoudesgasteexcessivo.Substitua,se
for necessário.
 12. Volteamontarabombainvertendoospassosacimadescritos.
Ao montar de novo, certique-se de que a arruela de encosto
(11) está na posição adequada.
i
Volte a encher a caixa de engrenagem no alojamento
da bomba com cinco onças (148 ml) de Lubriplate
(P/N 314-171).
8
7
1
4
11
10
9
3
2
6
5
