Titan Performance Series User Manual

30 Performance Series 560e
E
Limpiezadelaparato(puestafueradeservicio)

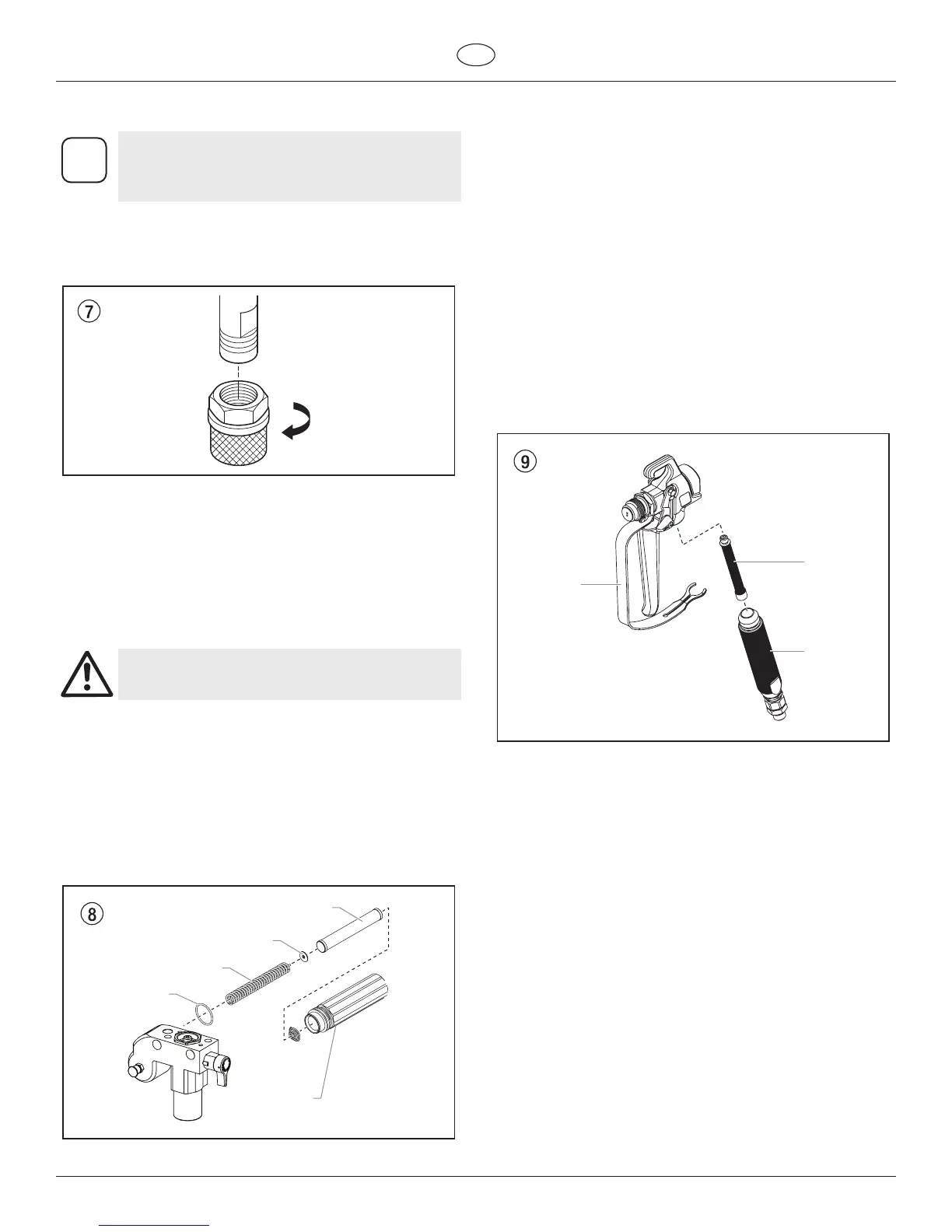

8.2 Filtro de aspiración
i
Un ltro de aspiración limpio garantiza siempre
máxima cantidad transportada, presión
de pulverización constante y un correcto
funcionamiento del aparato.
1. Destornillar el ltro (Fig. 7) del tubo de aspiración.
2. Limpiar o cambiar el ltro.
Ejecutarlalimpiezaconunpincelduroyelrespectivoagente
limpiador.
8.3 Limpieza del ltro de alta presión
Limpiar el cartucho de ltro con regularidad.
Unltrodealtapresiónsuciouobstruidodalugaraunaproyección
delpulverizadodecienteounaboquillaobstruida.
1. Girar el mando regulador de presión a mínima presión.
2. Abrir la válvula de descarga, posición de válvula
PRIME ( k circulación).
3. Desconectar el equipo OFF (DES).
Extraer la clavija de red de la caja de enchufe.
4. Desenroscar la caja de ltro (Fig. 8, Pos. 1) con llave de cinta
abrazadora.
5. Extraer el cartucho de ltro (2) del resorte de apoyo (3).
 6. Limpiartodaslaspiezasconagentelimpiadorapropiado.Sies
necesario, cambiar el cartucho de ltro.
7. Comprobar el anillo tórico (4), sustituirlo si es necesario.
8. Colocar la arandela de apoyo (5) en el resorte de apoyo (3).
Deslizarelcartuchodeltro(2)sobreelresortedeapoyo.
9. Atornillar la caja de ltro (1) y apretarla con llave de cinta
abrazadorahastaeltope.
1
4
3
2
5
8.4 Limpieza de la pistola de pulveri zación Airless
 1. LavarelinteriordelapistoladepulverizaciónAirlessabaja
presión de servicio con agente limpiador adecuado.
2. Limpiar a fondo la boquilla con agente limpiador detergente
adecuado, de manera que no quede ningún resto de material
de recubrimiento.
 3. LimpiarafondolapistoladepulverizaciónAirlessporfuera.
Filtro enchufable en la pistola de pulverización Airless
Desmontaje (Fig. 9)
 1. Tirarelestriboprotector(1)confuerzahaciaadelante.
 2. Destornillarlaempuñadura(2)fueradelacarcasadelapistola.
Extraer el ltro enchufable (3).
3. Sustituir el ltro enchufable obstruido o defectuoso.
Montaje
1. Meter el ltro enchufable (3) con el cono más largo en la
carcasa de la pistola.
 2. Atornillaryapretarlaempuñadura(2)enlacarcasadelapistola.
3. Encajar el estribo protector (1)
1
2
3
