Titan Performance Series User Manual

Performance Series 560e 55
P
 Reparaçõesnaunidade

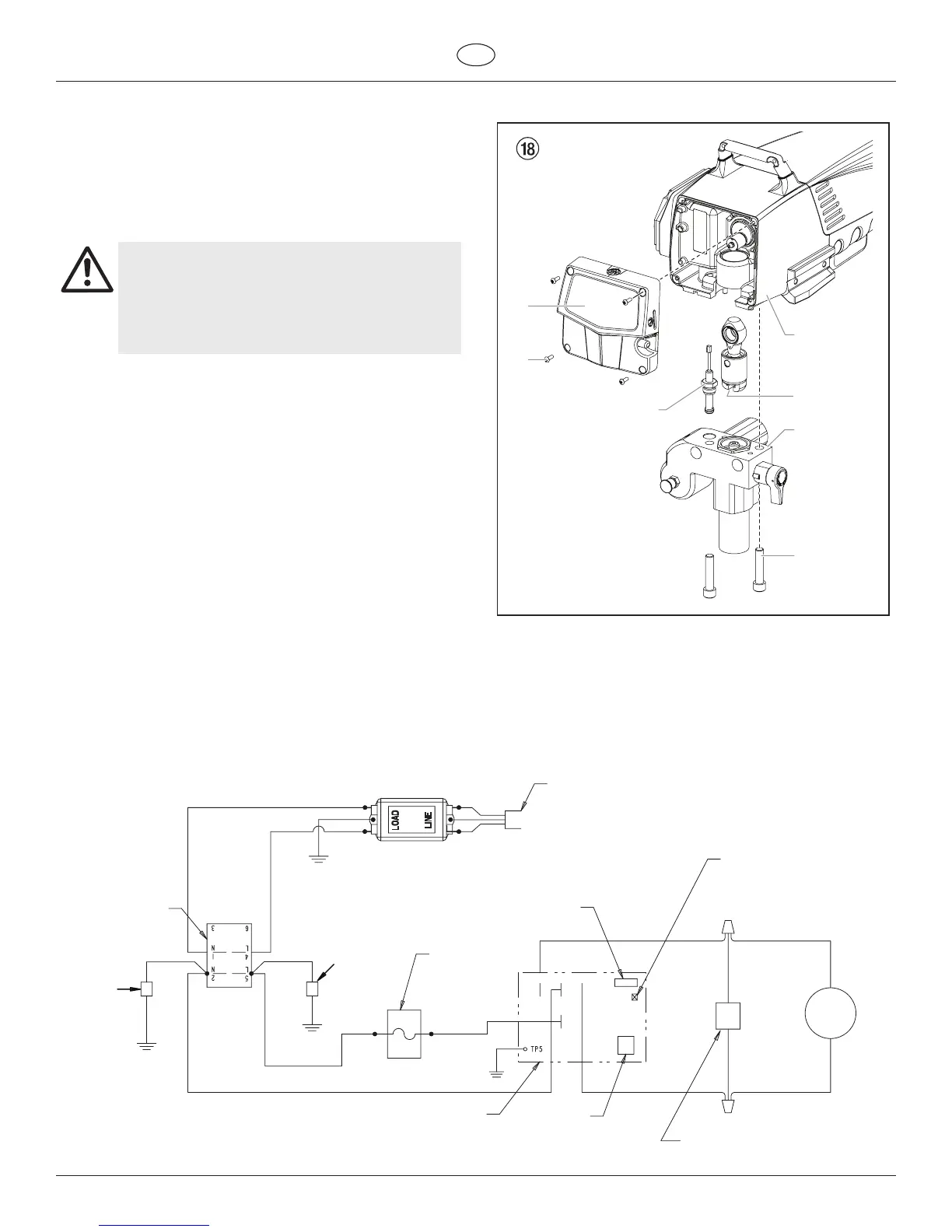

11.6 Substituir o transdutor
1. Solte e remova os quatro parafusos da tampa frontal (1).
Remova a cobertura frontal (2).
 2. Pareopulverizadornomdomovimentoparaqueopistão
que na sua posição mais baixa.
 3. Abraaválvuladedescarga,posiçãodaválvulaESCORVAR(k
circulação), desligue a unidade (OFF) e desconecte o cabo de
alimentação.
Antes de proceder, certique-se de que a pressão
foi toda libertada do sistema (ver passo 3, em cima).
Adicionalmente, siga todas as outras advertências
de forma a reduzir o risco de ferimentos causados
por injeção, ao mover as peças, ou por choque
elétrico. Desconecte sempre o pulverizador antes de
efetuar a manutenção!
4. Incline a bomba para trás para obter um fácil acesso à secção
de uido.
 5. Comumachavesextavada3/8”,solteeremovaosdois
parafusos de montagem do bloco da bomba (3).
6. Puxe o bloco da bomba para baixo aproximadamente 1,27 cm
do alojamento da bomba (4) para o transdutor (5) car livre.
 7. Deslizeoblocodabomba(6)eahastedopistãoparaa
frente até a haste do pistão car fora da ranhura em T (7) no
conjuntodomecanismodeslizante.
8. Retire cuidadosamente o o do transdutor do alojamento da
bomba até a conexão ao jumper do transdutor car exposta.
Desconecte o o do jumper do transdutor (consulte o
esquema elétrico na secção 11.7).
9. Com uma chave inglesa, remova o conjunto do transdutor (5)
do bloco da bomba (6).
10. Enrosque o novo conjunto do transdutor no bloco da bomba.
Aperte rmemente com uma chave inglesa.
11. Conecte o novo o do transdutor no jumper do transdutor
(consulte o esquema elétrico na secção 11.7).
 12. Volteamontarabombainvertendoospassos1-7.
7
4
6
3
2
1
5
11.7 Diagrama de conexão Performance Series 560e
P/N 0522053
P/N 0522052
Castanho
Castanho
Azul
Castanho
Azul
Azul
P/N 0516360
P/N 0516360
Motor
Ve
rmelho (+)
Preto (-)
Vermelho (+)
Preto (-)
Ficha
Filtro de
interferência
electromagnética
Ligação à terra
Ligação
à terra
Ligação
à terra
Preto
Disjuntor
Interruptor
Preto
Conjunto LED
Conjunto
do circuito
impresso
Ligação em
ponte do
transdutor
Condensador
Potenciómetro
Vermelho
BrancoCinzento
Uncontrolled Copy
