Titan Performance Series User Manual

32 Performance Series 560e
E
Mantenimiento Reparaciones en el aparato
10. Mantenimiento
10.1 Mantenimiento general
Elmantenimientodelequipodeberáserrealizadoporelservicio
postventadeTitanunavezalaño.
1. Comprobar los deterioros en las mangueras de alta presión, la
tubería de conexión de aparatos y los conectores.
2. Comprobar el desgaste de la válvula de admisión, la válvula de
escape y el ltro.
10.2 Manguera de alta presión
Comprobar visualmente la eventual presencia de cortes o
desabolladuras en la manguera de alta presión, especialmente en el
paso a la grifería. Las tuercas tapón deben tener giro libre.
Atención
En mangueras de alta presión viejas aumenta el
riesgo de defectos. Titan recomienda sustituir la
manguera de alta presión al cabo de 6 años.
11. Reparaciones en el aparato
Desconectar el equipo OFF (DES).
Antes de toda reparación – extraer la clavija de red la
caja de enchufe.

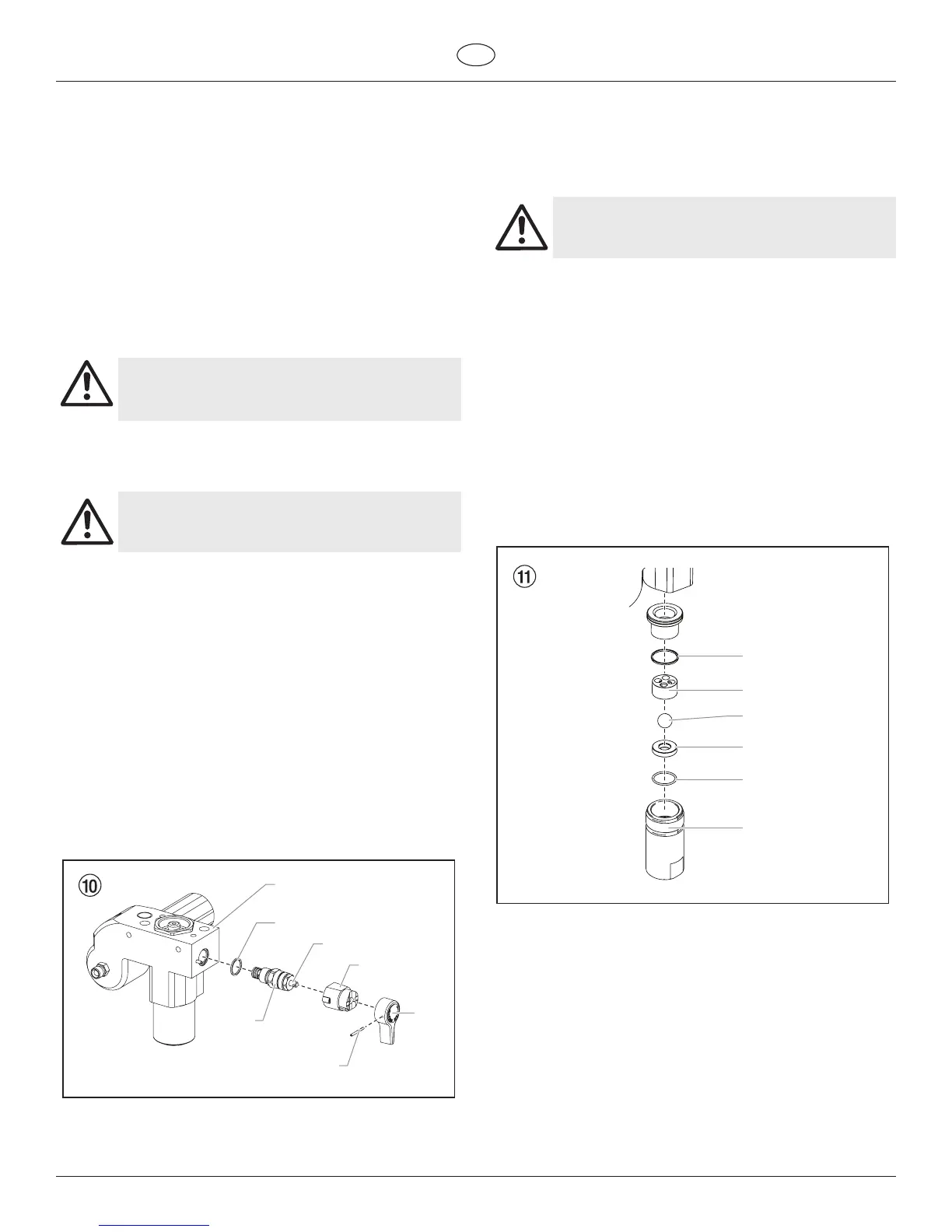

11.1 Válvula de descarga
 1. Quitarconunpunzónde2mmelpasadorcónicohendido
(Fig. 10, Pos. 1) del agarradero de la válvula de descarga (2).
2. Extraer el agarradero de la válvula de descarga (2) y el tope de
arrastre (3).
3. Desenroscar la caja de válvula (4) completa con una llave
ajustable por rodillo sin n.
 4. Vericarelasientocorrectodelajunta(5),luegoenroscar
una nueva caja de válvula (4) completa en la caja de escala
cromática (6). Apretar con llave ajustable por rodillo sin n.
5. Alinear el tope de arrastre (3) en el taladro de la caja de escala
cromática(6).Deslizareltopedearrastreyuntarlocongrasa
de máquinas.
6. Alinear para que el taladro coincida con el eje de válvula (7) y
el agarradero de la válvula de descarga (2).
7. Colocar el pasador cónico hendido (1) y poner el agarradero
delaválvuladedescargaenlaposiciónPRIME/SPRAY.
3
7
4
1
2
6
5
11.2 Válvula de admisión y escape
1. Desenroscar los cuatro tornillos de la tapa frontal, quitar la
tapa frontal.
 2. Conectar(ON)ydesconectar(OFF)elequipo,demodoquela
pistón articulada quede en posición de carrera inferior.
Peligro de contusión – No meter la mano o
alguna herramienta entre las piezas que están en
movimiento.
3. Extraer la clavija de red de la caja de enchufe.
4. Quitar la grapa de sujeción del codo de empalme en la
manguera de aspiración, extraer la manguera de aspiración.
5. Desenroscar la manguera de retorno.
 6. Girarelequipoen90°haciaatrásparapermitirtrabajarmás
fácilmente en la bomba de transporte de material.
7. Desenroscar la caja de válvula de admisión (Fig. 11, Pos. 1) de
la caja de escala cromática.
8. Desmontar la junta inferior (2), la guía de bola inferior (3),
la bola de válvula de admisión (4), el encaje de válvula de
admisión (5) y el anillo tórico (6).
 9. Limpiartodaslaspiezasconagentelimpiadorapropiado.
Comprobar el desgaste de la caja de válvula de admisión (1),
el encaje de válvula de admisión (5) y la bola de válvula de
admisión (4), sustituirlas si es necesario. Si el encaje de válvula
de admisión (5) tiene desgaste por un solo lado, montarlo
volteado.
4
5
6
1
2
3
10. Desenroscar la caja de válvula de escape (Fig. 12, Pos. 8) del
pistón (9) con llave ajustable por rodillo sin n.
11. Desmontar la guía de bola superior (11), arandela (10), la bola
de válvula de escape (12) y el encaje de válvula de escape (13).
 12. Limpiartodaslaspiezasconagentelimpiadorapropiado.
Comprobar el desgaste de la caja de válvula de escape (8), el
encaje de válvula de escape (13), la bola de válvula de escape
(12), arandela (10) y la guía de bola superior (11), y sustituir si
es necesario. Si el encaje de válvula de escape (13) está intacto
en un solo lado, montarlo volteado.
 13. Realizarelmontajeenordeninverso.Untarelanillotórico(Fig.
11, Pos. 6) con grasa de máquinas y prestar atención al asiento
correcto en la caja de válvula de admisión (Fig. 11, Pos. 1).
