Descrição da unidade Colocação em funcionamento
3.5 Dados técnicos
Voltagem
220~240VAC,50/60Hzou
100~120VAC,50/60Hz
Consumo máx. de corrente
220~240VAC 4,5 A
100~120VAC 12 A
Cabo de alimentação
Página 64
Capacidade de aceitação
1035 Watt
Pressão máx. de funcionamento
221 bar (22,1 MPa)
Fluxo de volume a 120 bar (12 MPa) com água
2,0 l/min
Tamanho máx. do bico
0,023 polegada – 0,58 mm
Temperatura máx. do material de revestimento
43°C
Viscosidade máx.
20.000 MPa·s
Peso
17,9 kg
Tubo exível de alta pressão especial
DN6mm,15muniãoroscadaM16x1,5
Dimensões (C x L x A)
437 x 363 x 416 mm
Altitudine
Questo apparecchio opera correttamente no
a 2100 m sul livello del mare medio
Vibração
Apistoladepulverizaçãonãoexcede2,5m/s
2
Nível máx. de pressão sonora
80 dB*
 * Lugardemedição:1mdedistânciadaunidadee1,6macima
do solo, pressão de funcionamento de 12 MPa (120 bar), solo
reverberante.
3.6 Transporte num veículo
Prenda bem a unidade com uma xação adequada.
4. Colocação em funcionamento
4.1 Tubo exível de alta pressão, pistola de
pulverização e óleo de separação

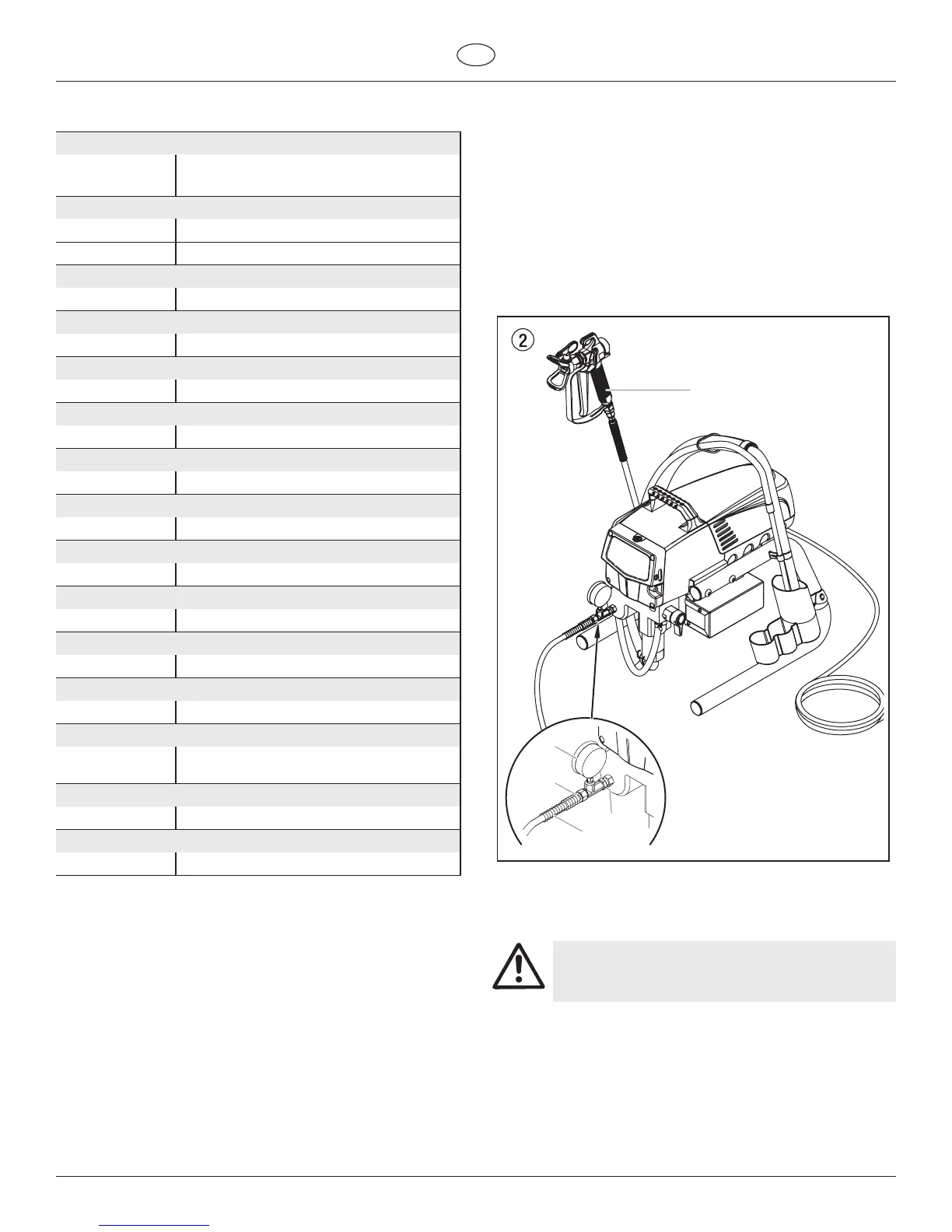

1. Enrosque o manómetro (1) na saída de material de
revestimento (Fig. 2, Item 2).
2. Enrosque o tubo exível de alta pressão (3) na saída de
material de revestimento no manómetro (Fig. 2, Item 4).
 3. Enrosqueapistoladepulverização(5)comobico
seleccionado no tubo exível de alta pressão.
4. Aperte rmemente as porcas de união nos tubos exíveis de
alta pressão para o material de revestimento não verter.
5
1
4
2
3
5. Remova a tampa do recipiente do óleo com uma chave de
fenda.
6. Encha o recipiente do óleo com Piston Lube (Fig. 3) até o
indicador do óleo (6) indicar que está cheio.
Atención
O Piston Lube evita o desgaste excessivo dos
empanques e da haste do pistão.
7. Recoloque a tampa do recipiente do óleo.
 8. Primaobotãodoóleo2-5vezesparaescorvarolubricador.
Primasempreumavezapósoitohorasdeutilizaçãopara
lubricar a secção de uido.
Uncontrolled Copy
